Elektrische Installation
4.9 Motor- und Netzanschluss mit
Wartungsschalter

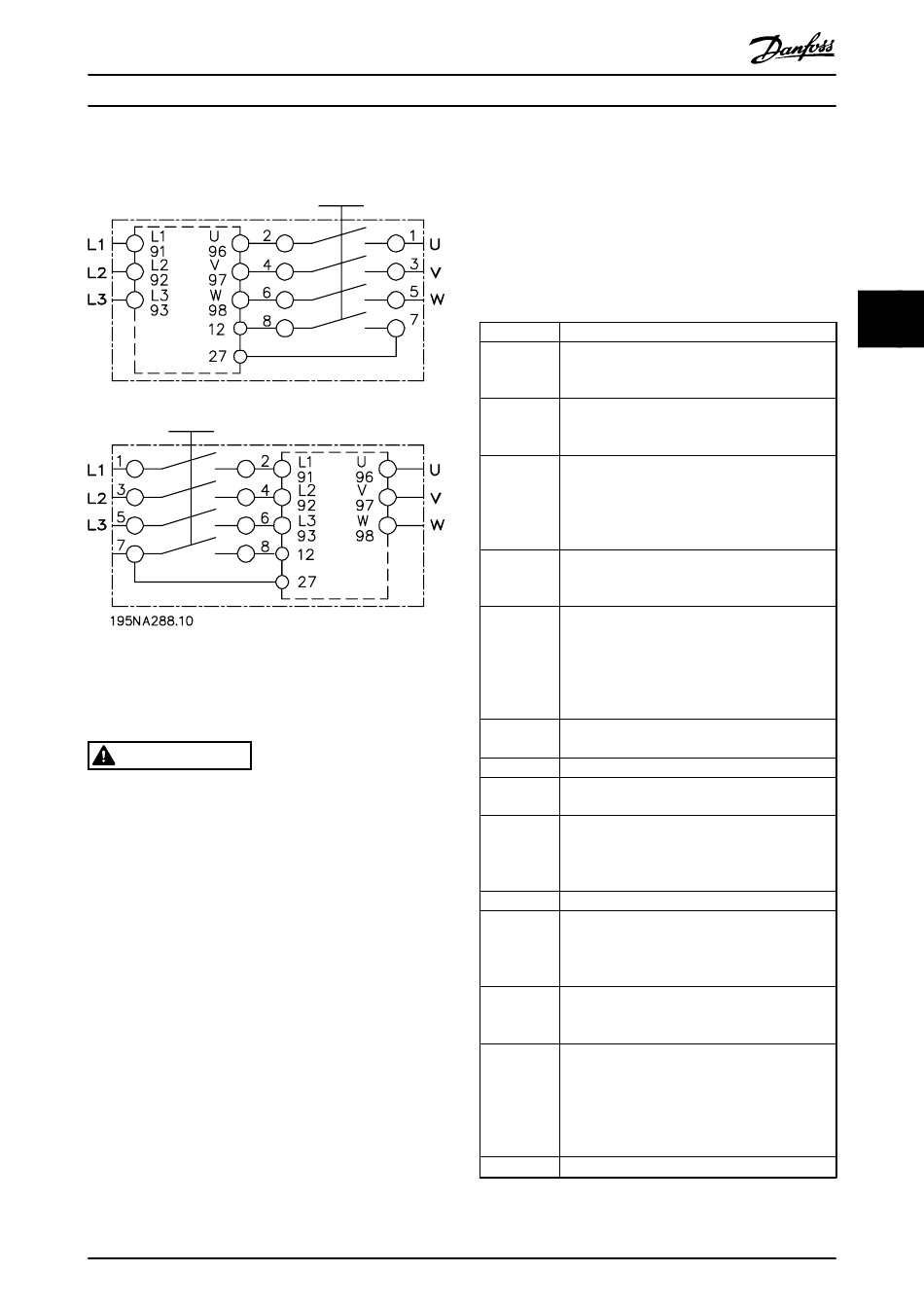

Abbildung 4.11 Motor- und Netzanschluss mit Wartungs-
schalter

4.10 Steuerkabel

WARNUNG
UNERWARTETER ANLAUF
Bei Anschluss des Frequenzumrichters an Versor-
gungsnetz, DC-Versorgung oder Zwischenkreiskopplung
kann der angeschlossene Motor jederzeit unerwartet
anlaufen. Ein unerwarteter Anlauf im Rahmen von
Programmierungs-, Service- oder Reparaturarbeiten kann
zum Tod, zu schweren Verletzungen oder zu
Sachschäden führen! Der Motor kann über einen
externen Schalter, einen Feldbus-Befehl, ein Sollwertein-
gangssignal, über ein LCP oder nach einem quittierten
Fehlerzustand anlaufen.
So verhindern Sie ein unerwartetes Starten des Motors:
•
Trennen Sie den Frequenzumrichter vom Netz.
•
Drücken Sie [Off/Reset] am LCP, bevor Sie
Parameter programmieren.
•
Verkabeln und montieren Sie Frequenzum-
richter, Motor und alle angetriebenen Geräte
vollständig, bevor Sie den Frequenzumrichter an
Versorgungsnetz, DC-Versorgung oder
Zwischenkreiskopplung anschließen.
MG04F503
Bedienungsanleitung
•
•
•
Klemme Nr.
01, 02, 03
04, 05, 06
12, 13
18, 19, 32, 33 Digitaleingänge. Auswählbar für die NPN- oder
27, 29
35
36
37
20
39
42
50
53, 54
55
Danfoss A/S © 11/2016 Alle Rechte vorbehalten.
Es wird empfohlen, die Steuerleitungen für 600 V
auszulegen.
Trennen Sie Steuerkabel von Hochspannungsbau-
teilen des Frequenzumrichters.
Ist der Frequenzumrichter an einen Thermistor
angeschlossen, müssen Steuerkabel zur
Beibehaltung des PELV-Schutzgrads verstärkt/
zweifach isoliert sein.
Funktion
Ausgang Relais 1. Verwendbar für Wechsel- oder
Gleichspannung sowie ohmsche oder induktive
Lasten.
Ausgang Relais 2. Verwendbar für Wechsel- oder
Gleichspannung sowie ohmsche oder induktive
Lasten.
24-V-DC-Digitalversorgungsspannung. Verwendbar
für Digitaleingänge und externe Messwandler.
Programmieren Sie zur Verwendung von 24 V DC
für das Bezugspotential des Digitaleingangs
Parameter 5-00 Schaltlogik für PNP-Betrieb.
PNP-Funktion in Parameter 5-00 Schaltlogik. Die
Werkseinstellung ist PNP.
Digitaleingänge oder -ausgänge. Programmierbar
für Parameter 5-01 Klemme 27 Funktion für
Klemme 27 und Parameter 5-02 Klemme 29
Funktion für Klemme 29 zur Auswahl der
Eingangs-/Ausgangsfunktion. Die Werkseinstellung
ist Eingang.
Bezugspotential (-) für externe 24-V-Steuerver-
sorgung. Optional.
Externe +24-V-Steuerversorgung. Optional.
Safe Torque Off. Nähere Angaben finden Sie in
Kapitel 4.16 Safe Torque Off (STO).
Bezugspotential der Digitaleingänge. Program-
mieren Sie zur Verwendung des Bezugspotential
des Digitaleingangs Parameter 5-00 Schaltlogik für
NPN-Betrieb.
Bezugspotential für Analogausgang.
Analogausgang Programmierbar für verschiedene
Funktionen in Parametergruppe 6-5* Analog-
ausgang 1. Das Analogsignal ist 0-20 mA oder
4-20 mA bei maximal 500 Ω.
10-V-DC-Versorgungsspannung am Analog-
ausgang. Maximal 15 mA, in der Regel für
Potenziometer oder Thermistor verwendet.
Analogeingang. Auswählbar für Spannung (0 bis
±10 V) oder Strom (0 oder 4 bis ±20 mA).
Geschlossen steht für Strom und offen steht für
Spannung. Die Schalter befinden sich an der
Frequenzumrichter-Steuerkarte. Siehe
Kapitel 4.14 DIP-Schalter
Bezugspotential für Analogeingänge.
4 4
