5.3 Grundlegende Programmierung

Für eine optimale Leistung ist eine grundlegende Program-
mierung des Frequenzumrichters vor dem eigentlichen
Betrieb erforderlich. Hierzu geben Sie die Motor-
Typenschilddaten des betriebenen Motors sowie die
minimale und maximale Motordrehzahl ein. Geben Sie die
Daten wie nachstehend beschrieben ein. Eine genaue
Anleitung zur Eingabe von Daten über das LCP finden Sie
unter Kapitel 5.2 Betrieb des Local Control Panels (LCP).
Geben Sie die Daten ein, während die Netzspannung am
Frequenzumrichter EIN, jedoch noch keine Funktion des
Frequenzumrichters aktiviert ist.
1. Drücken Sie auf [Quick Menu] am LCP.
2. Navigieren Sie mit den Navigationstasten zu
Parametergruppe Q2 Inbetriebnahme-Menü und
drücken Sie auf [OK].
13.7%
Quick Menus
Q1 My Personal Menu
Q2 Quick Setup
Q3 Function Setups
Q5 Changes Made

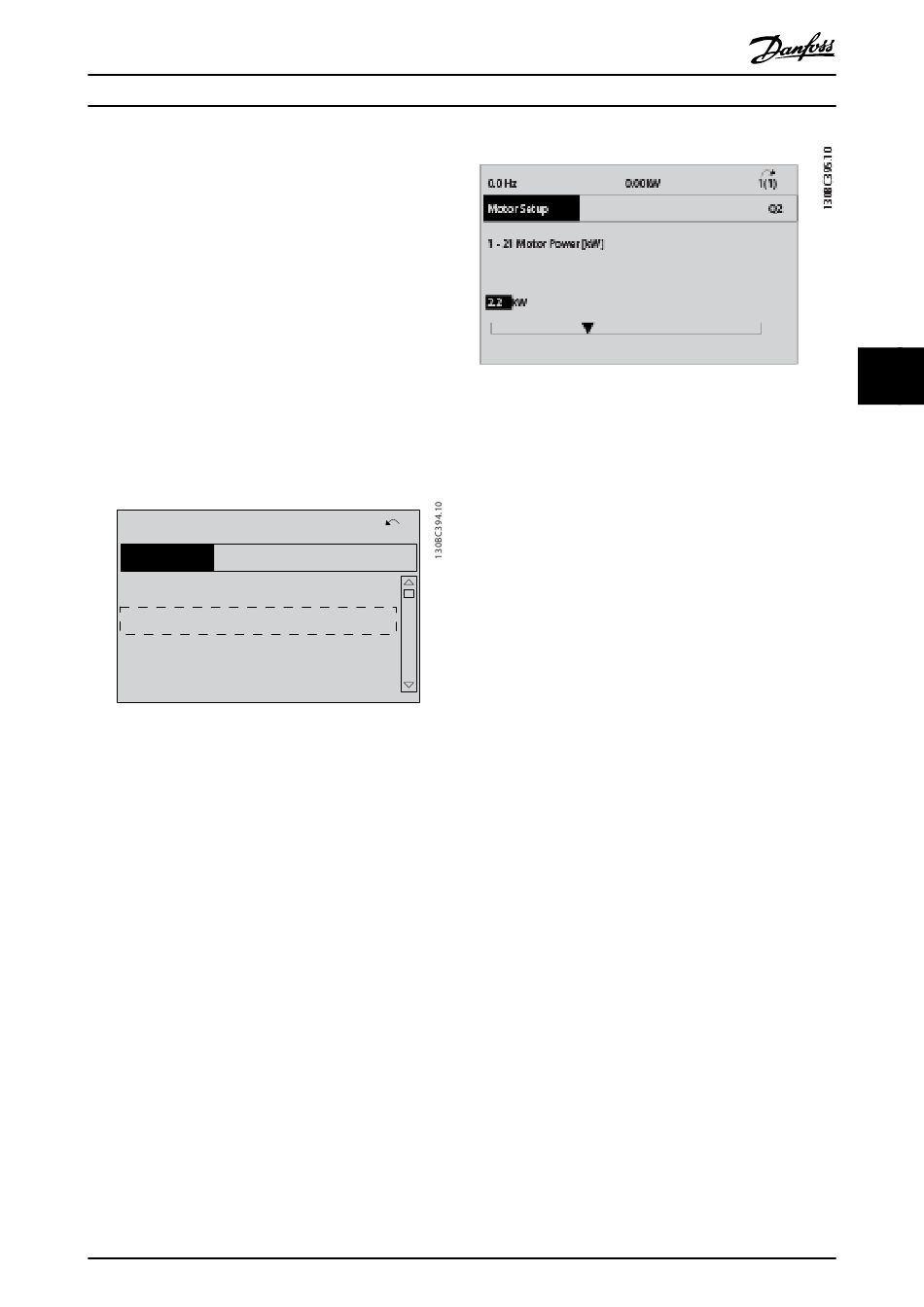

Abbildung 5.2 Parametergruppe Q2 Inbetriebnahme-Menü
3. Wählen Sie die Sprache, und drücken Sie auf [OK].
4. Geben Sie anschließend die Motordaten in
Parameter 1-20 Motornennleistung [kW]/
Parameter 1-21 Motornennleistung [PS] über
Parameter 1-25 Motornenndrehzahl ein. Die
entsprechenden Angaben finden Sie auf dem
Motor-Typenschild. Das gesamte Quick-Menü ist
in den Werkseinstellungen der Parameter (Interna-
tional/Nordamerika) abgebildet.
4a Parameter 1-20 Motornennleistung [kW]
4b Parameter 1-21 Motornennleistung [PS]
4c Parameter 1-22 Motornennspannung
Parameter 1-23 Motornennfrequenz
4d
4e Parameter 1-24 Motornennstrom
4f Parameter 1-25 Motornenndrehzahl
MG04F503
Bedienungsanleitung
0.75A 1 (1)
Danfoss A/S © 11/2016 Alle Rechte vorbehalten.
Abbildung 5.3 Motoreinstellung
5. Setzen Sie die Konfiguration der Quick-Menü-
Parameter fort:
5a Parameter 5-12 Klemme 27 Digital-
eingang. Sie können die
Standardeinstellung für die Klemme
Motorfreilauf (inv.) zu Ohne Funktion
ändern.
5b Parameter 1-29 Autom. Motoranpassung.
Wählen Sie die gewünschte AMA-
Funktion aus. Die Aktivierung der
kompletten AMA wird empfohlen. Siehe
Details in Kapitel 5.4 Systemstart.
5c Parameter 3-02 Minimaler Sollwert. Legen
Sie die Mindestdrehzahl der Motorwelle
fest.
5d Parameter 3-03 Maximaler Sollwert. Legen
Sie die Höchstdrehzahl der Motorwelle
fest.
5e Parameter 3-41 Rampenzeit Auf 1. Legen
Sie die Rampenzeit Auf im Hinblick auf
die synchrone Motordrehzahl, ns, fest.
5f Parameter 3-42 Rampenzeit Ab 1. Legen
Sie die Rampenzeit Ab im Hinblick auf
die synchrone Motordrehzahl, ns, fest.
5g Parameter 3-13 Sollwertvorgabe. Legen
Sie fest, welcher Sollwert aktiv ist.
Siehe Kapitel 8.1 Quick-Menü-Parameter für detaillierte
Informationen.
