Einführung
1 1
HINWEIS
In Wohnbereichen kann dieses Produkt Funkstörungen
verursachen. In diesem Fall müssen Sie zusätzliche
Maßnahmen zur Minderung dieser Störungen ergreifen.

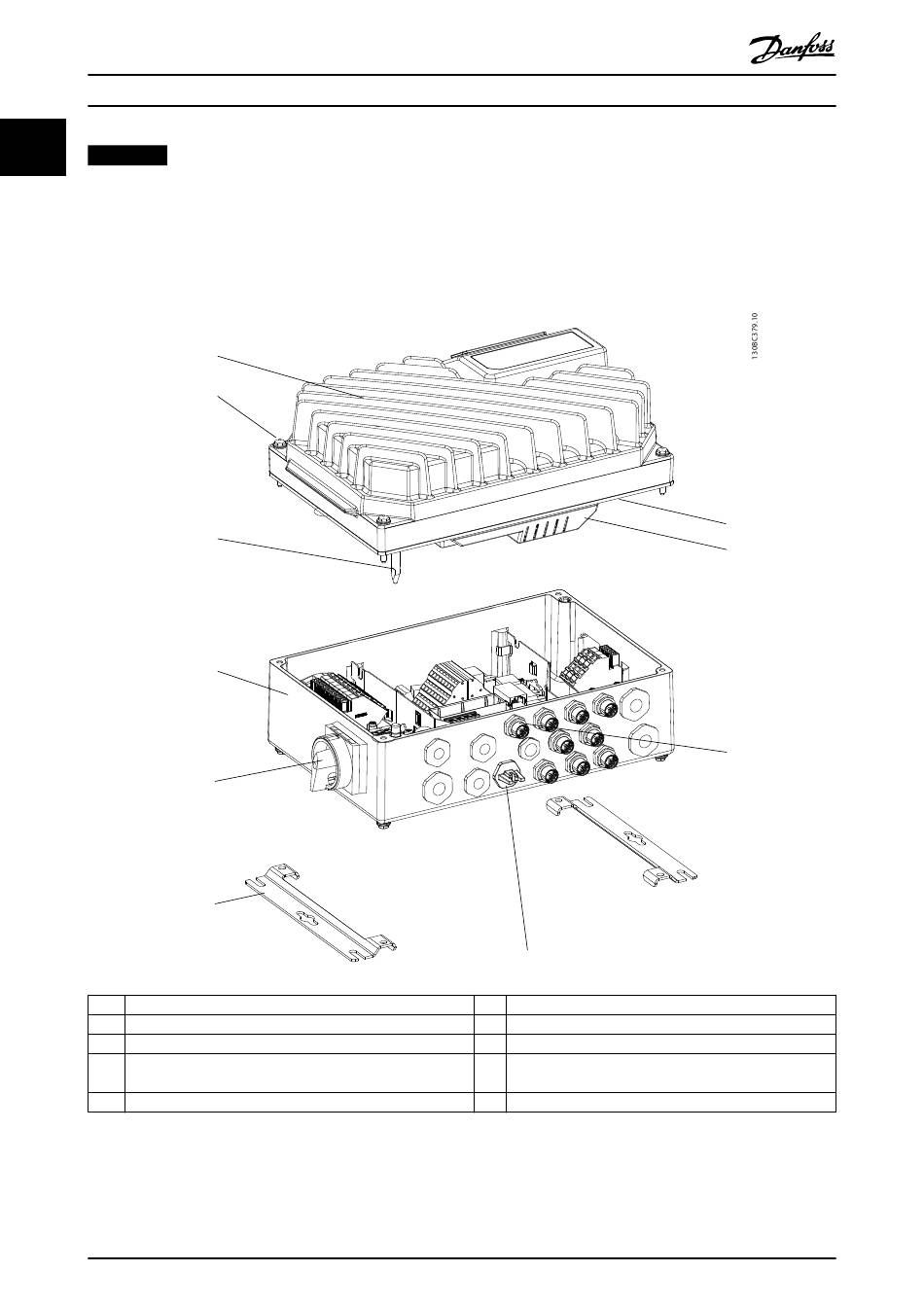

1.4.2 Explosionszeichnungen
1 Wechselrichterteil
2 Befestigungsschrauben (4 x, eine in jeder Ecke)
3 Dichtung
4 Kunststoffabdeckung des Wechselrichterteils
5 Erdanschluss-Testpunkt
Abbildung 1.1 Explosionszeichnung kleine Bauform
4
®
VLT
1
2
5
6
9
10
Danfoss A/S © 11/2016 Alle Rechte vorbehalten.
Decentral Drive FCD 302
Vorhersehbarer Missbrauch
Verwenden Sie den Frequenzumrichter nicht in
Anwendungen, die nicht mit den angegebenen Betriebsbe-
dingungen und -umgebungen konform sind. Achten Sie
darauf, dass Ihre Anwendung die unter Kapitel 7 Spezifika-
tionen angegebenen Bedingungen erfüllt.
8
6 Installationskasten
7 Display-Anschluss
8 Zugang zu USB-Anschluss
9 Wartungsschalter an der Motorseite (alternativ befindet sich
der Schalter an der Netzseite oder wird ausgelassen)
10 Flache Befestigungskonsolen
3
4
7
MG04F503
