Elektrische Installation
HINWEIS
POTENTIALAUSGLEICH
Es besteht die Gefahr von Schalttransienten, wenn das
Massepotenzial zwischen Frequenzumrichter und System
abweicht. Installieren Sie Ausgleichskabel zwischen den
Systemkomponenten. Empfohlener Leitungsquerschnitt:
2
16 mm (5 AWG).
VORSICHT
SCHUTZLEITERVERBINDUNG
Die Metallstifte in den Ecken des Elektronikteils und die
Löcher in den Ecken des Installationskastens sind wichtig
für die Schutzleiterverbindung. Stellen Sie sicher, dass
diese nicht gelöst, entfernt oder in irgendeiner Weise
beeinträchtigt werden. Das erforderliche Anzugsdreh-
moment beträgt 3 Nm. Siehe Abbildung 4.1.

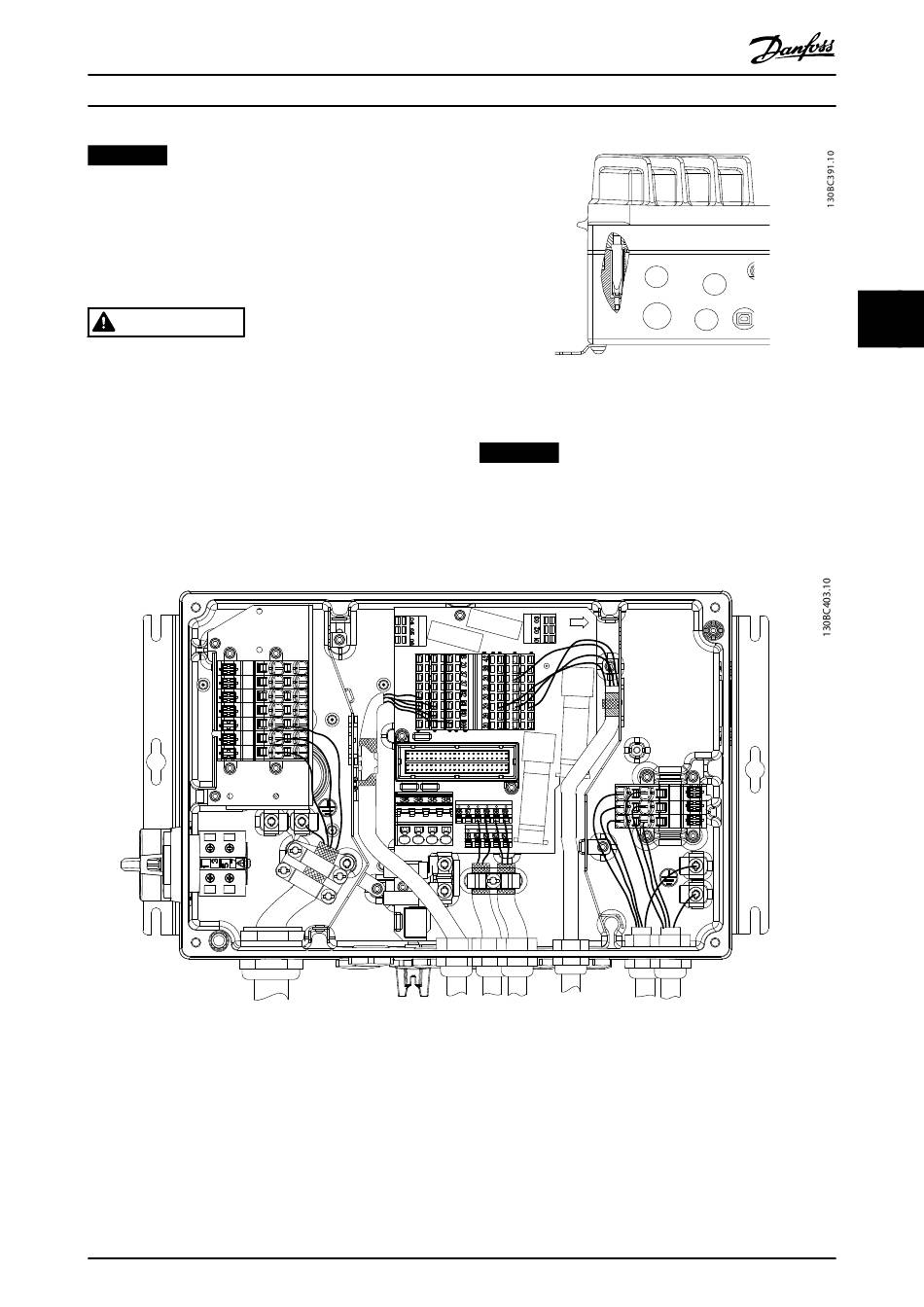

Erdung von abgeschirmten Kabeln
Erdungsschellen werden für Motor- und Steuerkabel mitgeliefert (siehe Abbildung 4.2).
Abbildung 4.2 Erdung der Motor- und Steuerkabel (kleine Bauform)
MG04F503
Bedienungsanleitung
Abbildung 4.1 Schutzleiterverbindung zwischen dem Installati-
onskasten und dem Elektronikteil
HINWEIS
Der externe Erdungsanschluss ist als Zubehörteil
erhältlich (Teilenr.: 130B5833).
