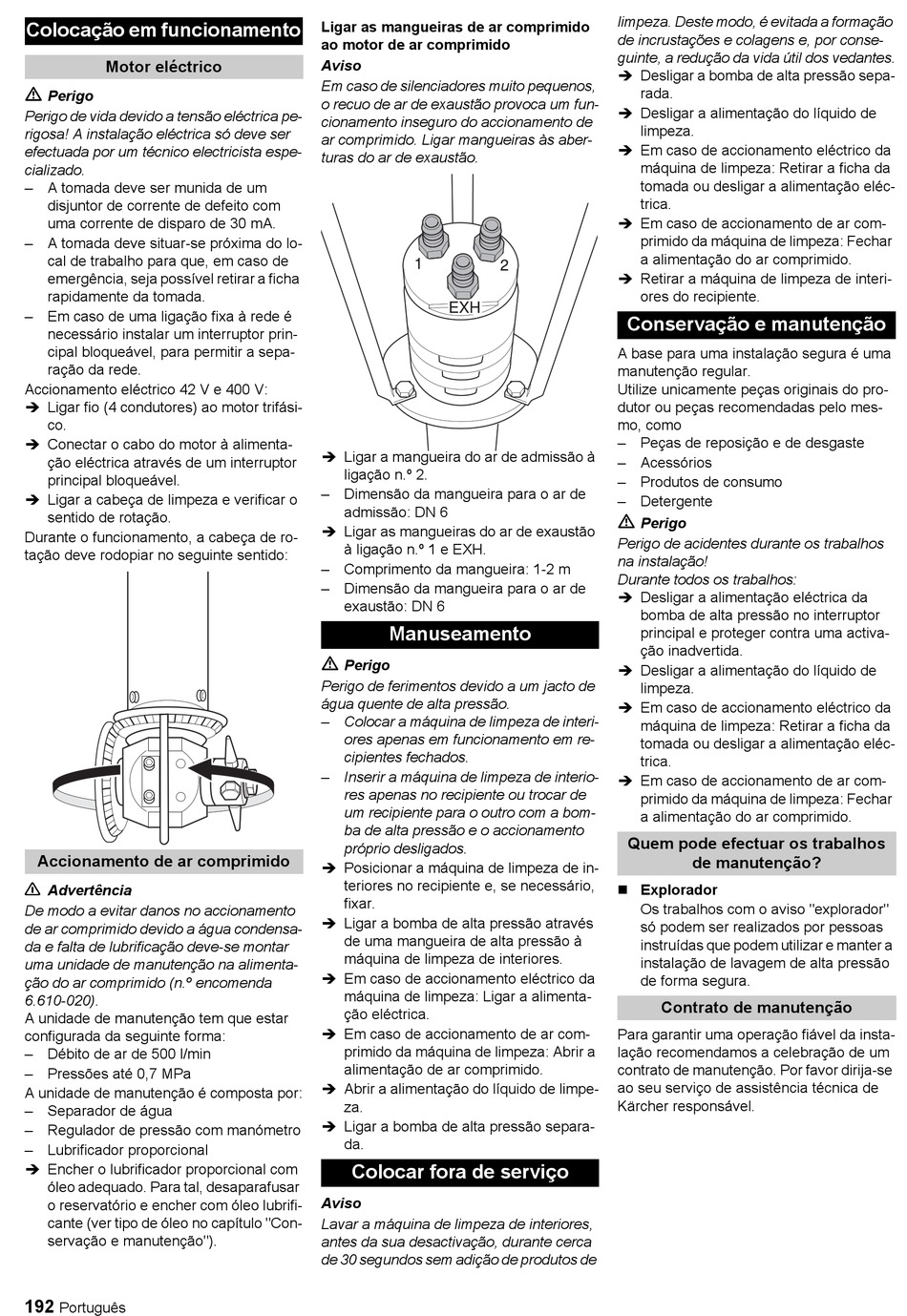

Colocação Em Funcionamento; Colocar Fora De Serviço; Conservação E Manutenção - Kärcher HKF 200 Originalbetriebsanleitung

Colocação em funcionamento
Motor eléctrico
Perigo
Perigo de vida devido a tensão eléctrica pe-
rigosa! A instalação eléctrica só deve ser
efectuada por um técnico electricista espe-
cializado.
– A tomada deve ser munida de um
disjuntor de corrente de defeito com
uma corrente de disparo de 30 mA.
– A tomada deve situar-se próxima do lo-
cal de trabalho para que, em caso de
emergência, seja possível retirar a ficha
rapidamente da tomada.
– Em caso de uma ligação fixa à rede é
necessário instalar um interruptor prin-
cipal bloqueável, para permitir a sepa-
ração da rede.
Accionamento eléctrico 42 V e 400 V:
 Ligar fio (4 condutores) ao motor trifási-
co.
 Conectar o cabo do motor à alimenta-
ção eléctrica através de um interruptor
principal bloqueável.
 Ligar a cabeça de limpeza e verificar o
sentido de rotação.
Durante o funcionamento, a cabeça de ro-
tação deve rodopiar no seguinte sentido:
Accionamento de ar comprimido
Advertência
De modo a evitar danos no accionamento
de ar comprimido devido a água condensa-
da e falta de lubrificação deve-se montar
uma unidade de manutenção na alimenta-
ção do ar comprimido (n.º encomenda
6.610-020).
A unidade de manutenção tem que estar
configurada da seguinte forma:
– Débito de ar de 500 l/min
– Pressões até 0,7 MPa
A unidade de manutenção é composta por:
– Separador de água
– Regulador de pressão com manómetro
– Lubrificador proporcional
 Encher o lubrificador proporcional com
óleo adequado. Para tal, desaparafusar
o reservatório e encher com óleo lubrifi-
cante (ver tipo de óleo no capítulo "Con-
servação e manutenção").
192
Português
Ligar as mangueiras de ar comprimido
ao motor de ar comprimido
Aviso
Em caso de silenciadores muito pequenos,
o recuo de ar de exaustão provoca um fun-
cionamento inseguro do accionamento de
ar comprimido. Ligar mangueiras às aber-
turas do ar de exaustão.
 Ligar a mangueira do ar de admissão à
ligação n.º 2.
– Dimensão da mangueira para o ar de
admissão: DN 6
 Ligar as mangueiras do ar de exaustão
à ligação n.º 1 e EXH.
– Comprimento da mangueira: 1-2 m
– Dimensão da mangueira para o ar de
exaustão: DN 6
Manuseamento
Perigo
Perigo de ferimentos devido a um jacto de
água quente de alta pressão.
– Colocar a máquina de limpeza de interi-
ores apenas em funcionamento em re-
cipientes fechados.
– Inserir a máquina de limpeza de interio-
res apenas no recipiente ou trocar de
um recipiente para o outro com a bom-
ba de alta pressão e o accionamento
próprio desligados.
 Posicionar a máquina de limpeza de in-
teriores no recipiente e, se necessário,
fixar.
 Ligar a bomba de alta pressão através
de uma mangueira de alta pressão à
máquina de limpeza de interiores.
 Em caso de accionamento eléctrico da
máquina de limpeza: Ligar a alimenta-
ção eléctrica.
 Em caso de accionamento de ar com-
primido da máquina de limpeza: Abrir a
alimentação de ar comprimido.
 Abrir a alimentação do líquido de limpe-
za.
 Ligar a bomba de alta pressão separa-
da.
Colocar fora de serviço
Aviso
Lavar a máquina de limpeza de interiores,
antes da sua desactivação, durante cerca
de 30 segundos sem adição de produtos de
limpeza. Deste modo, é evitada a formação
de incrustações e colagens e, por conse-
guinte, a redução da vida útil dos vedantes.
 Desligar a bomba de alta pressão sepa-
rada.
 Desligar a alimentação do líquido de
limpeza.
 Em caso de accionamento eléctrico da
máquina de limpeza: Retirar a ficha da
tomada ou desligar a alimentação eléc-
trica.
 Em caso de accionamento de ar com-
primido da máquina de limpeza: Fechar
a alimentação do ar comprimido.
 Retirar a máquina de limpeza de interi-
ores do recipiente.
Conservação e manutenção
A base para uma instalação segura é uma
manutenção regular.
Utilize unicamente peças originais do pro-
dutor ou peças recomendadas pelo mes-
mo, como
– Peças de reposição e de desgaste
– Acessórios
– Produtos de consumo
– Detergente
Perigo
Perigo de acidentes durante os trabalhos
na instalação!
Durante todos os trabalhos:
 Desligar a alimentação eléctrica da
bomba de alta pressão no interruptor
principal e proteger contra uma activa-
ção inadvertida.
 Desligar a alimentação do líquido de
limpeza.
 Em caso de accionamento eléctrico da
máquina de limpeza: Retirar a ficha da
tomada ou desligar a alimentação eléc-
trica.
 Em caso de accionamento de ar com-
primido da máquina de limpeza: Fechar
a alimentação do ar comprimido.
Quem pode efectuar os trabalhos
de manutenção?
 Explorador
Os trabalhos com o aviso "explorador"
só podem ser realizados por pessoas
instruídas que podem utilizar e manter a
instalação de lavagem de alta pressão
de forma segura.
Contrato de manutenção
Para garantir uma operação fiável da insta-
lação recomendamos a celebração de um
contrato de manutenção. Por favor dirija-se
ao seu serviço de assistência técnica de
Kärcher responsável.
