Kärcher HKF 200 Originalbetriebsanleitung Seite 76

A Ophangbeugel (bestelnr. 4.034-016)
B Standaardlengte 500 mm
C Voorgeschreven draairichting
D Flensdiameter 250 mm
E Gatdiameter 225 mm
F Zone 0/20, categorie 1
G Zone 1, categorie 2 resp. 3
H Drukaansluiting M22x1,5
I Gatbeeld van de bevestigingsflens
76
Nederlands

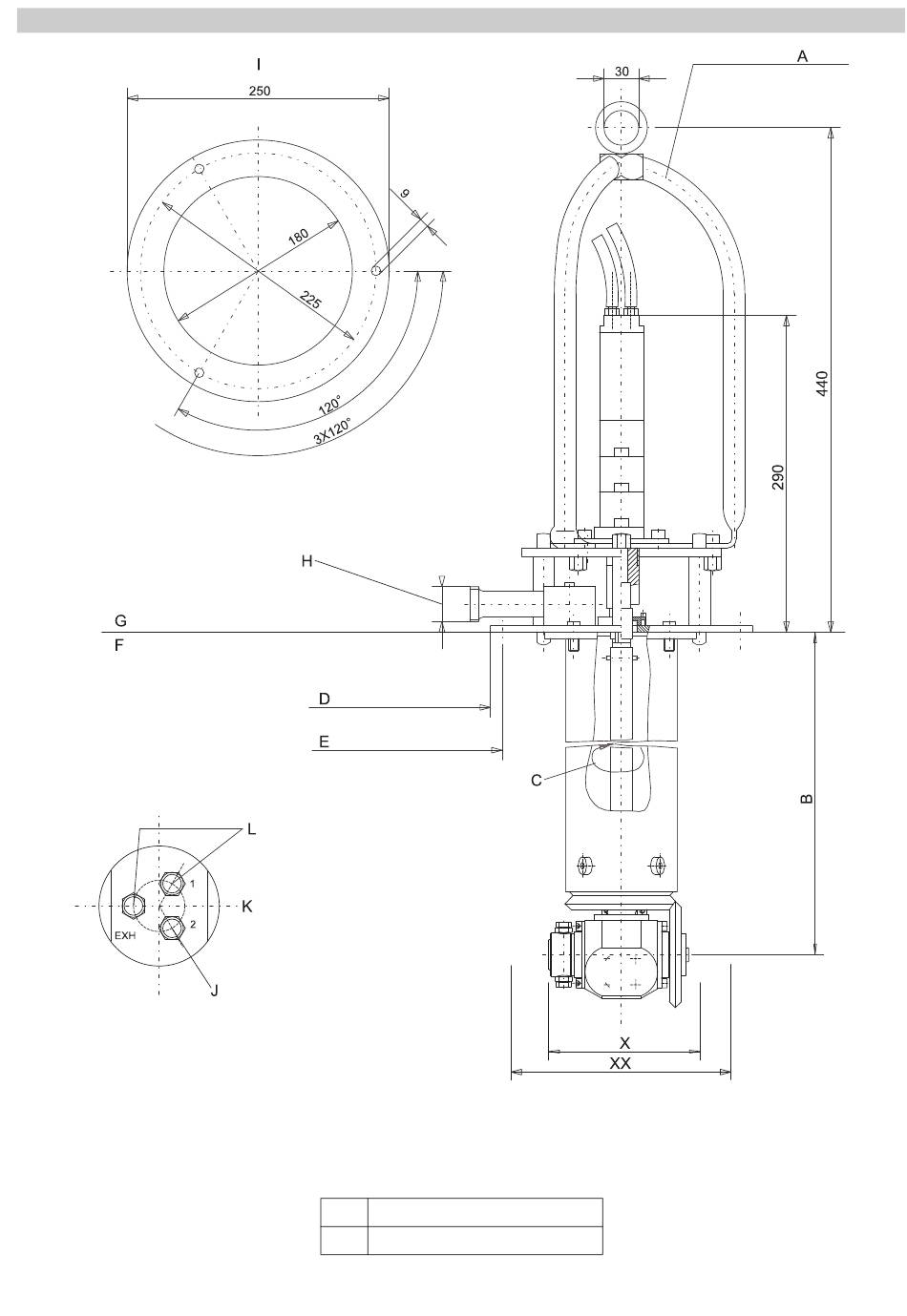

Maatblad HKF 200 PT
J Luchtinlaatopening (1 slang DN 6)
K Benodigde luchthoeveelheid 300 l/min
bij 5 bar
L Luchtuitlaatopening (2 slangen DN 6)
X Min. invoerdiameter 140 mm
XX Rotatiediameter 142 mm
