A Opphengningsbøyle (Bestill.-nr. 4 034-
126)
B Standardlengde 800 mm, spesialutfø-
relse 300-1500 mm
C Foreskrevet dreieretning
D Flensdiameter 250 mm
E Hullsirkeldiameter 225 mm
F Sone 0/20, kategori 1
152
Norsk

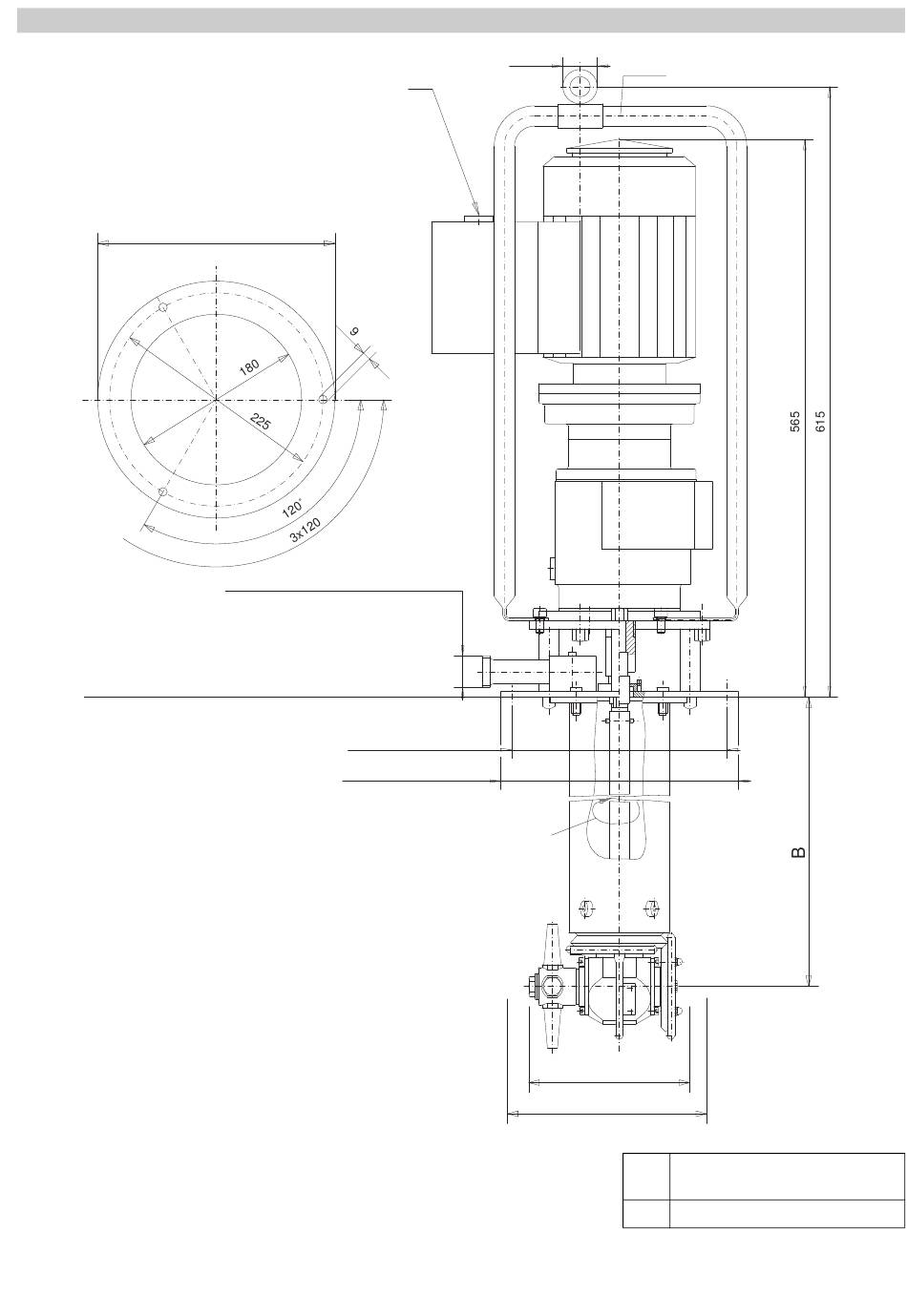

Måleskjema HKF 200 E / HKF 200 C
I
250
H
G Sone 1, kategori 2 henholdsvis 3
H Trykkforbindelse M22x1,5
I Hullsjablon av påspenningsflensen
J Kabelinnføring rundkabel (min. diame-
ter 10 mm - 4x 1,5 mm
30
J
E
D
C
)
2
A
X
XX
X Minste innføringsdiameter 180
mm
XX Rotasjonsdiameter 200 mm
