A Etrier de suspension (n° de commande
4 034-016)
B Longueur standard 800 mm, exécution
spéciale 300-1500 mm
C Sens de rotation prescrit
D Diamètre de bride 250 mm
E Diamètre de trou d'axe 225 mm
F Zone 0/20, catégorie 1
G Zone 1, catégorie 2 ou 3

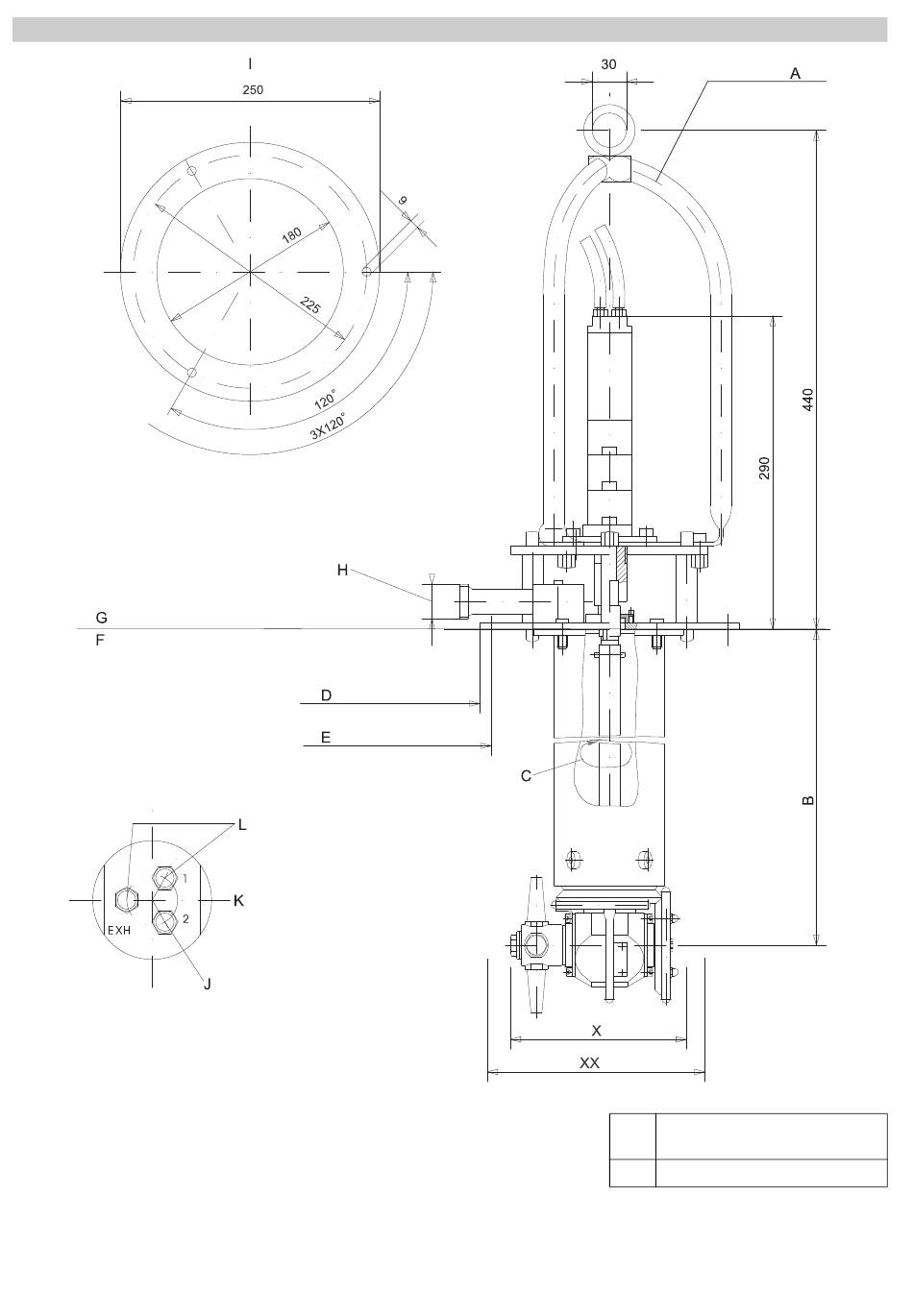

Fiche de cotes HKF 200 P
H Raccord de tubulure de refoulement
M22x1,5
I Gabarit de bride de fixation
J Embout d'entrée d'air (1 flexible DN 6)
K Besoin en air 300 l/min à 5 bar
L Embout d'entrée d'air (2 flexibles DN 6)
X Diamètre d'introduction minimum
180 mm
XX Diamètre de rotation 200 mm
