Kärcher HKF 200 Originalbetriebsanleitung Seite 169

G
F
A Závěsný třmen (objednací č. 4.034-126)
B Standardní délka 500 mm
C Předepsaný směr otáčení
D Průměr příruby 250 mm
E Průměr roztečné kružnice 225 mm
F Zóna 0/20, kategorie 1
G Zóna 1, kategorie 2 popř. 3
H Tlaková přípojka M22x1,5

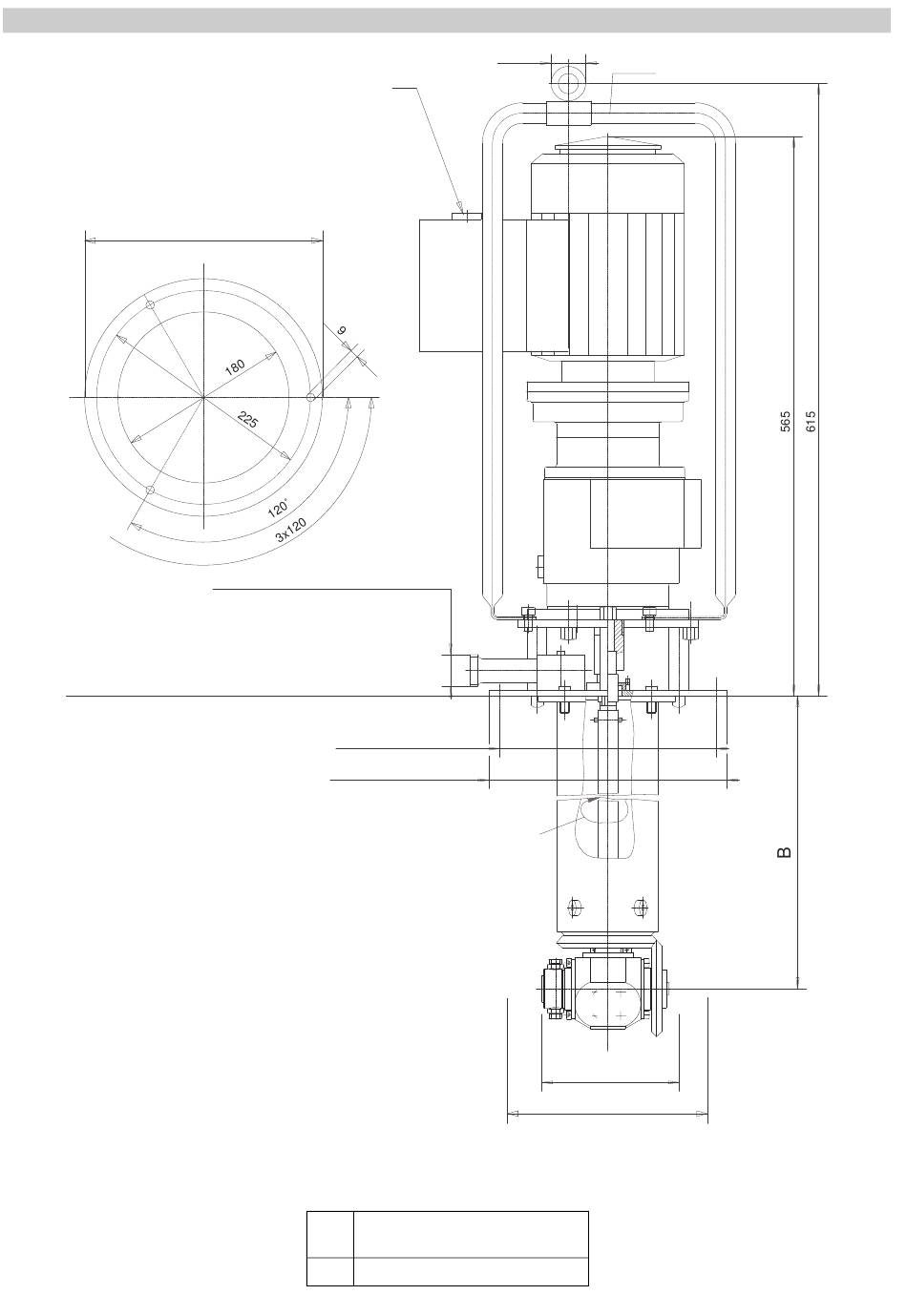

Rozměrový výkres HKF 200 ET
I
250
H
I Uspořádání otvorů upevňovací příruby
J Kabelový přívod kulatým kabelem (min.
průměr 10 mm - 4x 1,5 mm
X Minimální průměr přívodu 140
mm
XX Průměr otáčení 142 mm
30
J
E
D
C
)
2
A
X
XX
169
Čeština
