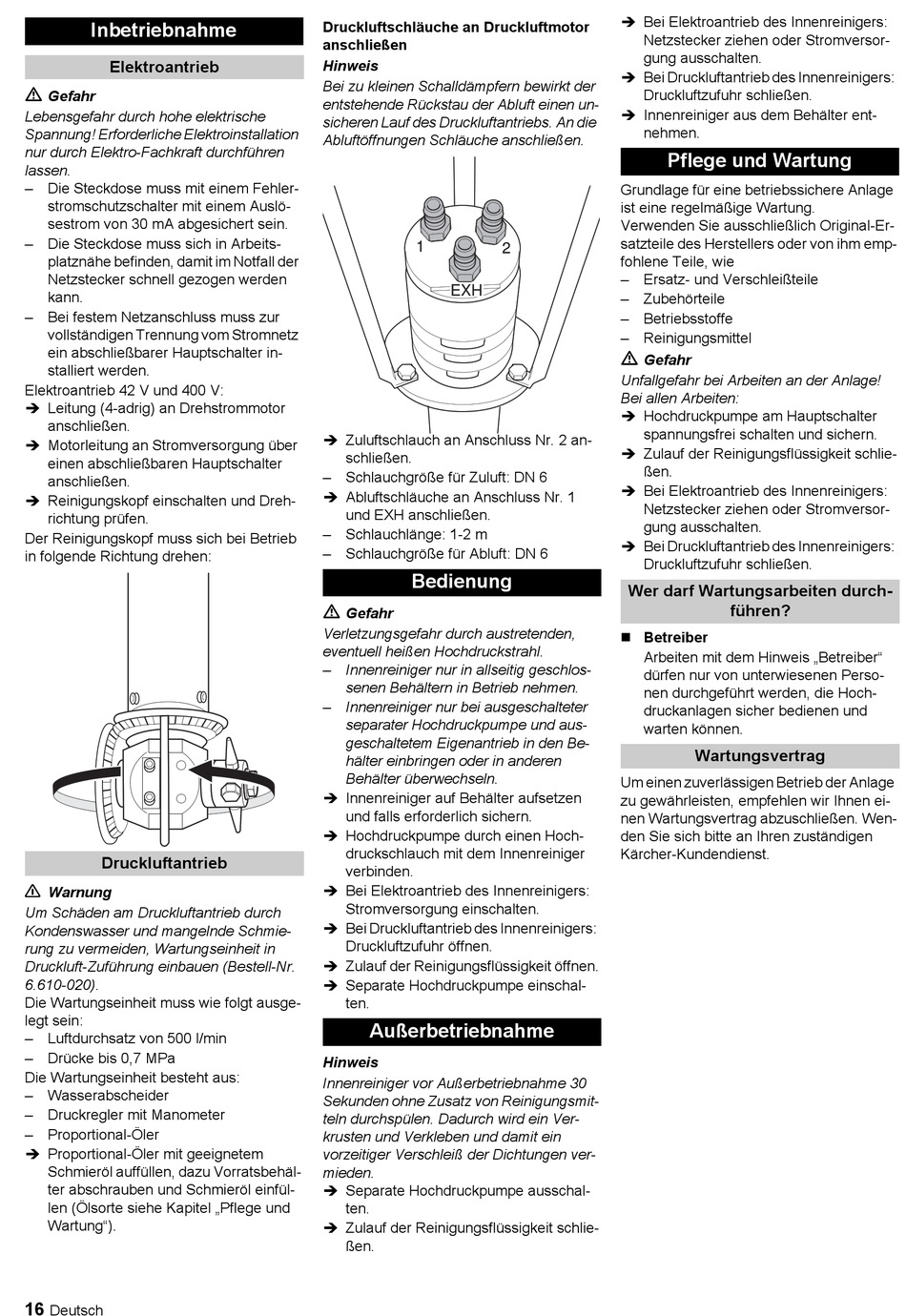

Inbetriebnahme

Elektroantrieb
Gefahr
Lebensgefahr durch hohe elektrische
Spannung! Erforderliche Elektroinstallation
nur durch Elektro-Fachkraft durchführen
lassen.
– Die Steckdose muss mit einem Fehler-
stromschutzschalter mit einem Auslö-
sestrom von 30 mA abgesichert sein.
– Die Steckdose muss sich in Arbeits-
platznähe befinden, damit im Notfall der
Netzstecker schnell gezogen werden
kann.
– Bei festem Netzanschluss muss zur
vollständigen Trennung vom Stromnetz
ein abschließbarer Hauptschalter in-
stalliert werden.
Elektroantrieb 42 V und 400 V:
 Leitung (4-adrig) an Drehstrommotor
anschließen.
 Motorleitung an Stromversorgung über
einen abschließbaren Hauptschalter
anschließen.
 Reinigungskopf einschalten und Dreh-
richtung prüfen.
Der Reinigungskopf muss sich bei Betrieb
in folgende Richtung drehen:
Druckluftantrieb
Warnung
Um Schäden am Druckluftantrieb durch
Kondenswasser und mangelnde Schmie-
rung zu vermeiden, Wartungseinheit in
Druckluft-Zuführung einbauen (Bestell-Nr.
6.610-020).
Die Wartungseinheit muss wie folgt ausge-
legt sein:
– Luftdurchsatz von 500 l/min
– Drücke bis 0,7 MPa
Die Wartungseinheit besteht aus:
– Wasserabscheider
– Druckregler mit Manometer
– Proportional-Öler
 Proportional-Öler mit geeignetem
Schmieröl auffüllen, dazu Vorratsbehäl-
ter abschrauben und Schmieröl einfül-
len (Ölsorte siehe Kapitel „Pflege und
Wartung").
16
Deutsch
Druckluftschläuche an Druckluftmotor
anschließen
Hinweis
Bei zu kleinen Schalldämpfern bewirkt der
entstehende Rückstau der Abluft einen un-
sicheren Lauf des Druckluftantriebs. An die
Abluftöffnungen Schläuche anschließen.
 Zuluftschlauch an Anschluss Nr. 2 an-
schließen.
– Schlauchgröße für Zuluft: DN 6
 Abluftschläuche an Anschluss Nr. 1
und EXH anschließen.
– Schlauchlänge: 1-2 m
– Schlauchgröße für Abluft: DN 6

Bedienung

Gefahr
Verletzungsgefahr durch austretenden,
eventuell heißen Hochdruckstrahl.
– Innenreiniger nur in allseitig geschlos-
senen Behältern in Betrieb nehmen.
– Innenreiniger nur bei ausgeschalteter
separater Hochdruckpumpe und aus-
geschaltetem Eigenantrieb in den Be-
hälter einbringen oder in anderen
Behälter überwechseln.
 Innenreiniger auf Behälter aufsetzen
und falls erforderlich sichern.
 Hochdruckpumpe durch einen Hoch-
druckschlauch mit dem Innenreiniger
verbinden.
 Bei Elektroantrieb des Innenreinigers:
Stromversorgung einschalten.
 Bei Druckluftantrieb des Innenreinigers:
Druckluftzufuhr öffnen.
 Zulauf der Reinigungsflüssigkeit öffnen.
 Separate Hochdruckpumpe einschal-
ten.
Außerbetriebnahme
Hinweis
Innenreiniger vor Außerbetriebnahme 30
Sekunden ohne Zusatz von Reinigungsmit-
teln durchspülen. Dadurch wird ein Ver-
krusten und Verkleben und damit ein
vorzeitiger Verschleiß der Dichtungen ver-
mieden.
 Separate Hochdruckpumpe ausschal-
ten.
 Zulauf der Reinigungsflüssigkeit schlie-
ßen.
 Bei Elektroantrieb des Innenreinigers:
Netzstecker ziehen oder Stromversor-
gung ausschalten.
 Bei Druckluftantrieb des Innenreinigers:
Druckluftzufuhr schließen.
 Innenreiniger aus dem Behälter ent-
nehmen.

Pflege und Wartung

Grundlage für eine betriebssichere Anlage
ist eine regelmäßige Wartung.
Verwenden Sie ausschließlich Original-Er-
satzteile des Herstellers oder von ihm emp-
fohlene Teile, wie
– Ersatz- und Verschleißteile
– Zubehörteile
– Betriebsstoffe
– Reinigungsmittel
Gefahr
Unfallgefahr bei Arbeiten an der Anlage!
Bei allen Arbeiten:
 Hochdruckpumpe am Hauptschalter
spannungsfrei schalten und sichern.
 Zulauf der Reinigungsflüssigkeit schlie-
ßen.
 Bei Elektroantrieb des Innenreinigers:
Netzstecker ziehen oder Stromversor-
gung ausschalten.
 Bei Druckluftantrieb des Innenreinigers:
Druckluftzufuhr schließen.
Wer darf Wartungsarbeiten durch-
führen?
 Betreiber
Arbeiten mit dem Hinweis „Betreiber"
dürfen nur von unterwiesenen Perso-
nen durchgeführt werden, die Hoch-
druckanlagen sicher bedienen und
warten können.
Wartungsvertrag
Um einen zuverlässigen Betrieb der Anlage
zu gewährleisten, empfehlen wir Ihnen ei-
nen Wartungsvertrag abzuschließen. Wen-
den Sie sich bitte an Ihren zuständigen
Kärcher-Kundendienst.
