Kärcher HKF 200 Originalbetriebsanleitung Seite 121

G
F
A Вешалка (№ заказа 4 034-126)
B Стандартная длина 500 мм
C Направление вращения
D Диаметр фланца 250 мм
E Диаметр окружности центров
отверстий 255 мм
F Зона 0/20, категория 1
G Зона 1, категория 2 или 3

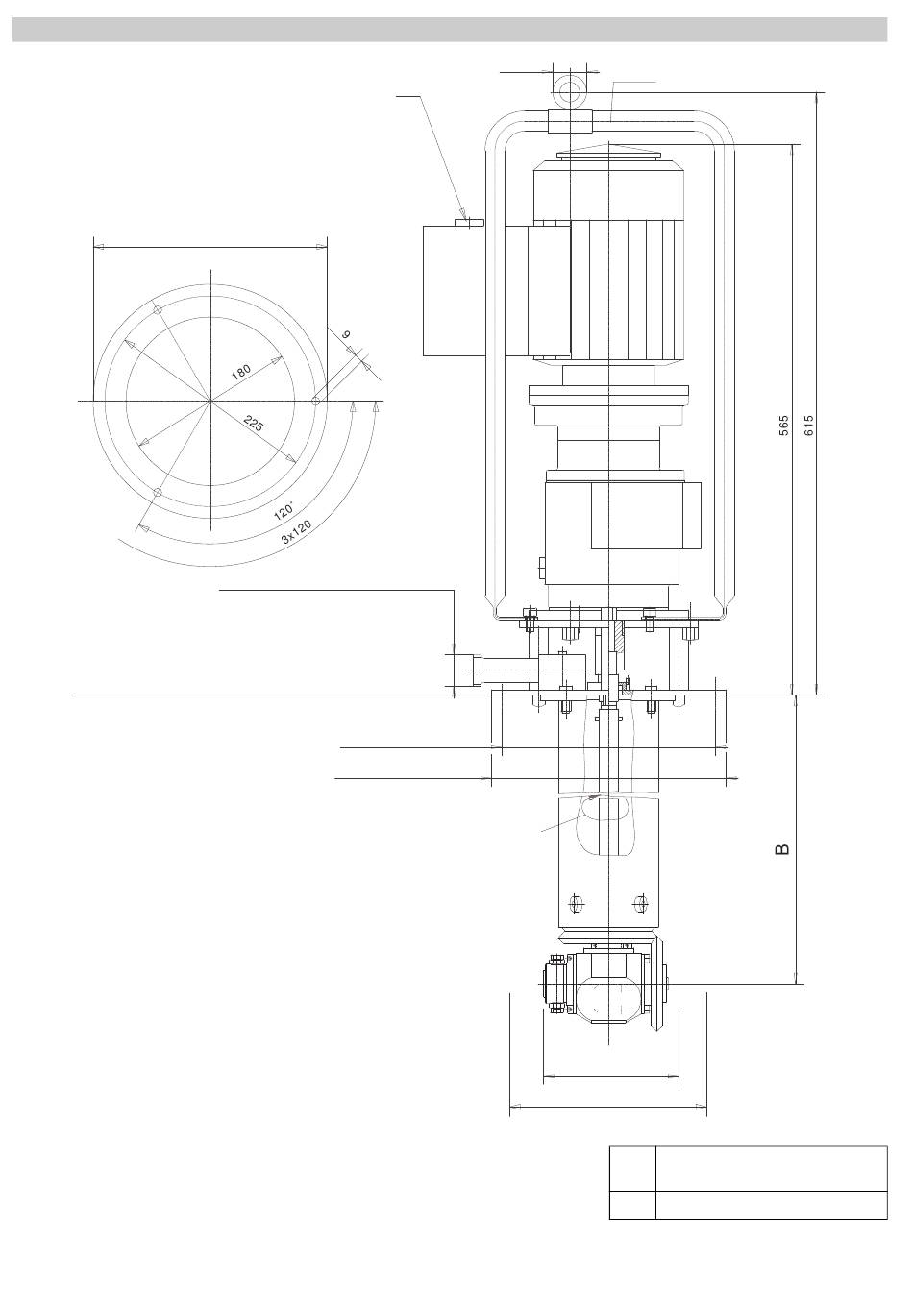

Размерный лист HKF 200 ET
I
250
H
H Присоединение к трубопроводу
M22x1,5
I Расположение отверстий крепежного
фланца
J Кабельная вставка для круглого
кабеля (минимальный диаметр 10 мм
- 4х1,5 мм
30
J
E
D
C
)
2
A
X
XX
Х Средний диаметр для вставки
140 мм
XX Диаметр вращения 200 мм
121
Руccкий
