Kärcher HKF 200 Originalbetriebsanleitung Seite 8

G
F
A Aufhängebügel (Bestell-Nr. 4.034-126)
B Standardlänge 800 mm, Sonderaus-
führung 300-1500 mm
C Vorgeschriebene Drehrichtung
D Flanschdurchmesser 250 mm
E Lochkreisdurchmesser 225 mm
F Zone 0/20, Kategorie 1
G Zone 1, Kategorie 2 bzw. 3
8
Deutsch

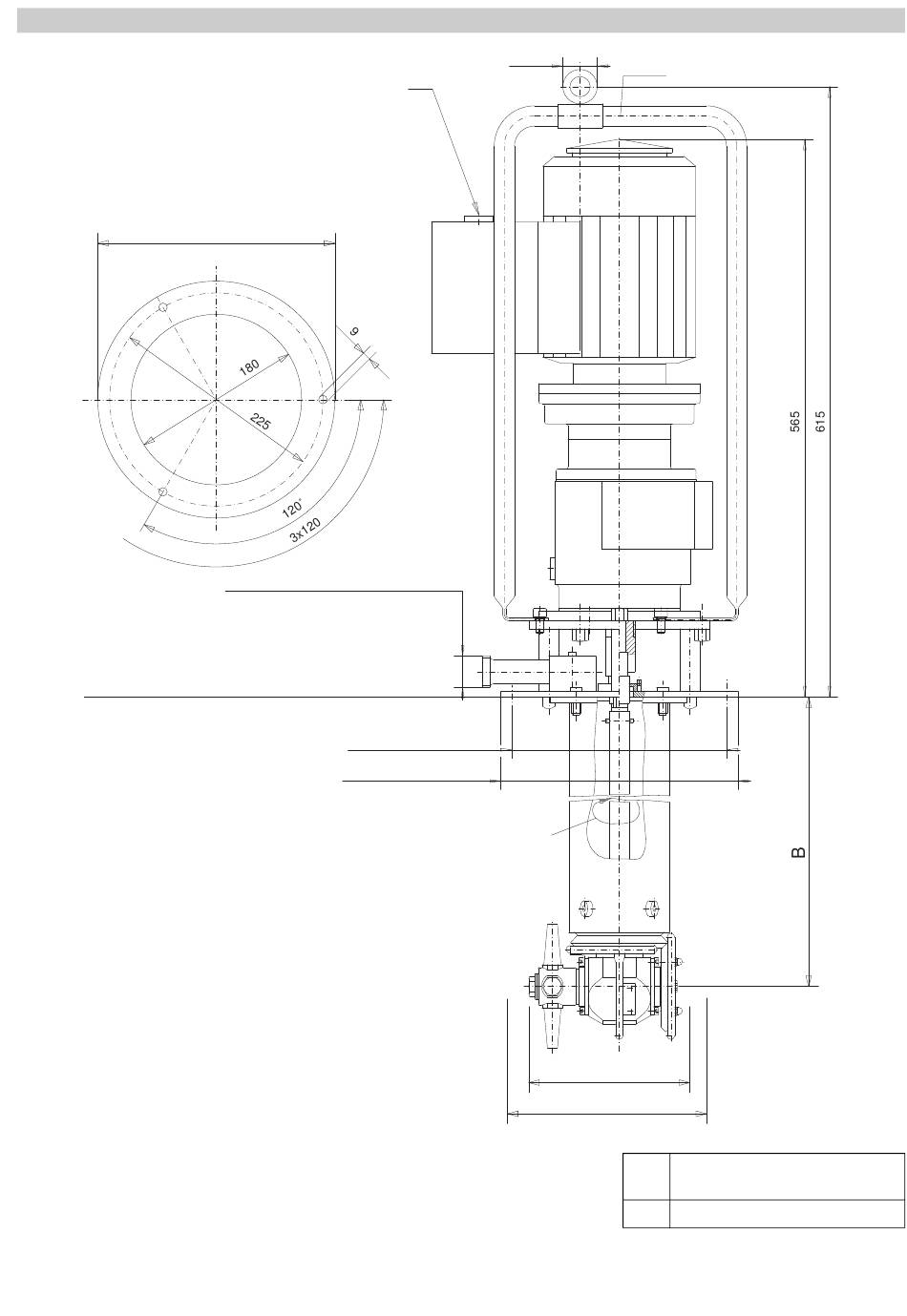

Maßblatt HKF 200 E / HKF 200 C
I
250
H
H Druckanschluss M22x1,5
I Lochbild des Befestigungsflansches
J Kabeleinführung Rundkabel (min.
Durchmesser 10 mm - 4x 1,5 mm
30
J
E
D
C
)
2
A
X
XX
X Mindest-Einführungsdurchmes-
ser 180 mm
XX Rotationsdurchmesser 200 mm
