Kärcher HKF 200 Originalbetriebsanleitung Seite 123

A Вешалка (№ заказа 4 034-016)
B Стандартная длина 800 мм,
специальное исполнение 300—1500
мм
C Направление вращения
D Диаметр фланца 250 мм
E Диаметр окружности центров
отверстий 255 мм
F Зона 0/20, категория 1
G Зона 1, категория 2 или 3

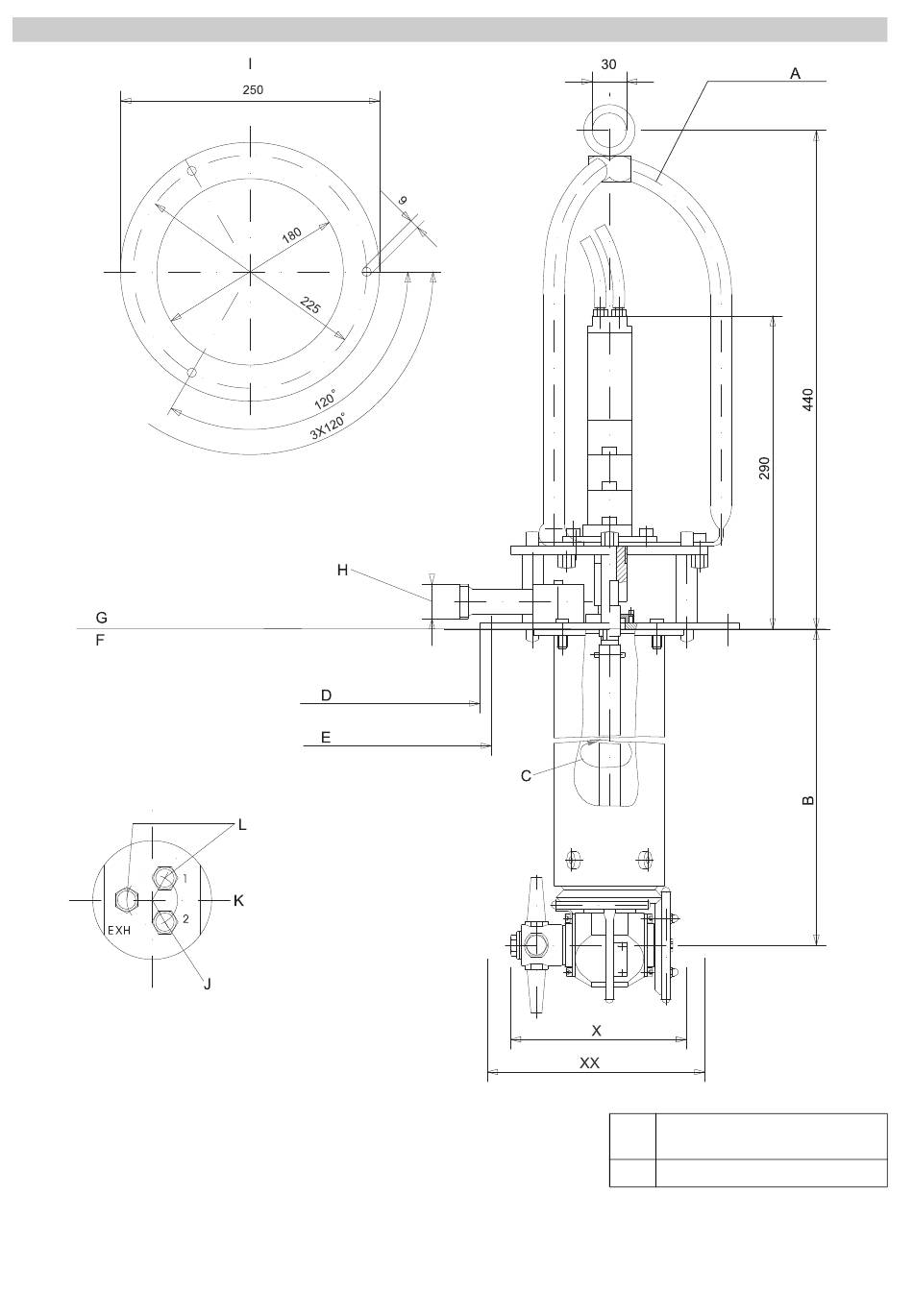

Размерный лист HKF 200 P
H Присоединение к трубопроводу
M22x1,5
I Расположение отверстий крепежного
фланца
J Воздухозаборник (1 патрубок DN 6)
K Расход воздуха 300 л/мин при 5 бар
L Воздухозаборник (2 патрубка DN 6)
Х Средний диаметр для вставки
180 мм
XX Диаметр вращения 200 мм
123
Руccкий
