Kärcher HKF 200 Originalbetriebsanleitung Seite 92

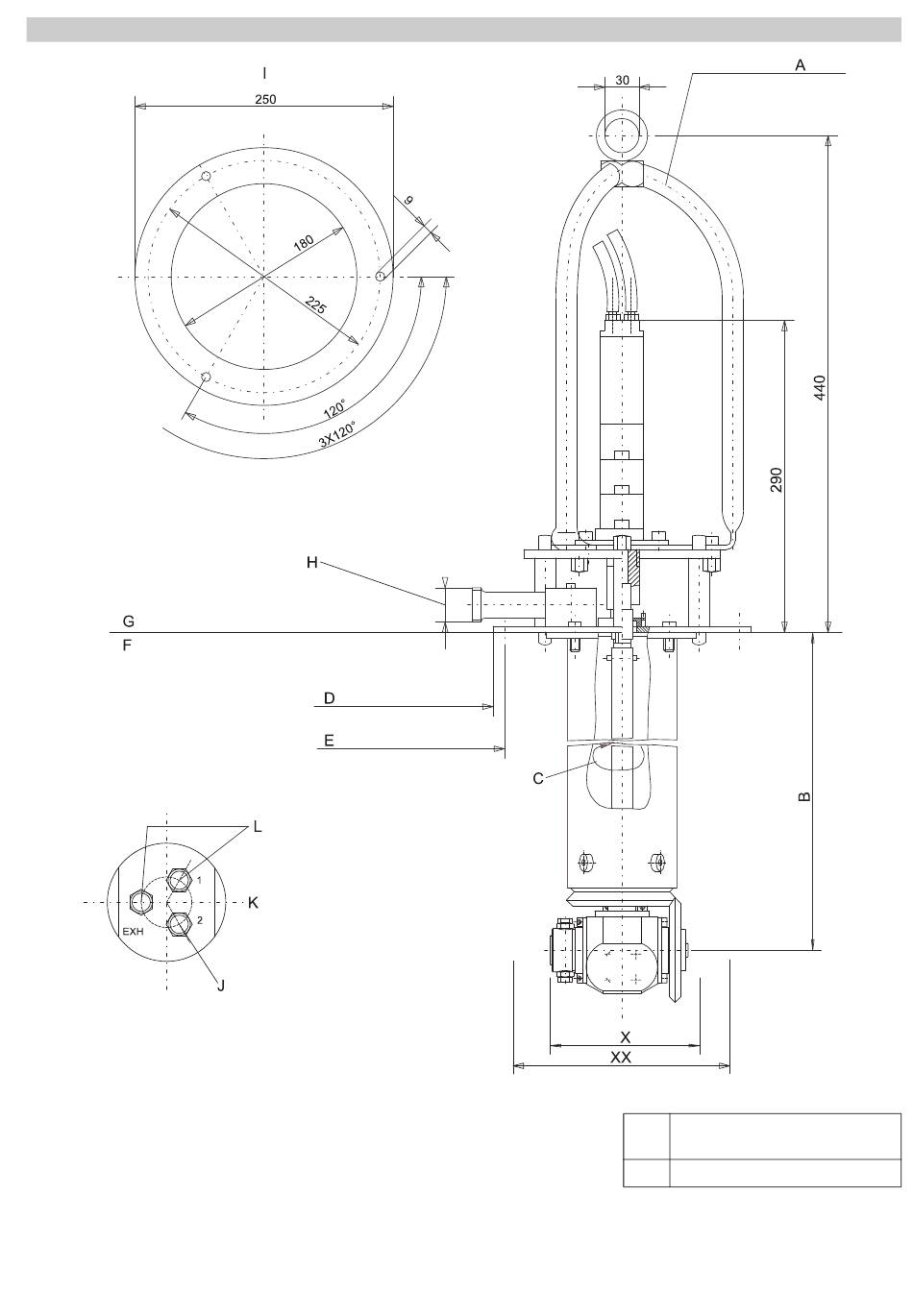

A Estribo de colgar (ref. 4.034-016)
B Longitud estándar 500 mm
C Dirección de giro prescrito
D Diámetro de brida 250 mm
E Diámetro de círculo de orificios 225 mm
F Zona 0/20, categoría 1
G Zona 1, categoría 2 ó 3
H Conexión de presión M22x1,5
92
Español
Hoja de medidas HKF 200 PT
I Imagen de orificios de la brida de fija-
ción
J Manguito de entrada de aire (1 tubo DN
6)
K Necesidad de aire 300 l/min a 5 bar
L Manguito de salida de aire (2 tubos DN
6)
x Diámetro mín. de inserción 140
mm
XX Diámetro de rotación 142 mm
