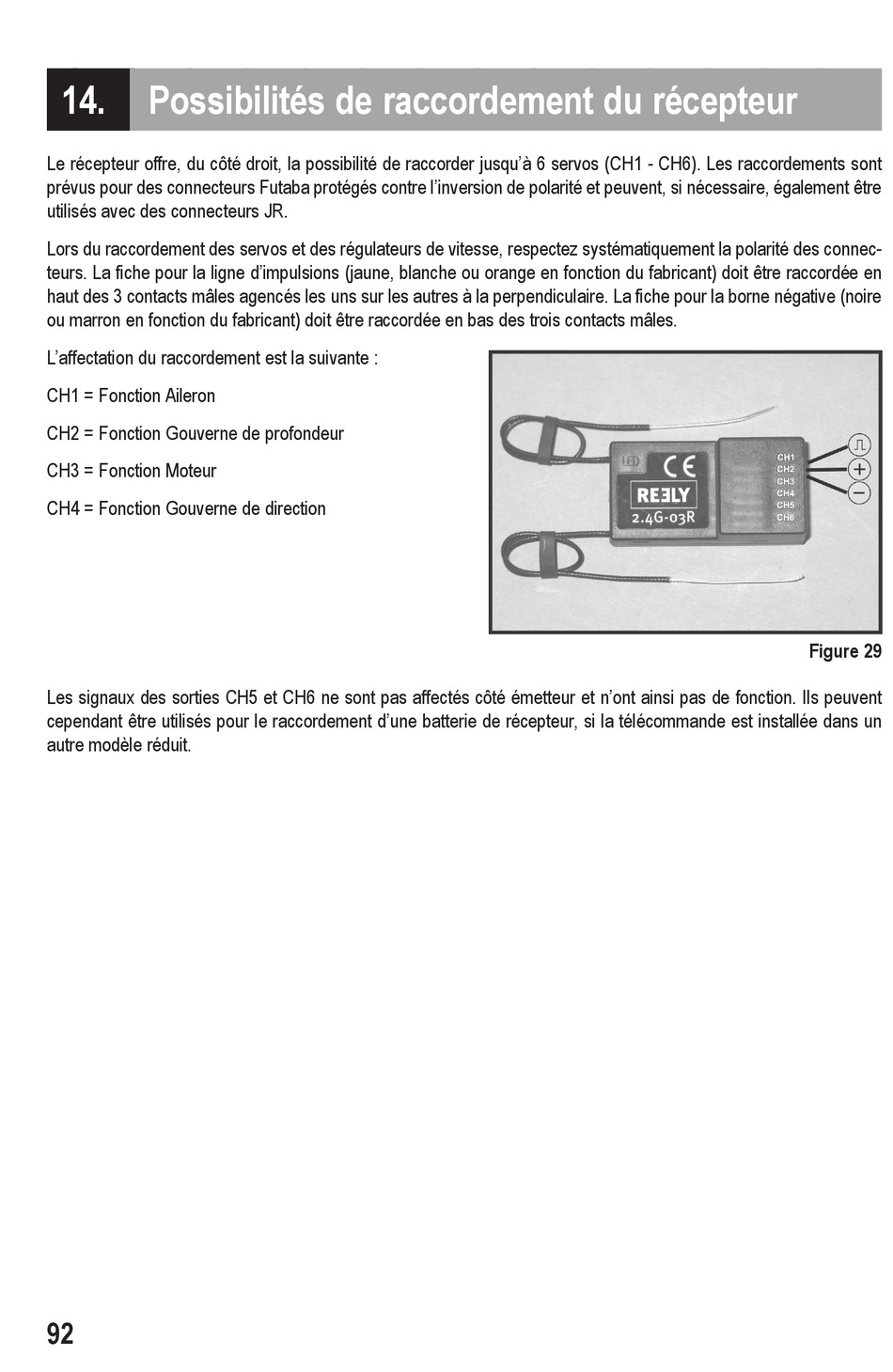

14. Possibilités de raccordement du récepteur
Le récepteur offre, du côté droit, la possibilité de raccorder jusqu'à 6 servos (CH1 - CH6). Les raccordements sont
prévus pour des connecteurs Futaba protégés contre l'inversion de polarité et peuvent, si nécessaire, également être
utilisés avec des connecteurs JR.
Lors du raccordement des servos et des régulateurs de vitesse, respectez systématiquement la polarité des connec-
teurs. La fiche pour la ligne d'impulsions (jaune, blanche ou orange en fonction du fabricant) doit être raccordée en
haut des 3 contacts mâles agencés les uns sur les autres à la perpendiculaire. La fiche pour la borne négative (noire
ou marron en fonction du fabricant) doit être raccordée en bas des trois contacts mâles.
L'affectation du raccordement est la suivante :
CH1 = Fonction Aileron
CH2 = Fonction Gouverne de profondeur
CH3 = Fonction Moteur
CH4 = Fonction Gouverne de direction
Figure 29
Les signaux des sorties CH5 et CH6 ne sont pas affectés côté émetteur et n'ont ainsi pas de fonction. Ils peuvent
cependant être utilisés pour le raccordement d'une batterie de récepteur, si la télécommande est installée dans un
autre modèle réduit.
