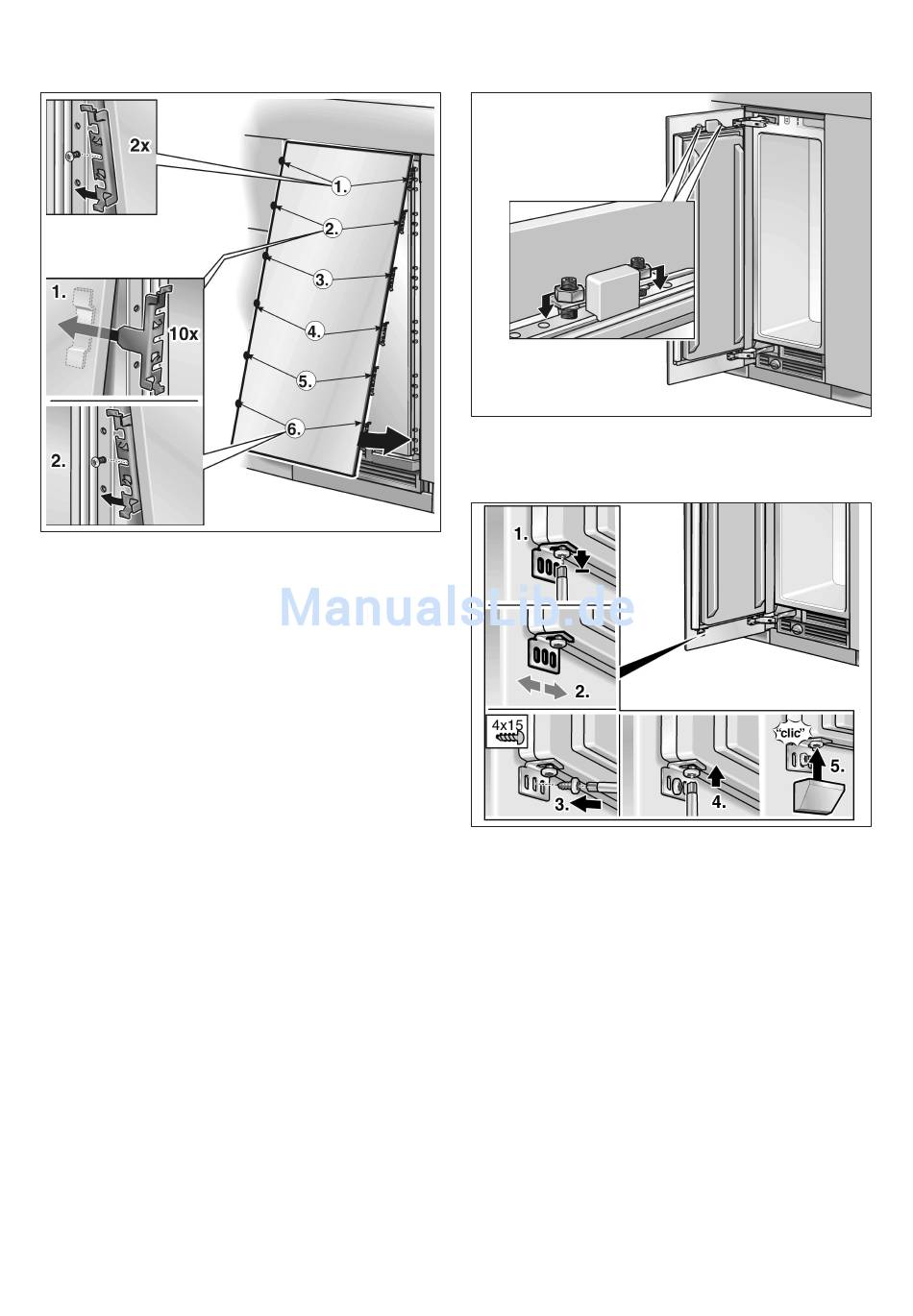

Applicazione delle squadre di fissaggio:
D
Staccare un poco la porta del mobile dalla porta
dell'apparecchio.
Spingere le squadre di fissaggio superiori (senza
linguetta (1.)) a destra ed a sinistra sopra le viti.
Inserire le squadre di fissaggio (con linguetta (2.))
a destra ed a sinistra nella piastrina di fissaggio e
spingere sopra le viti della porta dell'apparecchio.
Abbassare lentamente la porta per ripetere
l'operazione su (2.).
Procedere finché le ultime squadre di fissaggio (6.)
non sono state inserite nelle piastrine di fissaggio
e fissate sulle viti.
Chiudere la porta e controllare che la profondità
D
del frontale del mobile corrisponda a quella
dei frontali attigui. Correggere, se necessario.
Stringere le viti delle squadre di fissaggio,
D
per bloccare l'allineamento in profondità.
Chiudere la porta e controllare l'allineamento laterale.
D
Correggere l'allineamento battendo leggermente
con la mano sul bordo della porta aperta.
Stringere i dadi sulla guida di fissaggio. Con ciò
D
si blocca l'allineamento laterale della porta.
Avvitare la squadra di fissaggio inferiore presa dal set
D
a corredo. Praticare fori preliminari nella porta
del mobile!
Con la squadra di arresto inferiore si blocca
l'allineamento laterale della porta.
1. Allentare la vite.
2. Controllare la posizione laterale della porta.
3. Avvitare le viti per legno.
4. Stringere le viti.
5. Inserire la copertura sulla squadra di fissaggio.
