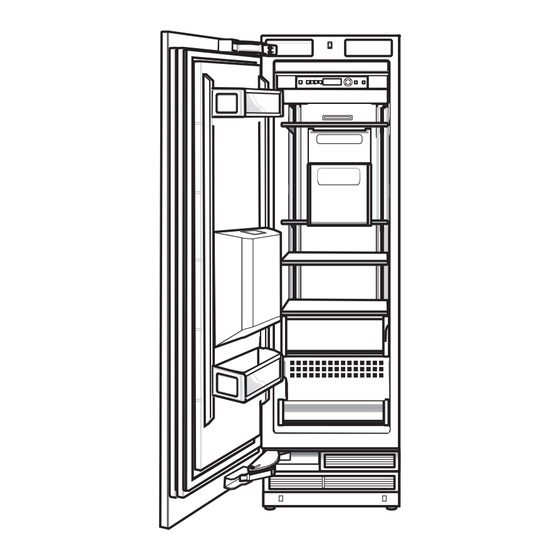

Gaggenau RF 413 Montageanleitung
Vorschau ausblenden
Andere Handbücher für RF 413:
- Montageanleitung (199 Seiten) ,
- Gebrauchsanleitung (32 Seiten) ,
- Gebrauchsanleitung (23 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Gaggenau RF 413
Inhaltszusammenfassung für Gaggenau RF 413

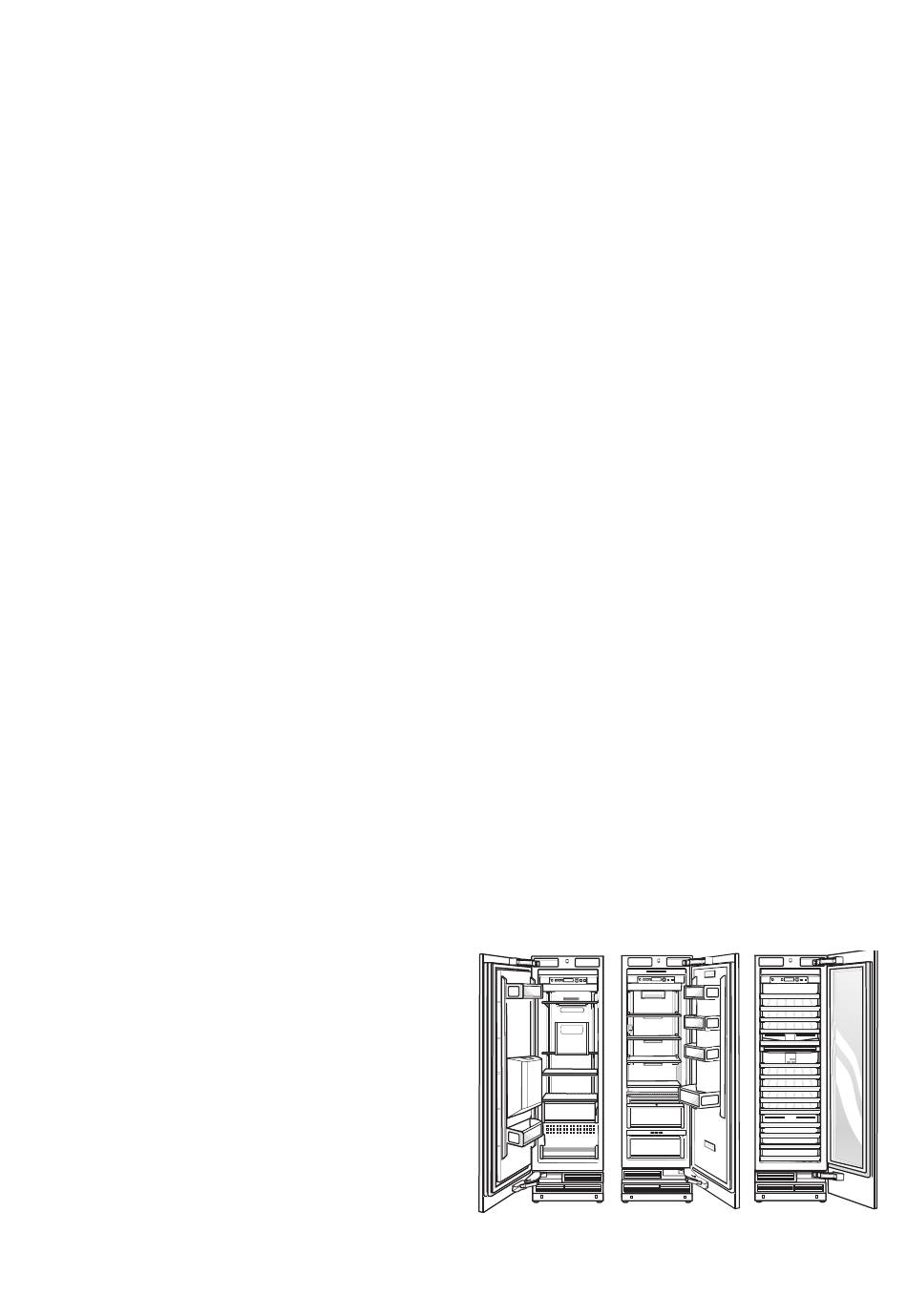

- Seite 1 Gaggenau Montageanleitung RC 462/472 RF 411/413 RF 461/463 RF 471 RW 414/ 464...
- Seite 3 Inhaltsverzeichnis Sicherheits- und Warnhinweise ......Gerät in die Einbaunische einschieben ........Gerät in der Nische ausrichten ....Aufstellmöglichkeiten ........... Gerät an der Nischendecke Einzelgerät .............. befestigen ..........Side-by-Side Aufstellung ......... Gerät an der Seitenwand der Einzelgeräte mit Trennwand ........Einbaunische befestigen......Einzelgerät als Abschluss von Küchenzeilen ....
- Seite 4 Sicherheits- und Warnhinweise ã Achtung Diese Montageanleitung ist dazu bestimmt, Ihnen beim Einbau Ihres neuen Gerätes zu helfen. Aufstellung und Montage dieses Gerätes erfordern Der Hersteller kann jedoch nicht für eine fehlerhaft umfassende Kenntnisse verschiedenster Bereiche des ausgeführte Montage haftbar gemacht werden. Handwerks (Mechanik, Schreinerei, Klempnerei, Wir empfehlen, die Aufstellung und Inbetriebnahme von Elektrik).
- Seite 5 Aufstellmöglichkeiten Einzelgeräte mit Trennwand Es stehen viele verschiedene Aufstellmöglichkeiten zur Verfügung. Diese werden nur durch die Funktion des Fingerschutzes und das Küchendesign eingeschränkt. Einzelgerät Side-by-Side Aufstellung – Bei der Bemessung der Trennwand für Modell 4 ist die Dicke der zu montierenden Möbelfront zu beachten, um eine Beschädigung beim gleichzeitigen Öffnen der Türen zu vermeiden.
- Seite 6 Gerät aufstellen Aufstellort Der sicherste Weg zur kippsicheren Aufstellung ist die Verwendung der mitgelieferten Kippsicherungen. ã Achtung: Wenn die Einbaunische ausreichend stabil ist und das Gerät sicher an der oberen und den seitlichen Nischen- Das Gerät ist sehr schwer – Angaben zum wänden befestigt werden kann, kann unter Umständen auf Leergewicht finden sich in der folgenden Tabelle: zusätzliche Kippsicherungen verzichtet werden.
- Seite 7 Wasseranschluss Um sicherzustellen, dass das Gerät sicher installiert ist und Der Wasseranschluss darf nur von einem sachkundigen ordnungsgemäß funktioniert, muss der Untergrund Installateur nach den örtlichen Vorschriften des waagerecht und eben sein. zuständigen Wasserwerkes vorgenommen werden. Der Untergrund muss aus einem harten, unnachgiebigen Der Wasserhahn muss nahe dem Gerät und auch nach Material bestehen.
- Seite 8 Abmessungen der Aufstellnische Gerätebreite 451 mm 457 mm 603 mm 610 mm 756 mm 762 mm Wichtig: Die seitlichen Nischenwände müssen vollkommen eben und absatzfrei sein. Wenn die Nische als separates Teil ausgebildet ist, müssen die Seitenwände bis zu einer Tiefe von mindestens 100 mm vollkommen eben und absatzfrei sein.
- Seite 9 Erforderliches Zubehör und Werkzeug Lieferumfang Werkzeug – Montageanleitung – Bedienungsanleitung Akkuschrauber – Installationszubehör Zusätzliches Zubehör Torx-Bit T20 + Magnethalter Installationszubehör für Side-by-Side Aufstellung Für eine dauerhafte Verbindung zweier Geräte, z. B. ein Gefriergerät neben einem Kühlgerät. Torx-Schraubendreher T20 Seitliche Zusatzheizung Erforderlich, wenn der Abstand zwischen zwei Geräten weniger als 160 mm beträgt.
- Seite 10 Montageanleitung Verpackung entfernen Die folgende Montageanleitung beschreibt die Montageschritte für verschiedene Gerätetypen. ã Warnung: Je nach Modell kann deshalb die Darstellung auf den Bildern abweichen. – Das Gerät kann beim Auspacken umkippen. – Das Gerät kann nach vorne umkippen, wenn die Auf spezielle Montageschritte für einzelne Gerätetypen wird Gerätetür geöffnet wird.
- Seite 11 Gerät transportieren Montage vorbereiten ã Montagematerial und Zubehör auspacken. Warnung: Um die Montage zu vereinfachen, sind die Pakete Das Gerät ist sehr schwer. Vorsichtig vorgehen, da entsprechend der Abschnitte der Montageanleitung mit andernfalls Helfer verletzt oder das Gerät beschädigt den Etiketten A, B, C und D gekennzeichnet. werden könnten.
- Seite 12 Kippsicherung befestigen Die Kippsicherungswinkel festschrauben. Kontrollieren, dass die Schrauben festgezogen sind! ã Warnung: Sicherstellen, dass in dem Wandbereich keine elektrischen Leitungen oder Rohre verlegt sind, die durch die Schrauben beschädigt werden könnten – Verletzungs- und Beschädigungsgefahr! ã Warnung: Beim Installieren oder Arbeiten mit Bodenankern immer Schutzbrille und sonstige Schutzvorrichtungen oder Schutzkleidung tragen –...
- Seite 13 Alternative Kippsicherung Kantenschutz befestigen befestigen Um die Kanten der Einbaunische zu schützen, wird die Befestigung eines Kantenschutzes aus geeignetem Wichtiger Hinweis: Material empfohlen. Können die Kippsicherungswinkel nicht sicher befestigt Zur Befestigung die Klebestreifen verwenden, mit denen werden, kann ein Holzbalken oberhalb des Gerätes als das Zubehör am Gerät befestigt war.
- Seite 14 Gerät in die Einbaunische einschieben ã Netzleitung am Gerät einstecken. Achtung: Netzleitung vor dem Einklemmen unter oder hinter Beim Einschieben des Geräts in die Einbaunische dem Gerät schützen. vorsichtig vorgehen. Wasseranschluss oder Netzleitung nicht beschädigen. Empfohlenen Vorgehensweise: Hinweis: a) Eine Schnur an der Netzleitung anknoten und über dem Gerät nach vorn führen.
- Seite 15 Gerät in der Nische ausrichten Die höhenverstellbaren Füße an der Vorderseite des Gerätes so weit nach unten schrauben, bis die Hinweise: Markierung am Sockel die angegebene Höhe (32 mm) erreicht hat. – Damit das Gerät einwandfrei funktioniert, muss es mit einer Wasserwaage eben ausgerichtet sein.
- Seite 16 Gerät an der Seitenwand der Wenn über dem Gerät genügend Platz vorhanden ist, die seitlichen Stege der Befestigungsplatten (oben) je Einbaunische befestigen nach Einbaugegebenheit befestigen. Die Stege der Befestigungsplatten (seitlich) mit den daneben befindlichen Schrankteilen verschrauben. Die Anschlussschiene (a) auf die gewünschte Höhe zuschneiden! Anschlussschiene (a) in die Abdeckschiene drücken.
- Seite 17 Abgeschnittenes Reststück auf der Anschlagseite in Dies ist ein spezieller Montageschritt. den Spalt zwischen Gerät und Nischenwand schieben. Erläuterungen folgen nach Abschnitt D. Das Teil muss sich leicht hineinschieben und – Wasseranschluss, siehe herausziehen lassen (2.)! „Wasseranschluss am Gerät herstellen“. Leichtgängigkeit auf der gesamten Höhe der Tür prüfen (3.).
- Seite 18 Sockelleiste befestigen Sockelverkleidung ausrichten Sockelverkleidung am Gerät ansetzen (nicht Hinweis: anschrauben). Niemals die Belüftungsschlitze in der Sockelverkleidung Tiefenunterschied A zwischen Sockelverkleidung und abdecken. Gefahr von Geräteschäden. Sockelleiste der daneben liegenden Unterschränke Einzuhaltende Richtmaße: messen. Gegebenenfalls die Sockelleiste auf die erforderliche Sockelverkleidung wieder abnehmen.
- Seite 19 Inbetriebnahme des Gerätes Dieser Metallstreifen ist bei Ihrem Händler als Installationszubehör (Verbindungshilfe für Möbeltüren) Zur Gewährleistung der Genauigkeit der folgenden erhältlich. Näheres hierzu im Abschnitt „Erforderliches Montageschritte und damit für das spätere Zubehör und Werkzeug”. Erscheinungsbild der gesamten Küchenfront ist jetzt das Hinweis: Gerät in Betrieb zu nehmen.
- Seite 20 Positionierhilfen abmontieren Justierschiene festschrauben. Die Mindestanzahl der dafür benötigten Schrauben ist Positionierhilfen von der Gerätetür abschrauben. abhängig von der Breite der Möbeltür. Hinweis: Positionierhilfen werden im weiteren Montageablauf noch benötigt. Hinweise: Justierschiene an der Möbeltür befestigen – Jeweils eine Schraube sollte unter den Gewindebolzen eingeschraubt werden.
- Seite 21 Möbeltür befestigen Die Position der Befestigungsschrauben an der Außenkante der Gerätetür auf die Möbeltür übertragen Hinweis: und markieren. Jetzt die Türgriffe anbringen, die von hinten verschraubt werden müssen! Fixierwinkel (a) von der Gerätetür abnehmen. Dazu die Befestigungsschrauben (b) nur lösen. Möbeltür abnehmen.
- Seite 22 Gerätetür öffnen. 10. Muttern auf die Gewindebolzen der Justierschiene drehen und festziehen! Hierdurch wird die seitliche Möbeltür mit der Justierschiene auf die Ausrichtung der Tür fixiert. Gewindebolzen hängen (1.). Möbeltür absenken und die Fixierwinkel von oben nach unten über die Befestigungsschrauben an der Gerätetür schieben (2.).
- Seite 23 Fingerschutz befestigen Fingerschutz mit den Schrauben am Fixierwinkeln befestigen. Fingerschutz so an die Tür halten, dass die Befestigungslöcher in der Abdeckleiste mit den Bohrungen in den Fixierwinkeln übereinstimmen. Jetzt die Unterkante des Fingerschutzes markieren und entsprechend kürzen. Funktion und Leichtgängigkeit des Fingerschutzes durch mehrmaliges Öffnen und Schließen der Tür prüfen.
- Seite 24 Montieren des Luftabscheiders Nur bei Einzelgeräten: Die Winkel (a) zur Befestigung der Abdeckschienen Mit dem Luftabscheider werden Zu- und Abluft des Gerätes anschrauben. getrennt geleitet, um Beeinträchtigungen des Betriebes zu vermeiden. Die Abdeckschienen (c) an den Befestigungsplatten (b) und den Winkeln (a) anbringen. Nur bei Gefriergeräten mit Eis- und Wasserausgabe: Nur bei Side-by-Side Aufstellung: Die Abdeckschiene in den Spalt zwischen den Geräten...
- Seite 25 Scharnierfeder spannen Dies sind spezielle Montageschritte. Erläuterungen folgen nach Abschnitt D. Stellschraube mit einem Kreuzschraubendreher drehen. – Eis-Wasser-Spender, siehe „Eis- und I = Feder gespannt Wasserspender ausrichten“. 0 = Feder entspannt – Abdeckleisten für den Weinlagerschrank, siehe „Abdeckleisten anbringen“ – Türöffnungswinkel, siehe „Türöffnungswinkel einstellen“.
- Seite 26 Spezielle Montageschritte Türanschlag wechseln Tür abschrauben. ã Warnung: Vor allen Arbeiten an den Türscharnieren, Feder entspannen – Verletzungsgefahr! Hinweise: – Bei Gefriergeräten mit Eis- und Wasserausgabe kann der Türanschlag nicht gewechselt werden. – Das Wechseln des Türanschlags wird erleichtert, wenn das Gerät dabei auf der Rückwand abgelegt wird (Transportpalette unterlegen).
- Seite 27 Lüftungsgitter für den geänderten Türanschlag neu Scharnierwinkel auf die andere Seite versetzen. montieren. Lüftungsgitter befestigen. Zur Anpassung an den geänderten Türanschlag liegt dem Gerät ein Austauschteil für das Lüftungsgitter bei. Befestigungsteile an der Tür auf die andere Seite versetzen.
- Seite 28 Entfernen/Wechseln der 10. Scharniere am Gerät anbringen. Scharniere über Kreuz wechseln! Dichtungsmatte Gefrierschränke sind werksseitig mit einer Dichtungsmatte für die Side-by-Side Aufstellung ausgestattet. Wenn die Aufstellung als Einzelgerät vorgesehen ist, wird die Dichtungsmatte nicht benötigt und kann entfernt werden. 11. Tür an den Scharnieren anschrauben. Für die Side-by-Side Aufstellung ist die Dichtungsmatte unbedingt erforderlich.
- Seite 29 Side-by-Side Aufstellung Sockelverkleidung abschrauben. Ist eine Side-by-Side Aufstellung von zwei Geräten vorgesehen, jetzt die zwei Geräte miteinander verbinden. Das Installationszubehör für Side-by-Side Aufstellung auspacken und auf Vollständigkeit überprüfen. Die Kippsicherungswinkel als Montagehilfe bereithalten. Hinweise: – Gefrierschränke sind werksseitig mit einer Dichtungsmatte für die Side-by-Side Aufstellung ausgestattet.
- Seite 30 Verbindungsklammern aus dem Installationszubehör Geräte zusammenschieben, bis die für Side-by-Side Aufstellung seitlich an beiden Geräten Verbindungswinkel ineinander greifen. anschrauben. Position der Klammern beachten! Stifte durch die Verbindungswinkel stecken. Geräte an der Vorderseite vollständig zusammenschieben. Verbindungswinkel aus dem Installationszubehör für Side-by-Side Aufstellung jeweils auf der Griffseite an beiden Geräten anschrauben.
- Seite 31 Wasseranschluss vorbereiten 11. Geräte mit Hilfe einer Wasserpumpenzange an den Montagehilfen vollständig zusammendrücken. (nur bei Geräten, die einen Wasseranschluss benötigen) 12. Wenn die Geräte vollständig zusammengeschoben sind, den Riegel von oben durch die Hinweis: Verbindungsklammern schieben. Hauptwasserhahn abstellen, um Schäden durch ausfließendes Wasser zu verhindern.
- Seite 32 Wasseranschluss am Gerät herstellen Verbindungsstellen am Absperrventil und am Geräteanschluss auf Undichtigkeiten kontrollieren. Hinweis: Das Anschlussrohr beim Biegen nicht knicken, andernfalls besteht die Gefahr von Lecks und Wasserschäden. Stopfen vom Geräteanschluss entfernen (1.). Wasserschlauch so verlegen, dass er am Geräteanschluss endet (2.). Überwurfmutter und Dichtung auf den Wasserschlauch schieben.
- Seite 33 Eis- und Wasserspender ausrichten: Den Abdeckrahmen probeweise einschieben, um die Ausrichtung zu überprüfen. Mit einem Schraubenschlüssel die Muttern an den 4 Stellschrauben lösen. Die seitlichen Abstände um den Eis- und Wasserspender müssen exakt gleich sein. Bei Bedarf korrigieren. Abdeckrahmen einschieben und andrücken. Mit einem Torx-Schraubendreher den Eis- und Wasserspender an den Stellschrauben in der Tiefe ausrichten.
- Seite 34 Abdeckleisten auf der Längsseite in den Zwischen- Abdeckleisten in den Zwischenraum zwischen raum zwischen Möbeltür (a) und Glasscheibe (b) Möbeltür (a) und Glasscheibe (b) schieben. schieben. Türöffnungswinkel einstellen Abdeckleisten der kurzen Seiten auf die benötigte Länge zuschneiden. Je nach Aufstellgegebenheit kann es erforderlich sein, den Türöffnungswinkel zu begrenzen.
