Saunaaufgussautomatik, Typ Sauna Plus 8 Basic
6.2.1

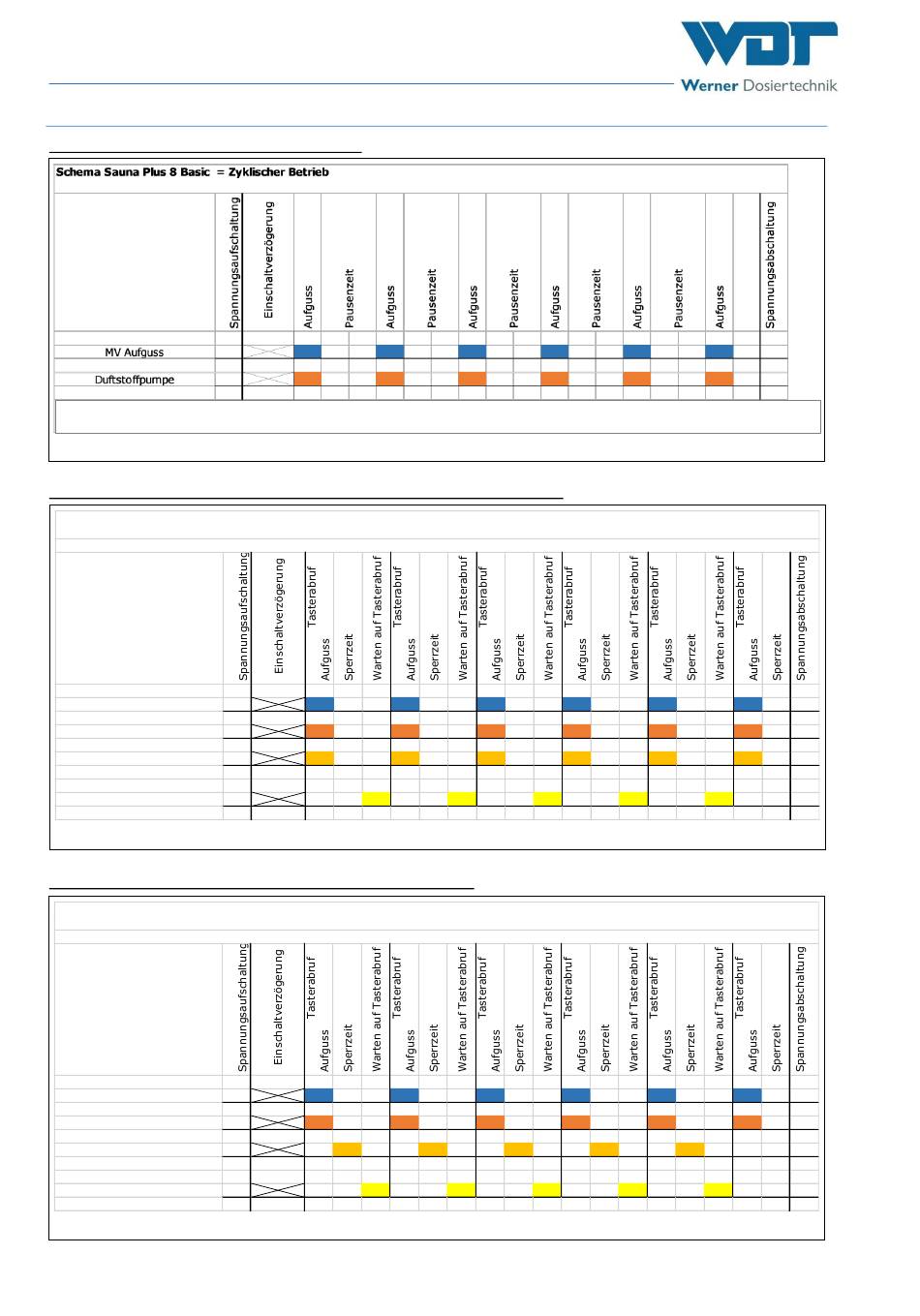

Ablaufdiagramme der Steuerung
Beispiel mit Start durch Betriebsart Zyklusbetrieb
Bei der Betriebsart Zyklusbetrieb, kann über einen angeschlossenen Taster ein zusätzlicher Aufguss abgerufen werden. Nach einem Tasterabruf startet
die Pausenzeit von vorne.
Abbildung 19, Ablaufdiagramm Zyklusbetrieb
Beispiel mit Start durch Betriebsart Tasterbetrieb Auslieferungszustand SL 6/1+3
Schema Sauna Plus 8 Basic = Tasterbetrieb
Auslieferungszustand Tasterbeleuchtung auf SL 6/1+3
MV Aufguss
Duftstoffpumpe
Tasterbeleuchtung 100%
Tasterbeleuchtung gedimmt
Abbildung 20, Ablaufdiagramm Tasterbetrieb SL 6/1+3
Beispiel mit Start durch Betriebsart Tasterbetrieb Option SL 6/4+6
Schema Sauna Plus 8 Basic = Tasterbetrieb
Option Tasterbeleuchtung auf SL 6/4+6
MV Aufguss
Duftstoffpumpe
Tasterbeleuchtung 100%
Tasterbeleuchtung gedimmt
Abbildung 21, Ablaufdiagramm Tasterbetrieb SL 6/4+6
Index: 02
Änderungsdatum: 25.03.2022
BA-Nr.: BA DW 010-02 Sauna Plus 8 Basic DE.docx
Seite 20 von 36
