Saunaaufgussautomatik, Typ Sauna Plus 8 Basic
wichtig, weil kein unverdünntes Duftstoffkonzentrat auf den Saunaofen gelangen darf. Dieses kann entflamm-
bar sein!
Die eingebaute Sicherungskombination (3) nach DIN EN 1717 (Rückschlagventil + Belüfter) stellt zusätzlich
sicher, dass kein Aufgusswasser bei einem Druckabfall zurück ins Leitungsnetz gesaugt werden kann. Der
Sicherungskombination (3) ist ein Schmutzfilter (8) und ein Absperrkugelhahn ½" (9) vorgeschaltet.
ACHTUNG!
Zur Vermeidung einer Dosierung auf den kalten Ofen ist die Saunaaufgussautomatik
mit der Saunasteuerung bauseitig zu verriegeln! Ist die interne Einschaltverzögerung
(einstellbar) aktiviert, verhindert diese den ersten Aufguss nach der Netzaufschaltung.
Bei Bedarf kann diese Einschaltverzögerung ausgeschaltet werden.
Übersicht Saunaaufgussautomatik Typ: Sauna Plus 8 Basic
10
24
11
12
13
14
15
16
17
18

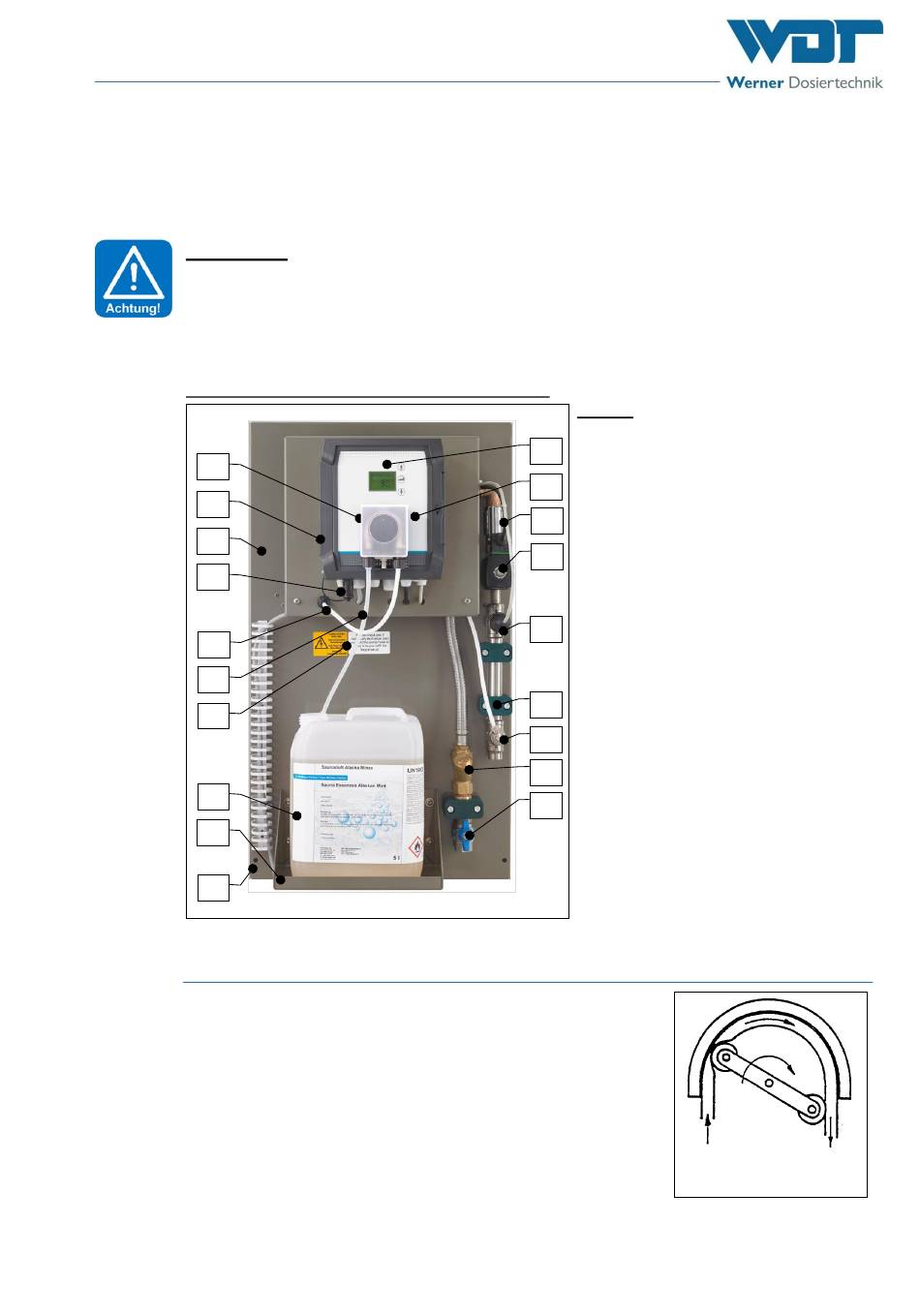

Abbildung 1, Aufgussautomatik Sauna-Plus 8 Basic
3.2.1
Die Dosiereinheit
Zur Duftdosierung werden Schlauchpumpen eingesetzt, die auch kleinste
Dosiermengen sicher fördern, selbst wenn Luft- oder Gasblasen in der Saug-
leitung eingeschlossen sind. Die umlaufenden Rollen drücken den Dosier-
schlauch gegen die Wandung, wodurch die Flüssigkeit im Schlauch vor den
Rollen herausgedrückt und dahinter gleichzeitig nachgesaugt wird. Sie ist
außerordentlich funktionssicher und zudem besonders leicht zu bedienen.
Duftstoffkonzentrate können außerordentlich aggressiv sein. Der verwen-
dete Dosierschlauch ist beständig gegen die meisten handelsüblichen Kon-
zentrate.
Index: 02
Änderungsdatum: 25.03.2022
Legende
1. Display mit 3 Bedientasten
2. Steuergehäuse
1
3. Sicherungskombination nach DIN
2
4. Magnetventil
3
5. Druckschalter
6. Rohrhalterung
4
7. Duftstoff-Dosierventil
8. Schmutzfilter
9. Absperrkugelhahn
10. Schlauchdosierpumpe
5
11. Montageplatte
12. Steckdose für Taster
13. Druckleitung Duftstoff
6
14. Saugleitung Duftstoff
15. Warnhinweise
7
16. Duftstoffbehälter
17. Konsole für Duftstoffbehälter
8
18. Erdungsanschluss
9
24. Hauptschalter (verdeckt, siehe Abbildung
BA-Nr.: BA DW 010-02 Sauna Plus 8 Basic DE.docx
EN1717 (Rückschlagventil + Belüfter)
17, Steuereinheit mit Display)
Abbildung 2, Funktion
Schlauchpumpe
Seite 9 von 36
