7 Bedienung
7.2 Betriebsart
7.2.1 Einstellhinweise
Das Pumpenaggregat verfügt über einen hydraulischen Regler zum Einstellen der
Sollförderhöhe und einen unterlagerten Drehzahlregler. Die Festlegung der
Sollförderhöhe erfolgt über die eingestellte Betriebsart und des eingestellten
Sollwerts. Die Funktion des hydraulischen Reglers und die Einstellmöglichkeiten über
das KSB-Servicetool sind in der Zusatzbetriebsanleitung KSB-Servicetool beschrieben.
Für die gängigen Anwendungen, wie z. B. 2-Rohrsysteme, empfiehlt sich die
Betriebsart Proportionaldruckregelung (Δp‐v). Diese Betriebsart bietet gegenüber der
optional einstellbaren Betriebsart Konstantdruckregelung (Δp‐c) einen erweiterten
Regelbereich mit zusätzlichem Einsparpotenzial. Abhängig vom Abgleich der
Unterverteiler kann Unterversorgung der Verbraucher auftreten.
Optional kann die Betriebsart Konstantdruckregelung (Δp‐c) eingestellt werden (z. B.
Fußbodenheizungen). Falls bei geringen Durchflüssen Geräusche entstehen,
Betriebsart Proportionaldruckregelung (Δp‐v) wählen.
Die Wahl des Förderhöhen-Sollwerts (Einstellung) ist abhängig von der
Rohrnetzkennlinie der Anlage und dem Wärmebedarf. Standardmäßig voreingestellt
sind die Pumpenaggregate auf die Betriebsart Proportionaldruckregelung (Δp‐v) und
für die mittlere Leistung (50% Sollwert).
7.2.2 Temperaturgeführte Differenzdruckregelung
Die temperaturgeführte Differenzdruckregelung erhöht oder senkt die Förderhöhe
linear zur Mediumstemperatur. Die Aktivierung der Betriebsart erfolgt über das KSB-
Servicetool. Die Funktion der temperaturgeführten Differenzdruckregelung und die
Einstellmöglichkeiten sind in der Zusatzbetriebsanleitung KSB-Servicetool
beschrieben.
7.2.3 Konstantdruckregelung
Funktion
Die Konstantdruckregelung hält die eingestellte Förderhöhe ② aufrecht, unabhängig
vom Förderstrom. Der eingestellte Differenzdruck-Sollwert H
der Maximalkennlinie ① und dem zulässigen Förderstrombereich.
H
H
max
1
2
2
H
S
H
min

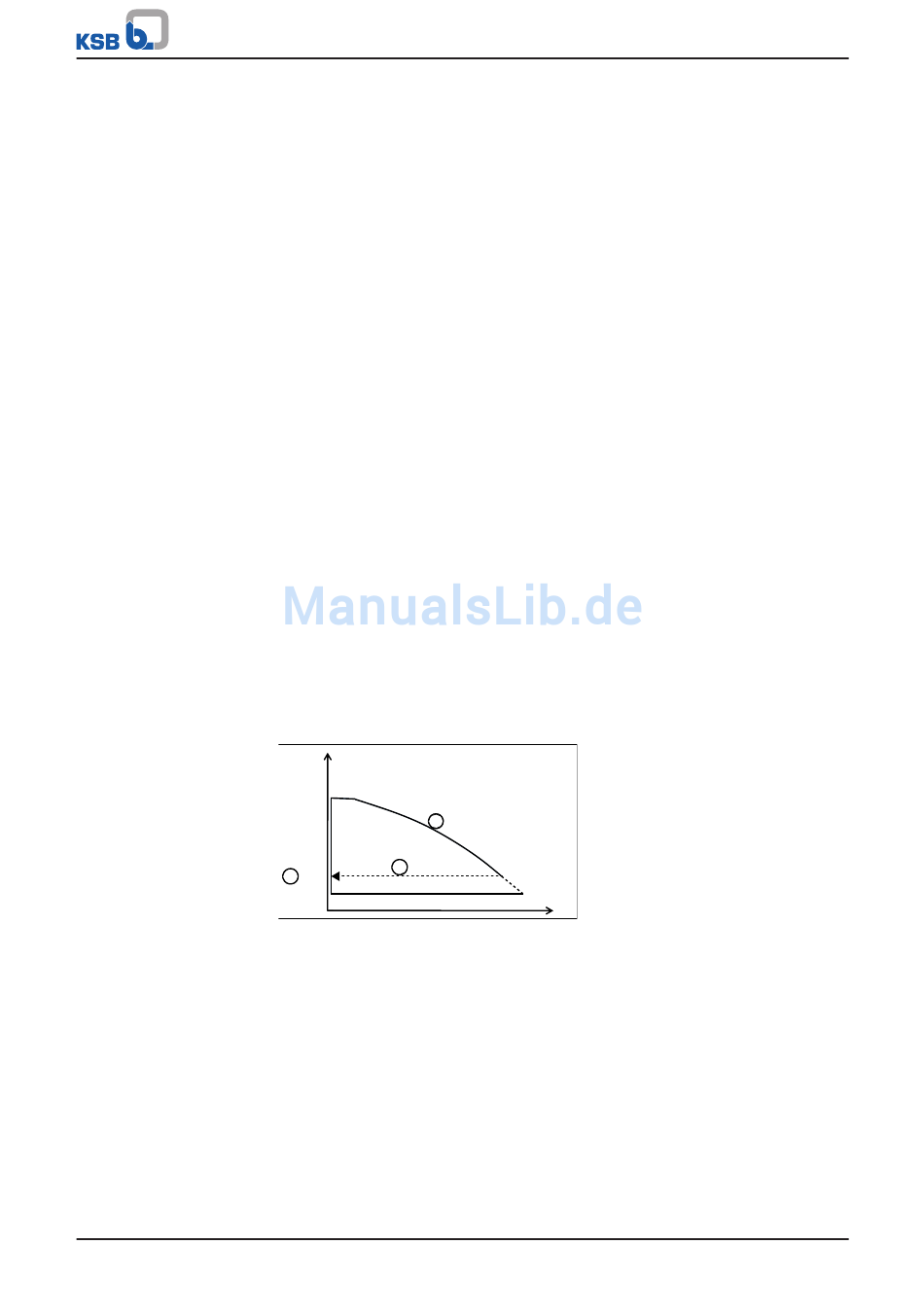

Abb. 18: Funktion Konstantdruckregelung
Einstellung
Das Display aktiviert sich aus dem Ruhemodus durch Drücken des Bedienelements.
Das Display zeigt die aktuelle Betriebsart sowie abwechselnd elektrische Leistung und
Förderstrom. Nach 5 Minuten ohne Eingabe / Betätigung der Tasten wechselt das
Display zurück in den Ruhemodus.
Calio
liegt konstant zwischen
S
Q
39 von 64
