Tabelle 21: Einschalten / Ausschalten der Pumpe
Kontakt
Kontakt geschlossen / Klemmen gebrückt
Kontakt offen / Klemmen nicht gebrückt
7 Bedienung
7.3 Funktionen
7.3.1 Extern Start/Stopp
ACHTUNG
Einbringen externer Spannung auf die RUN-Klemme
Beschädigung der Elektronikplatine!
▷ RUN-Klemme nur über einen potenzialfreien Kontakt schalten.
Das Pumpenaggregat wird durch ein externes Signal eingeschaltet oder
ausgeschaltet.
7.3.2 Externes Analog-Signal 0-10 V DC
Funktion
Ein externes Analog-Signal 0-10 V DC dient als Sollwertvorgabe. Das
Pumpenaggregat verarbeitet das anliegende, externe Analog-Signal in Verbindung
mit aktiver Betriebsart Konstantdruckregelung, Proportionaldruckregelung oder Eco-
Mode als Sollwert. In Verbindung mit der Betriebsart Stellerbetrieb verarbeitet das
Pumpenaggregat das externe Analog-Signal als Drehzahlsollwert. Bei Signalpegel <
1,5 V Gleichstrom schaltet die Pumpe ab und das letzte LED-Segment erlischt.
Tabelle 22: Sollwertvorgaben an Pumpenaggregat für Signalpegel 0-10 V
Signalpegel
Sollwertvorgabe an Pumpenaggregat
10 V DC
100 % Sollwert
2 V DC
0 % Sollwert
< 1,5 V DC
Pumpe schaltet ab.
≥ 2 V DC
Pumpe schaltet ein.
%
100%
0%
1,5 V
2 V

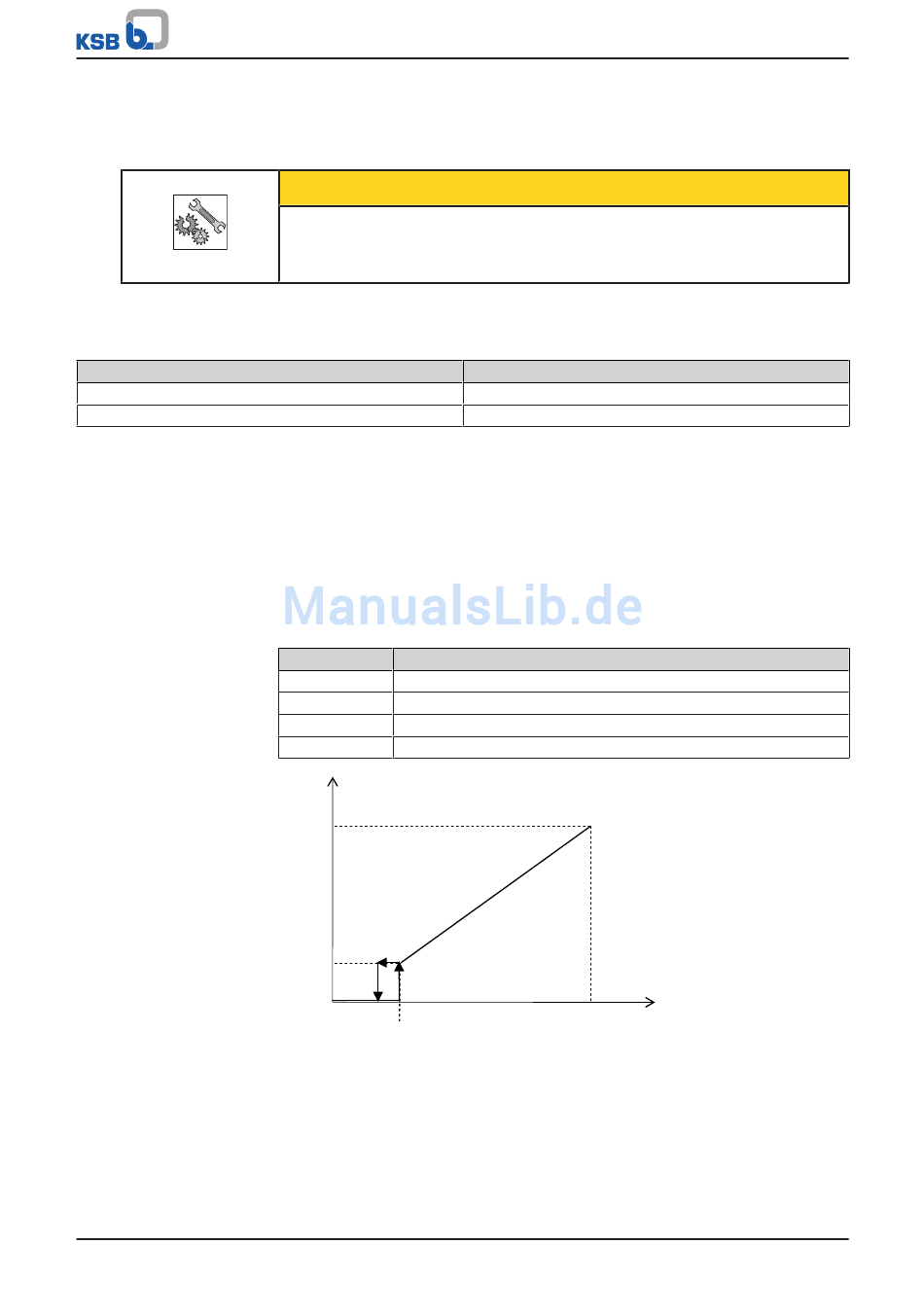

Abb. 26: Analog-Signal 0-10 V als Sollwertvorgabe an Pumpenaggregat
Einstellen der Grenzen und Parameter über das KSB-Servicetool für folgende
Funktionen:
▪ Pumpe starten.
▪ Pumpe stoppen.
▪ Kabelbruchüberwachung
▪ Verhalten des Pumpenaggregats bei Kabelbruch
Calio
Auswirkung
Pumpenaggregat schaltet ein
Pumpenaggregat schaltet ab
10 V
U [V DC]
47 von 64
