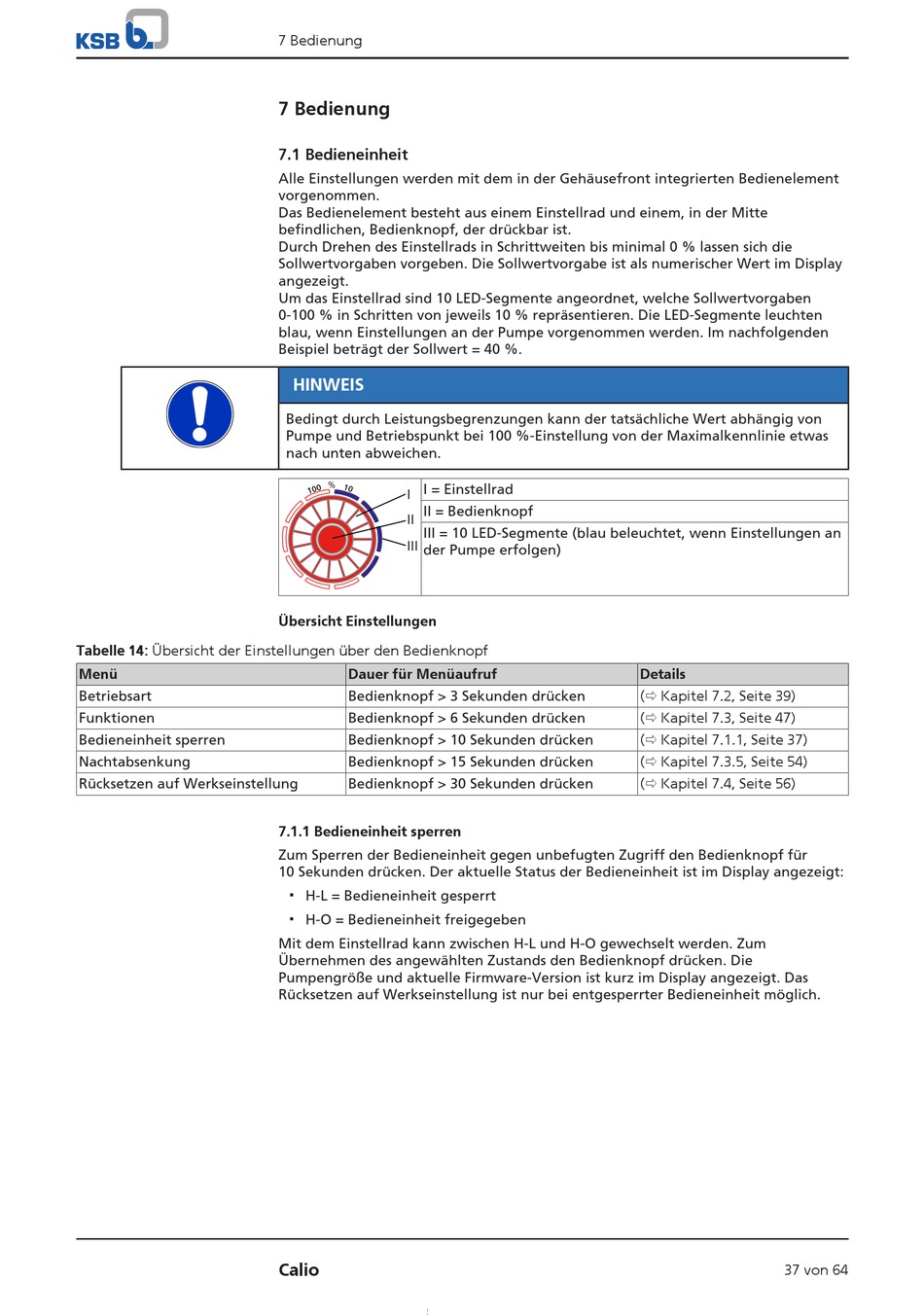

Bedienung; Bedieneinheit; Bedieneinheit Sperren - KSB Calio Betriebs-/Montageanleitung

Tabelle 14: Übersicht der Einstellungen über den Bedienknopf
Menü
Betriebsart
Funktionen

Bedieneinheit sperren

Nachtabsenkung
Rücksetzen auf Werkseinstellung

7 Bedienung

7 Bedienung

7.1 Bedieneinheit

Alle Einstellungen werden mit dem in der Gehäusefront integrierten Bedienelement
vorgenommen.
Das Bedienelement besteht aus einem Einstellrad und einem, in der Mitte
befindlichen, Bedienknopf, der drückbar ist.
Durch Drehen des Einstellrads in Schrittweiten bis minimal 0 % lassen sich die
Sollwertvorgaben vorgeben. Die Sollwertvorgabe ist als numerischer Wert im Display
angezeigt.
Um das Einstellrad sind 10 LED-Segmente angeordnet, welche Sollwertvorgaben
0-100 % in Schritten von jeweils 10 % repräsentieren. Die LED-Segmente leuchten
blau, wenn Einstellungen an der Pumpe vorgenommen werden. Im nachfolgenden
Beispiel beträgt der Sollwert = 40 %.
HINWEIS
Bedingt durch Leistungsbegrenzungen kann der tatsächliche Wert abhängig von
Pumpe und Betriebspunkt bei 100 %-Einstellung von der Maximalkennlinie etwas
nach unten abweichen.
%
I = Einstellrad
I
II = Bedienknopf
II
III = 10 LED-Segmente (blau beleuchtet, wenn Einstellungen an
III
der Pumpe erfolgen)
Übersicht Einstellungen
Dauer für Menüaufruf
Bedienknopf > 3 Sekunden drücken
Bedienknopf > 6 Sekunden drücken
Bedienknopf > 10 Sekunden drücken
Bedienknopf > 15 Sekunden drücken
Bedienknopf > 30 Sekunden drücken
7.1.1 Bedieneinheit sperren
Zum Sperren der Bedieneinheit gegen unbefugten Zugriff den Bedienknopf für
10 Sekunden drücken. Der aktuelle Status der Bedieneinheit ist im Display angezeigt:
▪ H-L = Bedieneinheit gesperrt
▪ H-O = Bedieneinheit freigegeben
Mit dem Einstellrad kann zwischen H-L und H-O gewechselt werden. Zum
Übernehmen des angewählten Zustands den Bedienknopf drücken. Die
Pumpengröße und aktuelle Firmware-Version ist kurz im Display angezeigt. Das
Rücksetzen auf Werkseinstellung ist nur bei entgesperrter Bedieneinheit möglich.
Calio
Details
(ð Kapitel 7.2, Seite 39)
(ð Kapitel 7.3, Seite 47)
(ð Kapitel 7.1.1, Seite 37)
(ð Kapitel 7.3.5, Seite 54)
(ð Kapitel 7.4, Seite 56)
37 von 64
