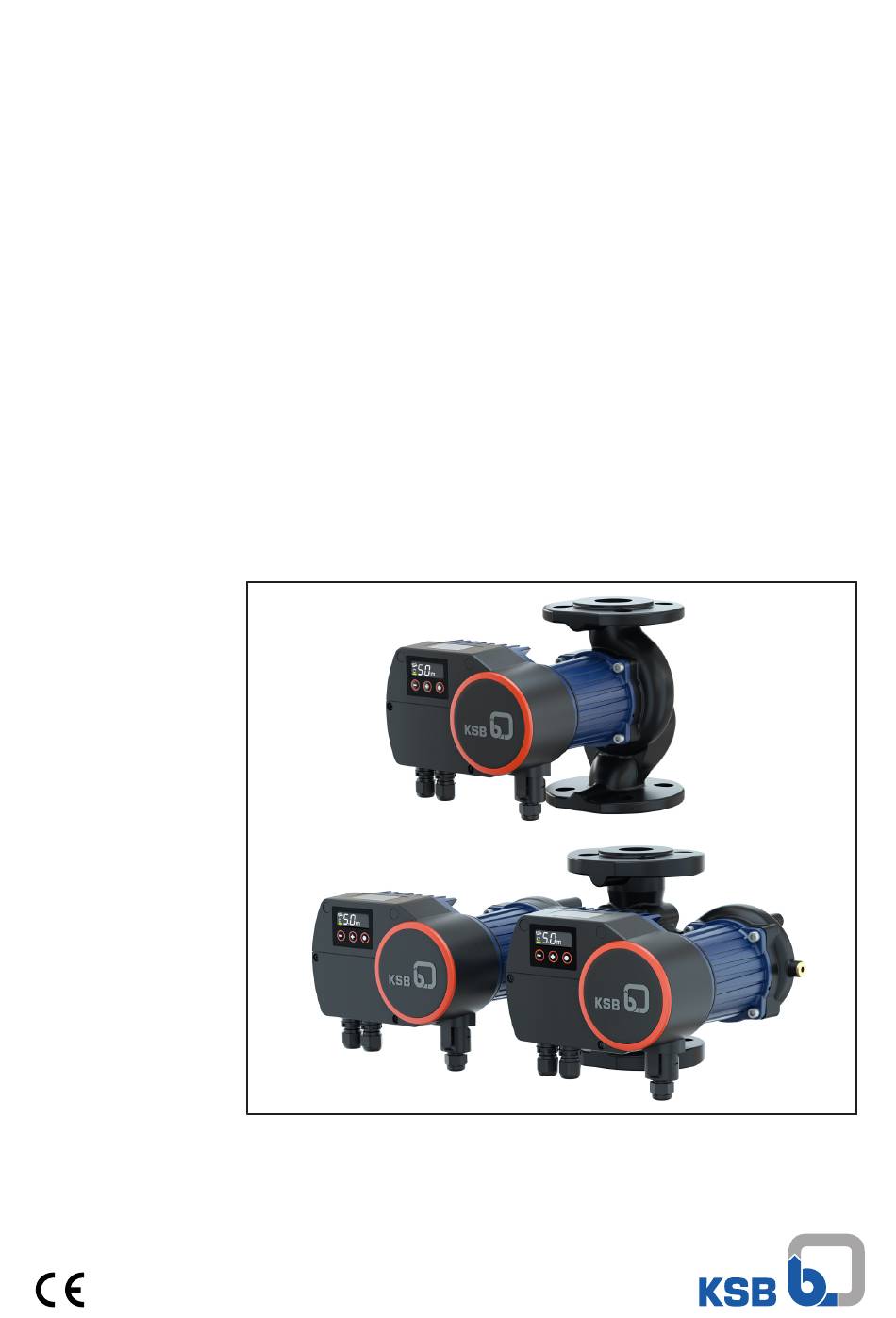

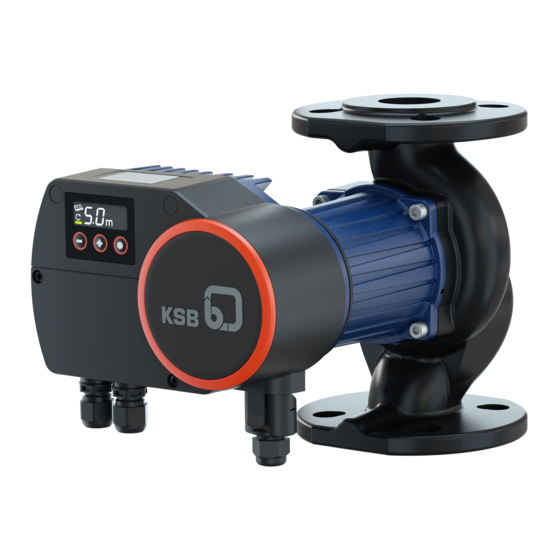

- Seite 1 Hocheffiziente Heizungsumwälzpumpe Calio Pro / Calio Pro Z Betriebs-/ Montageanleitung...
- Seite 2 Impressum Betriebs-/ Montageanleitung Calio Pro / Calio Pro Z Originalbetriebsanleitung Alle Rechte vorbehalten. Inhalte dürfen ohne schriftliche Zustimmung des Herstellers weder verbreitet, vervielfältigt, bearbeitet noch an Dritte weitergegeben werden. Generell gilt: Technische Änderungen vorbehalten. © KSB SE & Co. KGaA, Frankenthal 18.03.2022...
-
Seite 3: Inhaltsverzeichnis
5.6.2 Doppelpumpenbetrieb anschließen .................... 29 5.6.3 Sammelstörmeldung anschließen ..................... 30 Inbetriebnahme/Außerbetriebnahme .................... 32 Inbetriebnahme .............................. 32 6.1.1 Voraussetzung für die Inbetriebnahme ................... 32 6.1.2 Einschalten ............................ 32 Grenzen des Betriebsbereichs........................ 34 6.2.1 Schalthäufigkeit .......................... 34 6.2.2 Umgebungstemperatur ........................ 34 Calio Pro / Calio Pro Z 3 von 64... - Seite 4 Wartung / Inspektion ............................. 55 Entleeren / Reinigen ............................ 55 Pumpenaggregat ausbauen........................... 55 8.3.1 Elektrische Leitung demontieren...................... 57 Störungen: Ursachen und Beseitigung.................... 58 Zugehörige Unterlagen ........................ 59 10.1 Schnittbild mit Einzelteileverzeichnis...................... 59 EU-Konformitätserklärung ........................ 60 Stichwortverzeichnis.......................... 61 Calio Pro / Calio Pro Z 4 von 64...
-
Seite 5: Glossar
Glossar Glossar Druckleitung Rohrleitung, die am Druckstutzen angeschlossen Pumpenaggregat Komplettes Pumpenaggregat bestehend aus Pumpe, Antrieb, Komponenten und Zubehörteilen Saugleitung/Zulaufleitung Rohrleitung, die am Saugstutzen angeschlossen ist Calio Pro / Calio Pro Z 5 von 64... -
Seite 6: Allgemeines
Tabelle 2: Verwendete Symbole Symbol Bedeutung Voraussetzung für die Handlungsanweisung ✓ ⊳ Handlungsaufforderung bei Sicherheitshinweisen ⇨ Handlungsresultat ⇨ Querverweise Mehrschrittige Handlungsanleitung Hinweis gibt Empfehlungen und wichtige Hinweise für den Umgang mit dem Produkt. Calio Pro / Calio Pro Z 6 von 64... -
Seite 7: Kennzeichnung Von Warnhinweisen
Gefahren im Zusammenhang mit magnetischen Feldern und gibt besondere Informationen für Träger von Herzschrittmachern. Warnung vor heißen Oberflächen Dieses Symbol kennzeichnet in Kombination mit einem Signalwort Gefahren im Zusammenhang mit heißen Oberflächen. Calio Pro / Calio Pro Z 7 von 64... -
Seite 8: Sicherheit
2.2.1 Vermeidung vorhersehbarer Fehlanwendungen ▪ Alle Sicherheitshinweise sowie Handlungsanweisungen der vorliegenden Betriebsanleitung befolgen. ▪ Niemals die im Datenblatt oder in der Dokumentation genannten zulässigen Einsatzbereiche und Verwendungsgrenzen bezüglich Druck, Temperatur etc. überschreiten. Calio Pro / Calio Pro Z 8 von 64... -
Seite 9: Personalqualifikation Und Personalschulung
▪ Gefährdung durch elektrische Energie ausschließen (Einzelheiten hierzu siehe landesspezifische Vorschriften und/oder örtliche Energieversorgungsunternehmen). ▪ Wenn durch ein Ausschalten der Pumpe keine Erhöhung des Gefahrenpotenzials droht, bei Aufstellung des Pumpenaggregats ein NOT-HALT-Befehlsgerät in unmittelbarer Nähe von Pumpe/Pumpenaggregat vorsehen. Calio Pro / Calio Pro Z 9 von 64... -
Seite 10: Sicherheitshinweise Für Wartung, Inspektion Und Montage
Wiederinbetriebnahme die aufgeführten Punkte für die Inbetriebnahme beachten. (ð Kapitel 6.1, Seite 32) 2.8 Unzulässige Betriebsweisen Niemals die Pumpe/Pumpenaggregat außerhalb der im Datenblatt sowie in der Betriebsanleitung angegebenen Grenzwerte betreiben. Die Betriebssicherheit der gelieferten Pumpe/Pumpenaggregats ist nur bei bestimmungsgemäßer Verwendung gewährleistet. Calio Pro / Calio Pro Z 10 von 64... -
Seite 11: Transport/Lagerung/Entsorgung
ü Transportmittel / Hebemittel sind gemäß Gewichtsangabe (siehe Baureihenheft) ausgewählt und vorhanden. 1. Pumpenaggregat wie abgebildet anschlagen und transportieren. 2. Pumpenaggregat am Montageort vorsichtig ablegen und gegen Beschädigungen und Wegrollen sichern. Calio Pro / Calio Pro Z 11 von 64... -
Seite 12: Lagerung / Konservierung
Bei Einlagerung einer bereits betriebenen Pumpe/Pumpenaggregat (ð Kapitel 6.3.2, Seite 36) beachten. Tabelle 4: Umgebungsbedingungen Lagerung Umgebungsbedingung Wert Relative Feuchte Maximal 80 % Umgebungstemperatur 0 °C bis + 40 °C ▪ Gut belüftet ▪ Trocken ▪ Staubfrei ▪ Stoßfrei ▪ Erschütterungsfrei Calio Pro / Calio Pro Z 12 von 64... -
Seite 13: Rücksendung
Fette und Schmierflüssigkeiten bei der Demontage sammeln. 2. Pumpenwerkstoffe trennen z. B. nach: - Metall - Kunststoff - Elektronikschrott - Fette und Schmierflüssigkeiten. 3. Nach örtlichen Vorschriften entsorgen oder einer geregelten Entsorgung zuführen. Calio Pro / Calio Pro Z 13 von 64... - Seite 14 Ende der Lebensdauer nicht im Hausmüll entsorgt werden. Zur Rückgabe den jeweiligen örtlichen Entsorgungspartner kontaktieren. Wenn das alte Elektrogerät oder Elektronikgerät personenbezogene Daten enthält, ist der Betreiber selbst für deren Löschung verantwortlich, bevor die Geräte zurückgeben werden. Calio Pro / Calio Pro Z 14 von 64...
-
Seite 15: Beschreibung
Doppelpumpe Anschluss Rp 1 Rp 1 1/4 DN 32 DN 40 DN 50 DN 65 Förderhöhe H Förderhöhe × 10 Beispiel: 4 m × 10 = 40 Ohne Angabe Bei Förderstrom Q = 0 m³/h Calio Pro / Calio Pro Z 15 von 64... -
Seite 16: Typenschild
4 Schutzart 10 Temperaturklasse 5 Druckstufe 11 Energieeffizienzindex EEI 6 Produktionsnummer 12 QR-Code Schlüssel für Beispiel: 291351XX-A202144-XXXX1 Produktionsnummer Tabelle 6: Erklärung zur Produktionsnummer Ziffer Bedeutung 291351XX Materialnummer 2021 Produktionsjahr Produktionswoche XXXX1 Laufende Zählnummer Calio Pro / Calio Pro Z 16 von 64... -
Seite 17: Konstruktiver Aufbau
Meldefunktionen und Anzeigefunktionen ▪ Anzeige der eingestellten Förderhöhe ▪ Anzeige der Drehzahlstufe ▪ Anzeige des Pumpenaggregat-Status (in Betrieb / außer Betrieb) ▪ Anzeige von Fehlercodes im Display ▪ Sammelstörmeldung (potentialfreier Wechslerkontakt) Calio Pro / Calio Pro Z 17 von 64... -
Seite 18: Aufbau Und Wirkungsweise
Fördermediums in Druck umgewandelt und das Fördermedium zum Druckstutzen (7) geleitet, über den es aus der Pumpe austritt. Der Pumpenrotor (9) ist in Radialgleitlagern (8) gelagert. Die Radialgleitlager (8) sind im Stator (11) aufgenommen. Calio Pro / Calio Pro Z 18 von 64... -
Seite 19: Geräuscherwartungswerte
Einzelpumpe: ▪ Zweiteilige Wärmedämmschale (Einzelpumpe) Doppelpumpe: ▪ Vorkonfektioniertes Dualverbindungskabel 4.9 Abmessungen und Gewichte Angaben über Maße und Gewichte dem Baureihenheft der Pumpe / Pumpenaggregat entnehmen. 4.10 Zubehör ▪ Pumpenverschraubungen ▪ Distanzsstücke Calio Pro / Calio Pro Z 19 von 64... -
Seite 20: Aufstellung/Einbau
▪ Die Daten auf dem Typenschild des Pumpenaggregats sind geprüft. Das Pumpenaggregat muss für den Betrieb am vorhandenen Energieversorgungsnetz geeignet sein. (ð Kapitel 4.4, Seite 16) ▪ Das zu fördernde Fördermedium entspricht den erlaubten Fördermedien. (ð Kapitel 6.2.5.1, Seite 35) Calio Pro / Calio Pro Z 20 von 64... -
Seite 21: Pumpenaggregat Einbauen
Darauf achten, dass keine Leckageflüssigkeit auf das Pumpenaggregat tropft. HINWEIS Durchflussrichtung der Pumpe bei vertikalem Einbau sollte nach oben sein. HINWEIS Ansammlungen von Verunreinigungen in der Pumpe vermeiden, Pumpe nicht an der tiefsten Stelle der Anlage einbauen. Calio Pro / Calio Pro Z 21 von 64... - Seite 22 1. 4 Zylinderkopfschrauben (1) zwischen Motorgehäuse und Pumpengehäuse lösen und aufbewahren. 2. Elektronikgehäuse in die gewünschte Position drehen und mit den zulässigen Einbaulagen vergleichen. Ggf. neu positionieren. 3. 4 Zylinderkopfschrauben (1) mit einem geeigneten Werkzeug anziehen. Anziehdrehmoment = 9 Nm. Calio Pro / Calio Pro Z 22 von 64...
- Seite 23 5. Dichtung auf der gegenüberliegenden Seite sorgfältig einlegen. 6. Pumpenflansch und Rohrleitungsflansch mit Schrauben verbinden. 7. Schrauben mit einem geeigneten Werkzeug anziehen. Anziehdrehmomente beachten. Tabelle 7: Anziehdrehmoment in Abhängigkeit der Druckstufe Gewinde Anziehdrehmoment [bar] [Nm] 10/16 Calio Pro / Calio Pro Z 23 von 64...
-
Seite 24: Rohrleitung Anschließen
ü Die Nennweiten der Rohrleitungen entsprechen mindestens den Nennweiten der Pumpenanschlüsse. ü Die Rohrleitungen sind unmittelbar vor der Pumpe abgefangen und spannungsfrei angeschlossen. 1. Behälter, Rohrleitungen und Anschlüsse gründlich reinigen, durchspülen und durchblasen (vor allem bei neuen Anlagen). Calio Pro / Calio Pro Z 24 von 64... -
Seite 25: Einhausung / Isolierung Montieren
ü Mitgelieferte Wärmedämmschale ist vorhanden. 1. Mitgelieferte Wärmedämmschale am Pumpengehäuse anbringen. Kälteanwendung Abb. 8: Kondensatöffnung 1. Pumpengehäuse mit geeigneten Mitteln isolieren. Die Kondensatöffnung (1) an der Unterseite des Motorgehäuses muss frei sein. Calio Pro / Calio Pro Z 25 von 64... -
Seite 26: Elektrisch Anschließen
▷ Anschlussabdeckung ausschließlich zum Anschluss / Abklemmen des Sammelstörmelderelais und/oder des Dualverbindungskabels öffnen. ▷ Evtl. vorhandene Fremdspannung der Relaismeldungen und Steuerleitungen ausschalten und gegen Wiedereinschalten sichern. ▷ Anschlussabdeckungen während des Betriebs und Wartungsarbeiten geschlossen halten. Calio Pro / Calio Pro Z 26 von 64... -
Seite 27: Elektrische Anschlussleitung Anschließen
Leiterenden frei zugänglich sind. 5. Elektrische Anschlussleitung gemäß nachstehender Abbildung abisolieren. Schutzleiter ca. 18 mm abisolieren, Neutralleiter und L-Leiter ca. 13 mm abisolieren. Jede Ader mindestens 6 mm abisolieren. Mehradrige / flexible elektrische Leitungen mit Aderendhülsen versehen. Calio Pro / Calio Pro Z 27 von 64... - Seite 28 Auf die korrekte Lage der Nase achten. Abb. 11: Kontakteinsatz mit dem Steckergehäuse montieren 1 Nase 8. Überwurfmutter und Dichtring auf das Gewinde am Steckergehäuse schrauben. Anziehdrehmoment = 1 Nm. 9. Anschlussstecker an Pumpenaggregat anschließen. Calio Pro / Calio Pro Z 28 von 64...
-
Seite 29: Doppelpumpenbetrieb Anschließen
6. Schirmklemme (2) auf die Schirmung des Dualverbindungskabels klemmen. 7. Schirmklemme (2) mit Schraube 3,5 × 6,5 (3) an der vorgesehenen Bohrung der Steuerungsplatine montieren. Schraube handfest anziehen. Im Lieferumfang der Doppelpumpen enthalten. Calio Pro / Calio Pro Z 29 von 64... -
Seite 30: Sammelstörmeldung Anschließen
Abb. 15: Elektrischer Anschlussplan Sammelstörmeldung Keine Sammelstörmeldung oder keine Versorgungsspannung / Alarm liegt nicht an Sammelstörmeldung (Pumpenrotor dreht nicht) / Alarm liegt an Öffnerkontakt, im Normalfall geschlossen und leitende Verbindung zu C Calio Pro / Calio Pro Z 30 von 64... - Seite 31 4. Elektrische Leitung durch die Kabelverschraubung in den Anschlussraum führen. 5. Überwurfmutter und Dichtring handfest aufschrauben. 6. Elektrische Leitung mit dem Sammelstörmeldung-Klemmenpaar (Relay) verdrahten. Siehe elektrischer Anschlussplan Sammelstörmeldung. 7. Anschlussabdeckung mit Schrauben (1) montieren. Anziehdrehmoment = 0,8 Nm. Calio Pro / Calio Pro Z 31 von 64...
-
Seite 32: Inbetriebnahme/Außerbetriebnahme
▷ Heiße Oberflächen nicht berühren. ▷ Geeignete persönliche Schutzausrüstung tragen. ACHTUNG Abnormale Geräusche, Vibrationen, Temperaturen oder Leckagen Beschädigung der Pumpe! ▷ Pumpe/Pumpenaggregat sofort ausschalten. ▷ Pumpenaggregat erst nach Beseitigung der Ursachen wieder in Betrieb nehmen. Calio Pro / Calio Pro Z 32 von 64... - Seite 33 2. Absperrorgan in der Druckleitung voll öffnen. 3. Pumpenaggregat einschalten und ca. 1 Minute laufen lassen. 4. Absperrorgan in der Druckleitung schließen. 5. Pumpe entlüften. (ð Kapitel 7.4.2, Seite 52) 6. Absperrorgan in der Druckleitung voll öffnen. Calio Pro / Calio Pro Z 33 von 64...
-
Seite 34: Grenzen Des Betriebsbereichs
Aufstellungshöhen >300 m ist ein Zuschlag von 0,01 bar / 100 m erforderlich. Tabelle 12: Minimaler Zulaufdruck p in Abhängigkeit von der Fördermediumstemperatur T Fördermediumstemperatur Minimaler Zulaufdruck [°C] [bar] ≤ 80 81 bis 95 96 bis 110 Calio Pro / Calio Pro Z 34 von 64... -
Seite 35: Maximaler Betriebsdruck
▪ Höher viskose Medien (Wasser-Glykol-Gemisch bis Mischungsverhältnis 1:1) 6.2.5.2 Dichte des Fördermediums ACHTUNG Überschreitung der zulässigen Fördermediumdichte Überlastung des Motors! ▷ Angaben zur Dichte im Datenblatt beachten. Die Leistungsaufnahme des Pumpenaggregats ändert sich proportional zur Dichte des Fördermediums. Calio Pro / Calio Pro Z 35 von 64... -
Seite 36: Fördermediumstemperatur
Pumpenzuflussbereich. Pumpe / Pumpenaggregat wird ausgebaut und eingelagert ü Pumpe ist ordnungsgemäß entleert (ð Kapitel 8.2, Seite 55) und die Sicherheitsbestimmungen zur Demontage der Pumpe sind eingehalten. 1. Zusätzliche Hinweise und Angaben beachten. (ð Kapitel 3, Seite 11) Calio Pro / Calio Pro Z 36 von 64... -
Seite 37: Wiederinbetriebnahme
Schutzeinrichtungen wieder fachgerecht anbringen und in Funktion setzen. Für die Wiederinbetriebnahme die Punkte für Inbetriebnahme (ð Kapitel 6.1, Seite 32) und Grenzen des Betriebsbereiches (ð Kapitel 6.2, Seite 34) beachten. Vor Wiederinbetriebnahme der Pumpe / Pumpenaggregat zusätzlich Maßnahmen für Wartung / Instandhaltung durchführen. (ð Kapitel 8, Seite 55) Calio Pro / Calio Pro Z 37 von 64... -
Seite 38: Bedienung
Tabelle 14: Übersicht Bedienknöpfe Bedienknopf Funktion ▪ Betriebsart wählen. ▪ Hintergrundbeleuchtung aktivieren. ▪ Sollwert speichern. ▪ Betriebsart ändern. ▪ Einstellung erhöhen. ▪ Sollwert erhöhen. ▪ Betriebsart ändern. ▪ Einstellung verringern. ▪ Sollwert verringern. Calio Pro / Calio Pro Z 38 von 64... -
Seite 39: Display
▪ Symbol leuchtet bei aktivem Doppelpumpenbetrieb. – Pumpenaggregate laufen im Duty oder Stand-by Betrieb. Fehlermeldung (z. B. Alarm 81) ▪ Warnung / Alarm wird als Fehlercode (10 - 90) im Display dargestellt. Calio Pro / Calio Pro Z 39 von 64... -
Seite 40: Betriebsarten
25-80 25-100 30-40 30-60 30-80 30-100 30-120 32-40 32-60 32-80 32-100 32-120 40-40 40-60 40-70 40-80 40-90 40-100 50-40 50-60 50-80 50-90 65-60 Doppelpumpe 30-60 30-100 32-80 32-120 40-80 40-100 50-80 Calio Pro / Calio Pro Z 40 von 64... -
Seite 41: Konstantdruckregelung
Schritt 3: Sollwerteinstellung vornehmen ▪ Blinkenden Förderhöhensollwert durch Drücken des Bedienknopfs (+) oder (-) erhöhen oder verringern. ▪ Bedienknopf (●) zum Bestätigen des Sollwerts drücken. – Der eingestellte Sollwert leuchtet und ist speichernd hinterlegt. Calio Pro / Calio Pro Z 41 von 64... -
Seite 42: Proportionaldruckregelung
Abhängig vom Förderstrom verringert oder erhöht die Proportionaldruckregelung den Föderhöhensollwert linear über den zulässigen Förderstrombereich zwischen und H . Die Einstellung des Sollwerts erfolgt über die Bedieneinheit. Abb. 20: Funktion Proportionaldruckregelung Einstellung Abb. 21: Einstellung Proportionaldruckregelung Calio Pro / Calio Pro Z 42 von 64... - Seite 43 Schritt 3: Sollwerteinstellung vornehmen ▪ Blinkenden Sollwert durch Drücken des Bedienknopfs (+) oder (-) erhöhen oder verringern. ▪ Bedienknopf (●) zum Bestätigen des Sollwerts drücken. – Der eingestellte Sollwert leuchtet und ist speichernd hinterlegt. Calio Pro / Calio Pro Z 43 von 64...
-
Seite 44: Dynamische Steuerung (Dynamic Control)
▪ Ist die Anlagencharakteristik unbekannt: – Standardeinstellungen übernehmen und die dynamische Steuerung aktivieren. Das Pumpenaggregat erkennt durch die Drehzahlregelung automatisch die Anlagencharakteristik und optimiert den Betriebspunkt. Kennlinie bei vollständig geöffneten Thermostatventilen Calio Pro / Calio Pro Z 44 von 64... - Seite 45 Schritt 3: Sollwerteinstellung vornehmen ▪ Blinkenden Förderhöhensollwert durch Drücken des Bedienknopfs (+) oder (-) erhöhen oder verringern. ▪ Bedienknopf (●) zum Bestätigen des Sollwerts drücken. – Der eingestellte Sollwert leuchtet und ist speichernd hinterlegt. Calio Pro / Calio Pro Z 45 von 64...
-
Seite 46: Stellerbetrieb
– Sollwert 1 = Untere Drehzahlstufe – Sollwert 2 = Mittlere Drehzahlstufe – Sollwert 3 = Obere Drehzahlstufe ▪ Bedienknopf (●) zum Bestätigen des Sollwerts drücken. – Der eingestellte Sollwert leuchtet und ist speichernd hinterlegt. Calio Pro / Calio Pro Z 46 von 64... -
Seite 47: Funktionen
▪ Bedienknopf (●) für 6 Sekunden drücken. – Das Symbol blinkt. Schritt 2: Doppelpumpenbetrieb (DUAL) aktivieren / deaktivieren ▪ Bedienknopf (●) drücken. – Symbol leuchtet: Doppelpumpenbetrieb (DUAL) aktiviert – Symbol erlischt: Doppelpumpenbetrieb (DUAL) deaktiviert Calio Pro / Calio Pro Z 47 von 64... -
Seite 48: Schutzfunktionen
▪ Das Pumpenaggregat ist ausgeschalten / der Motor dreht nicht. ▪ Das Sammelstörrelais gibt eine Meldung aus. ▪ Kann die Pumpensteuerung das Pumpenaggregat selbständig nicht wieder starten, bleibt das Pumpenaggregat dauerhaft im Fehlerzustand. Calio Pro / Calio Pro Z 48 von 64... - Seite 49 Warnung deaktiviert wird. Steigt die Temperatur läuft mit reduzierter Drehzahl. weiter, erscheint der Alarm 51 im Display und die rote LED leuchtet. Zulässige Temperaturbereiche der Fördermediumstemperatur und der Umgebungstemperatur prüfen. (ð Kapitel 6.2, Seite 34) Calio Pro / Calio Pro Z 49 von 64...
- Seite 50 Versorgungsspannung mit den Angaben auf dem Grenze. Typenschild vergleichen. Versorgungsspannung messen. Testalarm Versorgungsspannung trennen und widerherstellen oder Testalarm deaktivieren. (ð Kapitel 7.4.3, Seite 53) 8... Motorfehler Versorgungsspannung für 1 Minute trennen. Versorgungsspannung nach 1 Minute wieder einschalten. Pumpenaggregat austauschen oder -Service verständigen. Calio Pro / Calio Pro Z 50 von 64...
-
Seite 51: Erweiterte Funktionen
Schritt 3: Bedieneinheit sperren / entsperren ▪ Gewünschten Status durch Drücken des Bedienknopfs (+) oder (-) wählen. – H0 = Bedieneinheit entsperrt – H1 = Bedieneinheit gesperrt ▪ Bedienknopf (●) zum Bestätigen des Status drücken. Calio Pro / Calio Pro Z 51 von 64... -
Seite 52: Entlüftung
Schritt 4: Entlüftung aktivieren / deaktivieren ▪ Gewünschten Status durch Drücken des Bedienknopfs (+) oder (-) wählen. – U0 = Entlüftung deaktiviert. – U1 = Entlüftung aktiviert. ▪ Bedienknopf (●) zum Bestätigen des Status drücken. Calio Pro / Calio Pro Z 52 von 64... -
Seite 53: Testalarm
Schritt 4: Testalarm aktivieren / deaktivieren ▪ Gewünschten Status durch Drücken des Bedienknopfs (+) oder (-) wählen. – A-0 = Testalarm deaktiviert. – A-1 = Testalarm aktiviert. ▪ Bedienknopf (●) zum Bestätigen des Status drücken. Calio Pro / Calio Pro Z 53 von 64... -
Seite 54: Informationen
Deaktiviert die Funktion Doppelpumpenbetrieb (DUAL) Sollwerte 50 % Tabelle 29: Zurücksetzen auf Werkseinstellung Schritt 1: Zurücksetzen aktivieren ▪ Bedienknopf (●) für 30 Sekunden drücken. – Die Anzeige des Förderhöhensollwerts erlischt. – Das Pumpenaggregat ist auf Werkseinstellungen zurückgesetzt. Calio Pro / Calio Pro Z 54 von 64... -
Seite 55: Wartung / Instandhaltung
▷ Anschlussabdeckung ausschließlich zum Anschluss / Abklemmen des Sammelstörmelderelais und/oder des Dualverbindungskabels öffnen. ▷ Evtl. vorhandene Fremdspannung der Relaismeldungen und Steuerleitungen ausschalten und gegen Wiedereinschalten sichern. ▷ Anschlussabdeckungen während des Betriebs und Wartungsarbeiten geschlossen halten. Calio Pro / Calio Pro Z 55 von 64... - Seite 56 ▷ Magnetische Teile aus der Nähe des Rotors entfernen. ▷ Montageplatz sauber halten. ▷ Sicherheitsabstand von mindestens 0,3 m zu elektronischen Bauteilen einhalten. WARNUNG Heiße Oberfläche Verletzungsgefahr! ▷ Pumpenaggregat auf Umgebungstemperatur abkühlen lassen. Calio Pro / Calio Pro Z 56 von 64...
-
Seite 57: Elektrische Leitung Demontieren
1. Versorgungsspannung trennen und gegen Wiedereinschalten sichern. 2. Anschlussstecker vom Pumpenaggregat lösen. 3. Gemäß nachstehender Abbildung mit einem geeigneten Werkzeug den Kontakteinsatz durch Hebelwirkung lösen. Abb. 29: Kontakteinsatz demontieren 4. Kontakteinsatz aus dem Steckergehäuse ziehen. Calio Pro / Calio Pro Z 57 von 64... -
Seite 58: Störungen: Ursachen Und Beseitigung
▪ Anlage und Pumpe entlüften. (ð Kapitel 6.1.2, Seite 32) ▪ Pumpe läuft trocken ▪ Pumpe auffüllen. (ð Kapitel 6.1.2, Seite 32) ▪ Siehe Fehlermeldungen. ▪ Siehe Fehlermeldungen. (ð Kapitel 7.3.4, Seite 48) (ð Kapitel 7.3.4, Seite 48) Für die Behebung von Störungen an unter Druck stehenden Bauteilen, Pumpenaggregat drucklos setzen. Calio Pro / Calio Pro Z 58 von 64... -
Seite 59: Zugehörige Unterlagen
10 Zugehörige Unterlagen 10 Zugehörige Unterlagen 10.1 Schnittbild mit Einzelteileverzeichnis 81-59 Abb. 30: Schnittbild Tabelle 31: Einzelteileverzeichnis Teile-Nr. Benennung Teile-Nr. Benennung Spiralgehäuse 81-59 Stator Laufrad Pumpenrotor Gleitlager Calio Pro / Calio Pro Z 59 von 64... -
Seite 60: Eu-Konformitätserklärung
KSB SE & Co. KGaA Johann-Klein-Straße 9 67227 Frankenthal (Deutschland) Die EU-Konformitätserklärung wurde ausgestellt: Frankenthal, 03.11. 2021 Jochen Schaab Leiter Produktentwicklung Pumpensysteme und Antriebe KSB SE & Co. KGaA Johann-Klein-Straße 9 67227 Frankenthal Calio Pro / Calio Pro Z 60 von 64... -
Seite 61: Stichwortverzeichnis
Transport 11 Typenschild 16 Einlagern 36 Einsatzbereiche 8 Warnhinweise 7 Einschalten 33 Wiederinbetriebnahme 37 Entsorgung 13 Fördermedium Dichte 35 Gewährleistungsansprüche 6 Grenzen des Betriebsbereiches 34 Inbetriebnahme 32 Kennzeichnung von Warnhinweisen 7 Konservieren 36 Konservierung 12 Lager 17 Lagerung 12 Lieferumfang 19 Manuelle Funktionen 17 Melde- und Anzeigefunktionen 17 mitgeltende Dokumente 6 Produktbeschreibung 15 Calio Pro / Calio Pro Z 61 von 64... - Seite 64 KSB SE & Co. KGaA Johann-Klein-Straße 9 • 67227 Frankenthal (Germany) Tel. +49 6233 86-0 www.ksb.com...
