10.1 Explosionsdarstellung mit Einzelteileverzeichnis
101
411

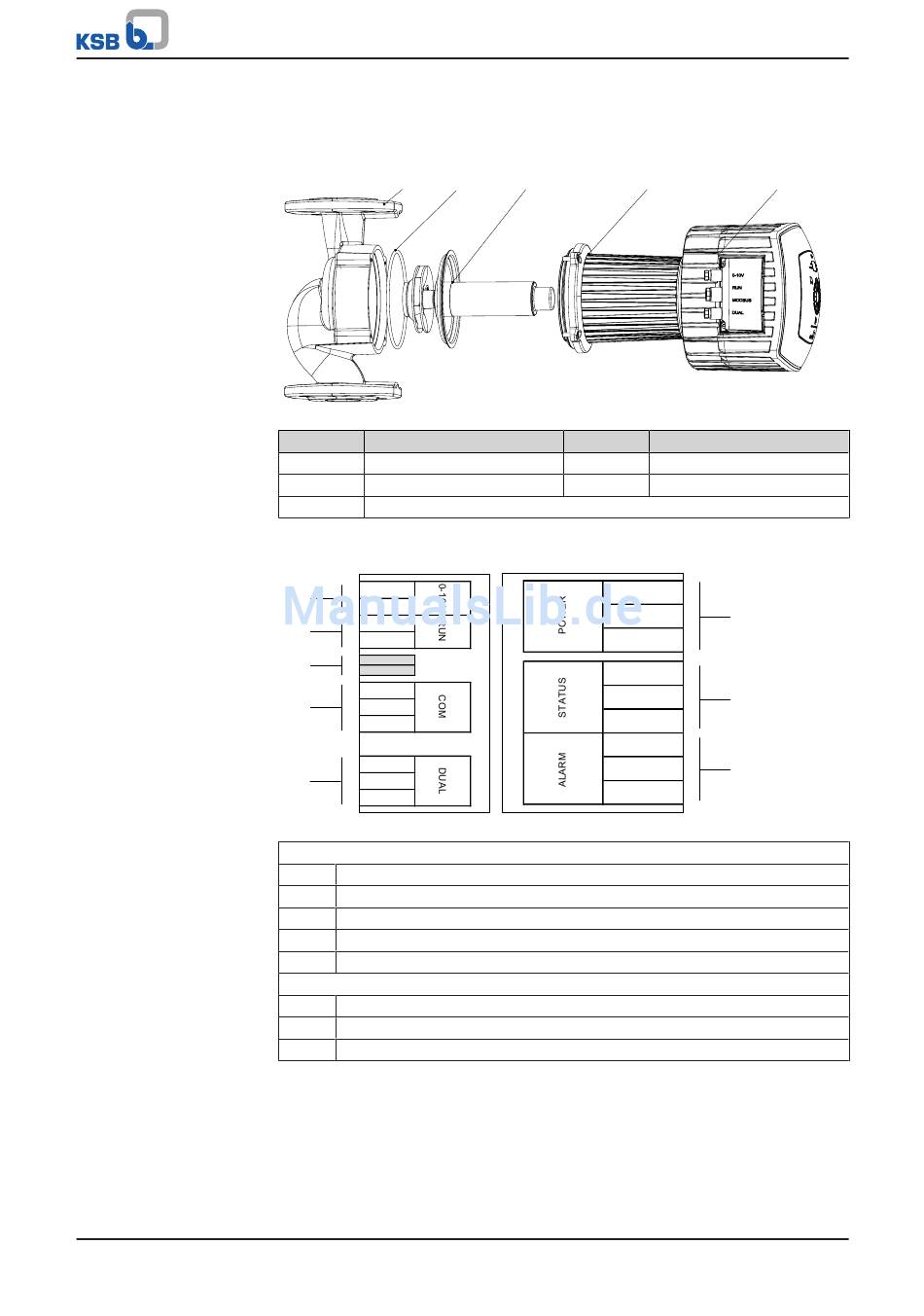

Abb. 27: Explosionsdarstellung
Teile-Nr.
Benennung
01-44
Rotor
81-59
Stator
a
Kühlkörper inkl. Frequenzumrichter
10.2 Elektrischer Anschlussplan
Vin
a1
0 V
R
a2
0 V
1
a3
2
D-
a4
D+
0 V
L
a5
H
0 V
Abb. 28: Elektrischer Anschlussplan Calio
Anschlüsse für Steuerleitungen
a1
Extern 0-10 V
a2
Extern Start / Stopp
a3
Abschlusswiderstand Modbus-Leitung (DIP-Schalter)
a4
Modbus
a5
Doppelpumpenbetrieb
Anschlüsse für Netzspannung und Sammelstörmeldung
b1
Netzspannung 1~230 V Wechselstrom +/- 10%, 50 Hz/60 Hz
b2
Betriebsmeldung
b3
Sammelstörmeldung
Calio
01-44
81-59
Teile-Nr.
Benennung
101
Pumpengehäuse
411
Dichtring
PE
N
L
NO
C
NC
NO
C
NC
a
b1
b2
b3
