4 Beschreibung Pumpe/Pumpenaggregat

4 Beschreibung Pumpe/Pumpenaggregat

4.1 Allgemeine Beschreibung

▪ Hocheffiziente Heizungsumwälzpumpen mit stufenloser Drehzahlregelung
▪ Nicht selbstansaugende Inlinepumpe mit integriertem Permanentmagnetmotor
und elektronischer Drehzahlregelung
Pumpe zum Fördern von reinem, nicht aggressiven Flüssigkeiten, die die
Pumpenwerkstoffe chemisch und mechanisch nicht angreifen.

4.2 Benennung

Beispiel: Calio 40-180
Tabelle 5: Erklärung zur Benennung
Angabe Bedeutung
Calio
Baureihe
40 Anschluss
25
30
32
40
50
65
80
100
180 Förderhöhe H [m]
180

4.3 Typenschild

1
2
1~230V 50/60Hz 0,20 - 2,70A
1~230V 50/60 Hz
3
Class F IP44 46 - 611W
4
5
6
KSB SE & Co. KGaA
Johann-Klein-Straße 9
67227 Frankenthal
Deutschland

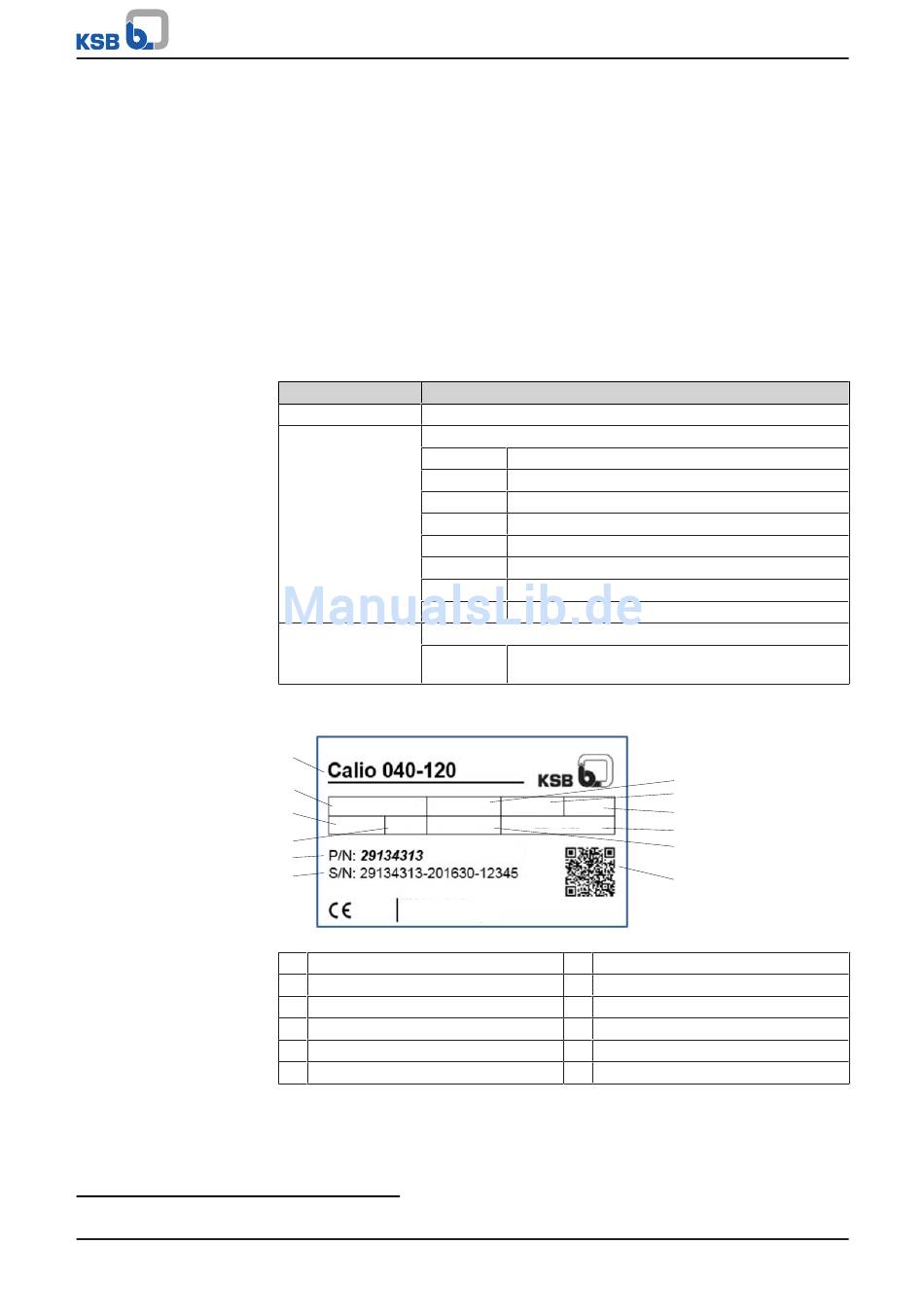

Abb. 4: Typenschild (Beispiel)
1 Baureihe, Baugröße
2 Netzspannung, Frequenz
3 Thermische Klasse
4 Schutzart
5 Materialnummer
6 Produktionsnummer
Calio
Rp 1
1
Rp 1 /
4
DN 32
DN 40
DN 50
DN 65
DN 80
DN 100
1)
Förderhöhe × 10
Beispiel: 18 m × 10 = 180
7
8
PN 6/10 TF110
9
EEI ≤0.20
10
11
12
7 Stromaufnahme
8 Druckstufe
9 Temperaturklasse
10 Energieeffizienzindex EEI
11 Aufnahmeleistung
12 QR-Code
