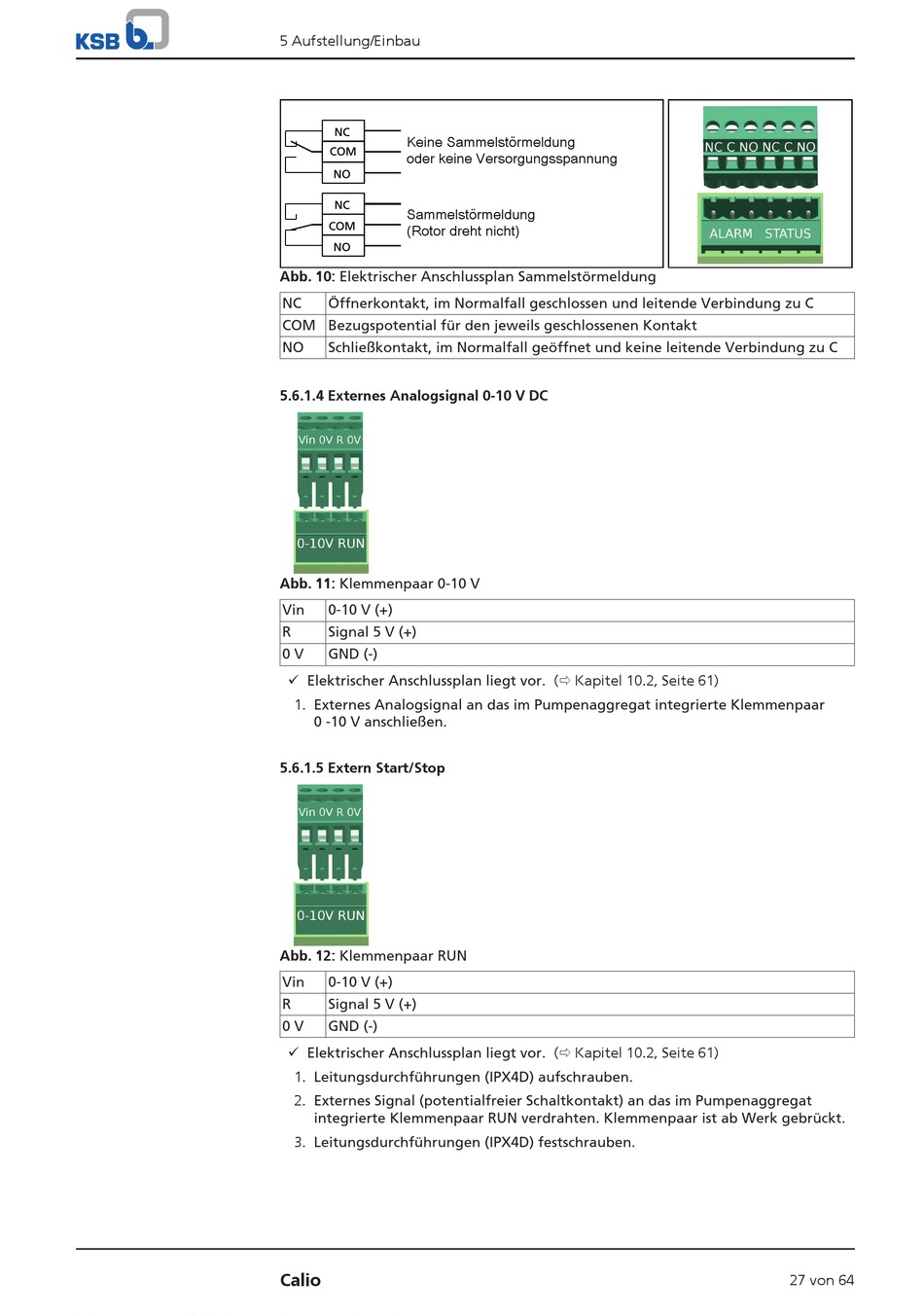

KSB Calio Betriebs-/Montageanleitung Seite 27

5 Aufstellung/Einbau
Keine Sammelstörmeldung
COM
oder keine Versorgungsspannung
Sammelstörmeldung
(Rotor dreht nicht)
Abb. 10: Elektrischer Anschlussplan Sammelstörmeldung
NC Öffnerkontakt, im Normalfall geschlossen und leitende Verbindung zu C
COM Bezugspotential für den jeweils geschlossenen Kontakt
NO Schließkontakt, im Normalfall geöffnet und keine leitende Verbindung zu C
5.6.1.4 Externes Analogsignal 0-10 V DC
Abb. 11: Klemmenpaar 0-10 V
Vin 0-10 V (+)
R Signal 5 V (+)
0 V GND (-)
ü Elektrischer Anschlussplan liegt vor. (ð Kapitel 10.2, Seite 61)
1. Externes Analogsignal an das im Pumpenaggregat integrierte Klemmenpaar
0 -10 V anschließen.
5.6.1.5 Extern Start/Stop
Abb. 12: Klemmenpaar RUN
Vin 0-10 V (+)
R Signal 5 V (+)
0 V GND (-)
ü Elektrischer Anschlussplan liegt vor. (ð Kapitel 10.2, Seite 61)
1. Leitungsdurchführungen (IPX4D) aufschrauben.
2. Externes Signal (potentialfreier Schaltkontakt) an das im Pumpenaggregat
integrierte Klemmenpaar RUN verdrahten. Klemmenpaar ist ab Werk gebrückt.
3. Leitungsdurchführungen (IPX4D) festschrauben.
