8. INBETRIEBNAHME
Für eine gute Ablesbarkeit und Bedienung des Touch-Displays ist es empfehlenswert, die Standfüße des Ladegerä-
tes (siehe Bild 2, Pos. 12) aufzuklappen.
Im weiteren Verlauf der Anleitung beziehen sich die Ziffern im Text immer auf das nebenstehende Bild bzw.
auf die Bilder innerhalb des Abschnittes. Querverweise zu anderen Bildern werden mit der entsprechenden
Bildnummer angegeben.
a) Anfertigen eines Ladekabels
Falls noch nicht vorhanden, fertigen Sie sich ein geeignetes
Ladekabel an. Dazu liegt dem Ladegerät ein vorbereitetes
Kabel mit zwei 4 mm-Bananensteckern auf der einen Seite und
offenen Kabelenden auf der anderen Seite bei.
An den offenen Kabelenden sind geeignete und verpolungssi-
chere Steckverbinder anzulöten, die zu den Hochstrom-Steck-
verbindern am Akku passen müssen. Achten Sie dabei auf eine
sichere Kontaktierung des Steckverbinders mit dem Kabel und
auf die richtige Polung:
Rot = Plus (+)
Schwarz = Minus (-)
Die Lötverbindungen sind mit Schrumpfschlauch zu isolieren.

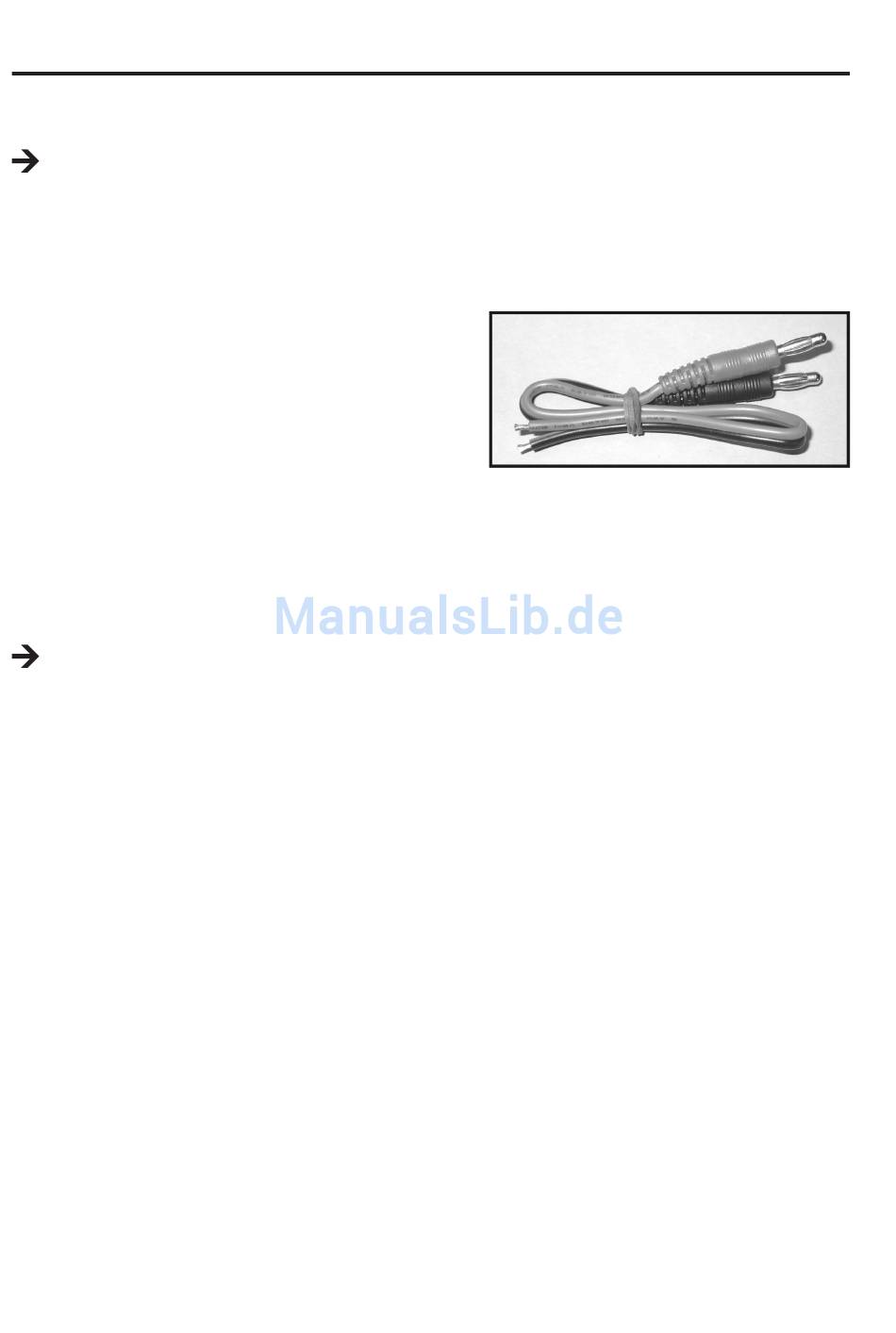

Das Ladekabel (siehe Bild 3) ist lediglich aus fototechnischen Gründen aufgewickelt abgebildet. Für den
Ladevorgang ist das Kabel im abgewickelten Zustand zu verwenden.
Bild 3
