c) Testeur du moteur « MOTOR »
Le testeur du moteur intégré au chargeur vous permet de
contrôler le fonctionnement correct d'une chaîne cinématique
avec un capteur de moteur Brushless et d'afficher les vitesses
de rotation du moteur alors atteintes avec certaines impulsions
d'excitation du régulateur de vitesse.
Attention, important !
Avec les régulateurs de vitesse avec fonction vers
l'avant / vers l'arrière, nous vous recommandons de
définir l'impulsion d'excitation à 1 480 µs avant de
raccorder la batterie d'entraînement sur le régulateur
de vitesse.
Procédez de la manière suivante :

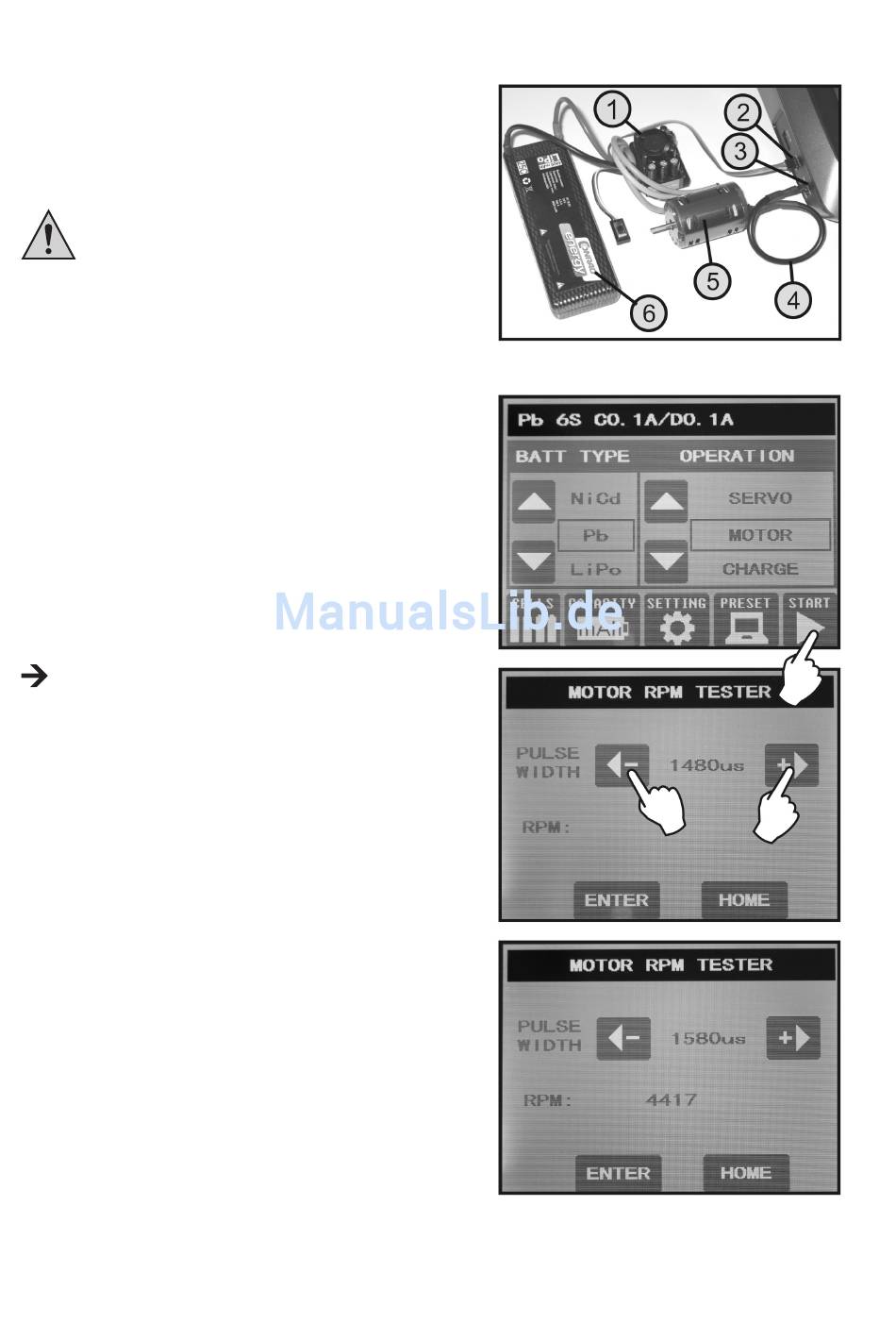

• Raccordez le régulateur de vitesse (1) à la prise femelle de
raccordement du servo / régulateur de vitesse du chargeur
(2).
Le connecteur doit être enfiché en veillant à ce que la
ligne d'impulsions du régulateur de vitesse (en fonction du
fabricant, jaune, blanche ou orange) pointe vers l'entrée du
capteur du moteur Brushless du chargeur (3).
La ligne du capteur (4) du moteur Brushless (5) doit être
débranchée du régulateur de vitesse et raccordée à l'entrée
du capteur du moteur Brushless du chargeur.
La batterie de conduite (6) doit être raccordée par la suite
au régulateur de vitesse.
• Raccordez le chargeur à l'alimentation électrique pour
afficher l'écran de démarrage.
• Dans le champ d'affichage / de saisie « OPERATION »,
sélectionnez la fonction « MOTOR ».
• Activez la fonction à l'aide du champ de saisie
« START6 » ou effleurez la fonction « MOTOR ». L'écran de
test du moteur s'affiche.
• À l'aide des boutons « |- » et « +} », définissez une largeur
d'impulsion « PULSE WIDTH » de 1 480 µs.
• Raccordez maintenant la batterie de conduite au régulateur
de vitesse et allumez ensuite le régulateur de vitesse.
• En modulant la largeur d'impulsion (900 à 2 100 µs), vous
pouvez piloter le moteur et relever simultanément la vitesse
de rotation actuelle sur l'écran.
• Effleurez le bouton « ENTER » ou « HOME » pour retourner
à l'écran de démarrage.
Figure 23
Figure 24
