11. LADEGERÄTE-sONDERFUNkTIONEN
Neben den Lade- und Entladefunktionen bietet das Multiladegerät „T6200" noch weitere Sonderfunktionen, die sich
im praktischen Einsatz bestens bewährt haben.
a) spannungsmessung „vOLT METER"
In diesem Menü können Sie sich die Spannung eines Akkus bzw. Akkupacks anzeigen lassen. Für die Messung
muss das Ladegerät mit der Spannungsquelle (Netzteil/Autobatterie) verbunden sein.
Handelt es sich bei dem zu messenden Akku um einen NiCd-, NiMH- oder Blei-Akku, so wird die Gesamtspannung
des Akkus/Akkupacks angezeigt. Dazu ist es ausreichend den Akku, wie in Bild 6, Abb. A dargestellt, mit einem
Ladekabel am Ladegerät anzuschließen.
Handelt es sich bei dem zu messenden Akku um einen mehrzel-
ligen Lithium-Akku mit Balancer-Anschluss, so muss der Akku
neben dem Ladekabel auch über dem Balancer-Anschluss mit
dem Ladegerät verbunden werden (siehe Bild 6, Abb. B).
• Schließen Sie das Ladegerät an die Stromversorgung an,
damit die Startanzeige zu sehen ist.
• Wählen Sie im Anzeige-/Eingabefeld „BATT TYPE" den Typ
des zu messenden Akkus aus.
Der ausgewählte Akku-Typ wird gleichzeitig auch im
Kopfbalken-Anzeigefeld angezeigt.
• Wählen Sie im Anzeige-/Eingabefeld „OPERATION" die
Funktion „VOLT METER" aus.
• Aktivieren Sie die Funktion mit dem Eingabefeld „START6"
oder berühren Sie die Funktion „VOLT METER". Das Display
schaltet auf die Spannungsanzeige um.
• Bei NiCd-, NiMH- oder Blei-Akkus wird lediglich die Gesamt-
spannung „VOLTAGE" des Akkus angezeigt.
Bei Lithium-Akkus mit angeschlossenem Balancer-Kabel wird
Ihnen die Spannung jeder einzelnen Zelle des Akkupacks
„CELL1 ... CELL6" sowie das dazugehörige Balkendiagramm
angezeigt. Zusätzlich können Sie noch die höchste „MAX:"
und die niedrigste „MIN:" Einzelzellenspannung sowie deren
Spannungsdifferenz „D-V" und die Gesamtspannung „V" des
Akkupacks ablesen.
• Berühren Sie die Schaltfläche „ENTER", um zur Startanzeige
zurückzugelangen.

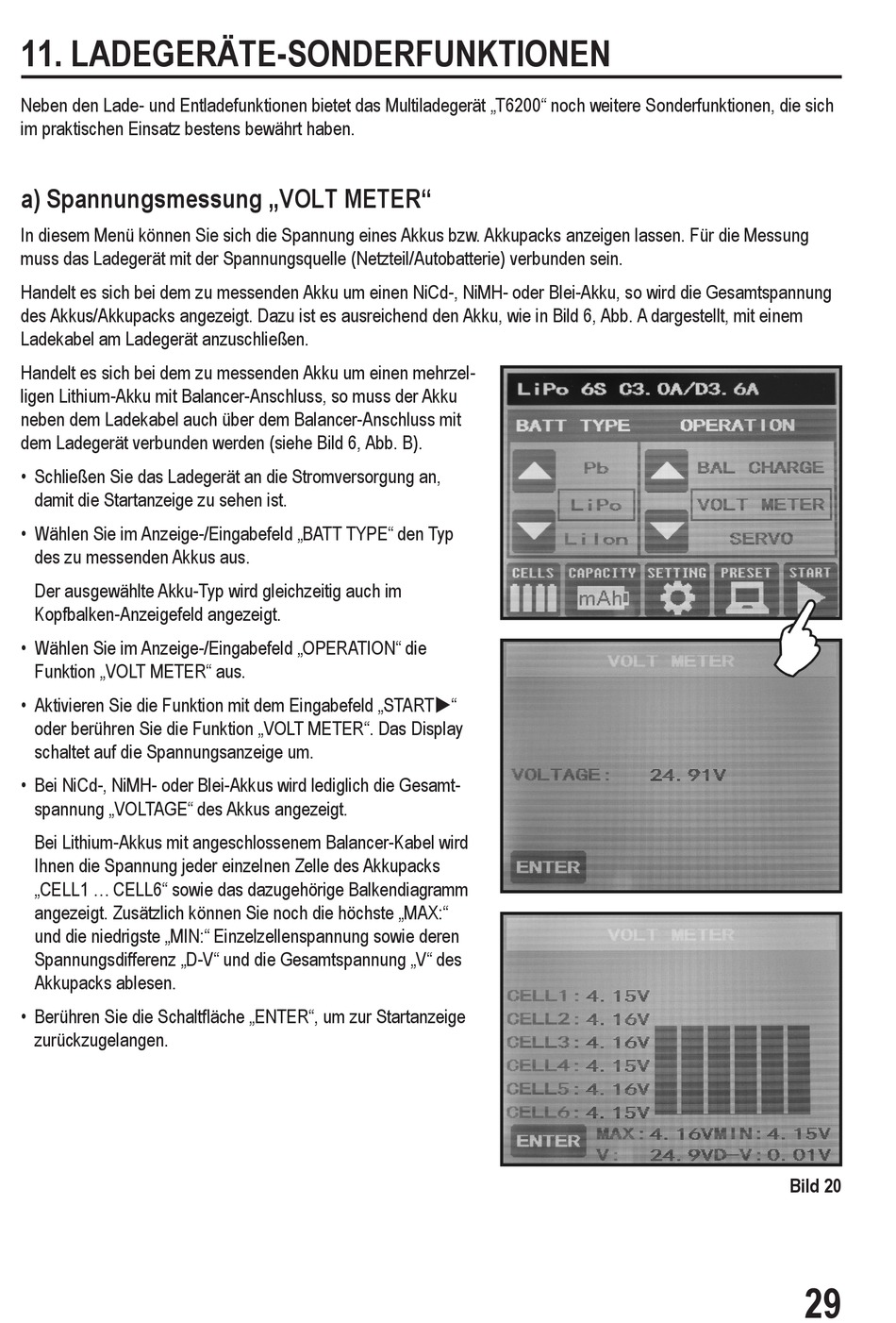

Bild 20
