2.15 Potentiometer im Arm
2
2.15.1
Grundeinstellung ohne Bedienfeld
(3)
(2)
44
Nähmaschinen mit Fadenabschneider sind mit einem Potentiometer
zur Begrenzung der Drehzahl bei größeren Nähfußhüben ausgestattet.
Die Steuerung erkennt über dieses Potentiometer den Nähfußhub und
begrenzt die Drehzahl.
1
Nähmaschinen ohne Bedienfeld sind entsprechend der folgenden
Beschreibung einzustellen.
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Potentiometer nur bei ausgeschalteter Nähmaschine einstellen.
–

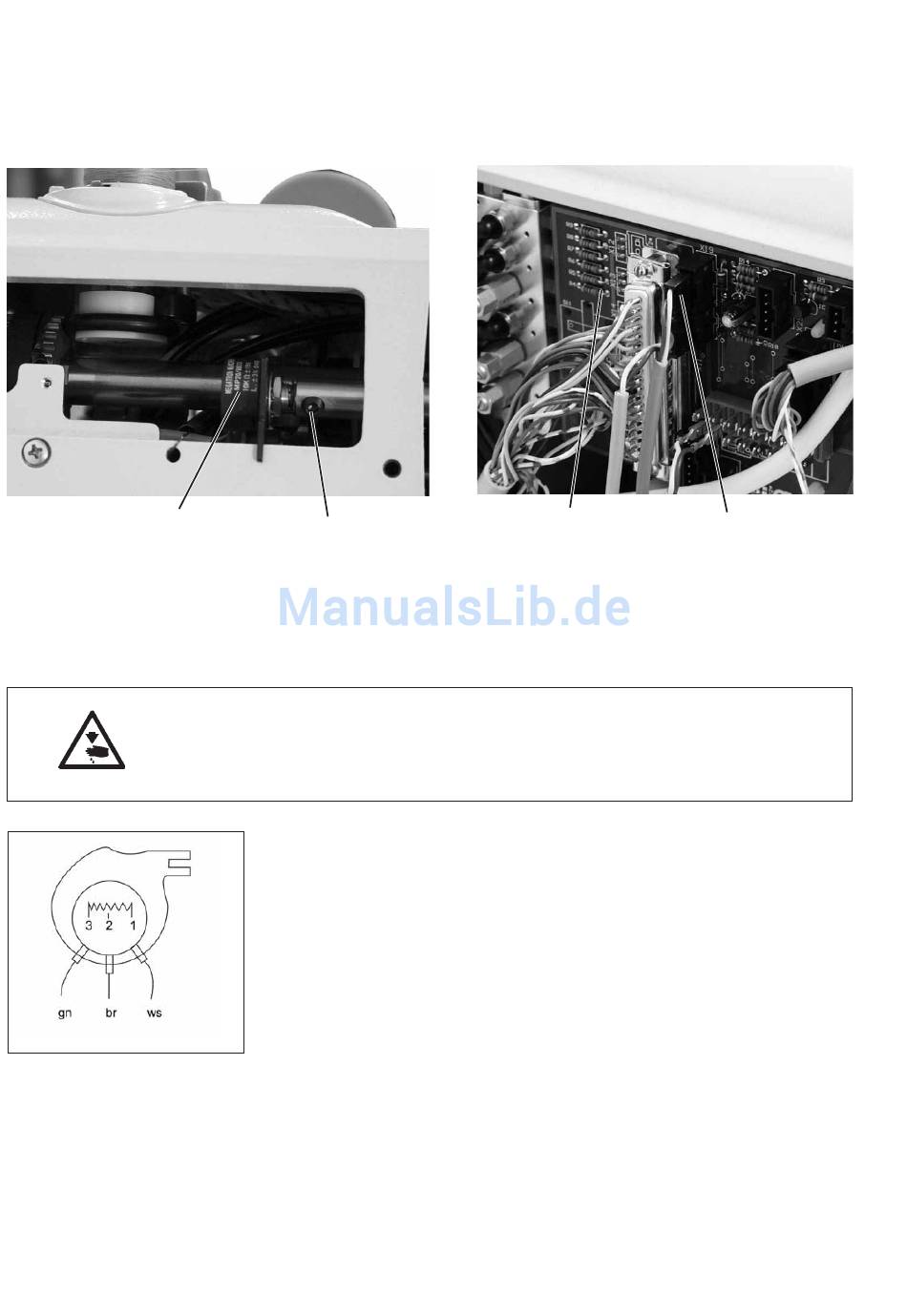

Armdeckel abschrauben.
–
Stecker 3 des Potentiometers an der Leiterplatte 4 herausziehen.
–
Mit einem Ohmmeter den Widerstand an den Klemmen (2) und (3)
des Potentiometers prüfen.
Klemme (3) = grüne Ader
Klemme (2) = braune Ader
Messwert: 7,1 bis 7,3 kOhm
Wenn die genannten Werte nicht stimmen, dann ist die Stellung des
Potentiometers 2 zu korrigieren.
–
Schraube 1 lösen.
–
Welle des Potentiometers 2 auf den entsprechenden Wert
einstellen.
–
Potentiometer ganz in die Bohrung der Stellwelle hineinschieben
und Schraube 1 festdrehen.
–
Stecker 3 des Potentiometers an der Leiterplatte 4 einstecken.
4
3
