1.3 Gradskala auf dem Handrad
Das Handrad 2 ist mit Gradzahlen bedruckt.
Bestimmte Einstellungen werden über diese Handradstellungen
vorgenommen.
–
Handrad so weit drehen, bis die in dieser Anleitung angegebene
Gradzahl auf dem Zeiger 3 steht.
–
Beschriebene Einstellung vornehmen.
Handrad einstellen
–
Maschine mit dem Arretierstift Ø 3 mm in der Position II
abstecken.
–

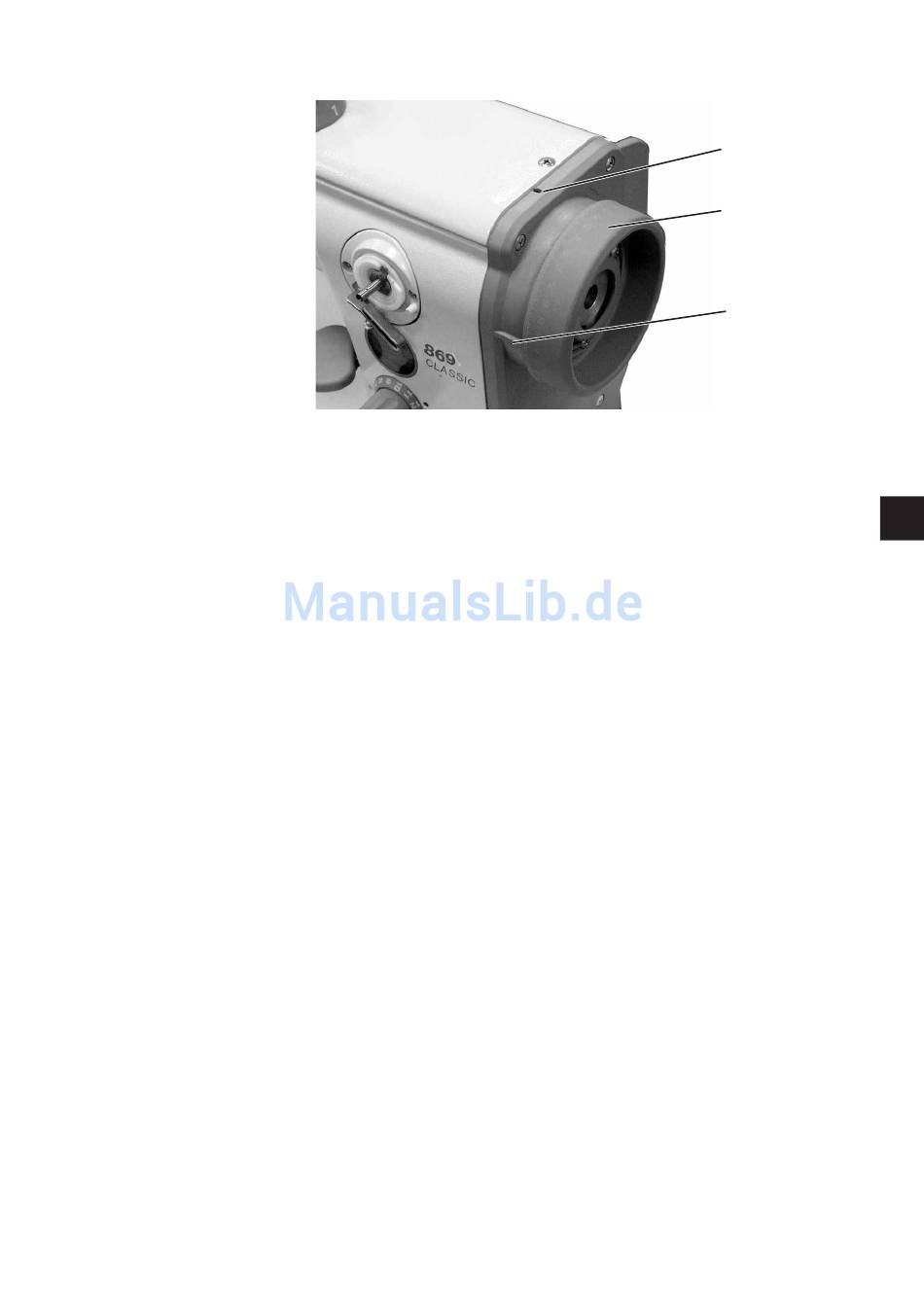

Durch Öffnung 1 die Befestigungsschrauben für das Handrad
lösen.
–
Handrad so verdrehen, dass die Geradzahl "0" auf dem Zeiger 3
steht.
–
Erste Befestigungsschraube wieder festdrehen.
–
Handrad auf 50° drehen und die zweite Befestigungsschraube
festdrehen.
