Nadelstangenhöhe
2
1
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Nadelstangenhöhe nur bei ausgeschalteter Nähmaschine prüfen und
einstellen.
Regel und Kontrolle

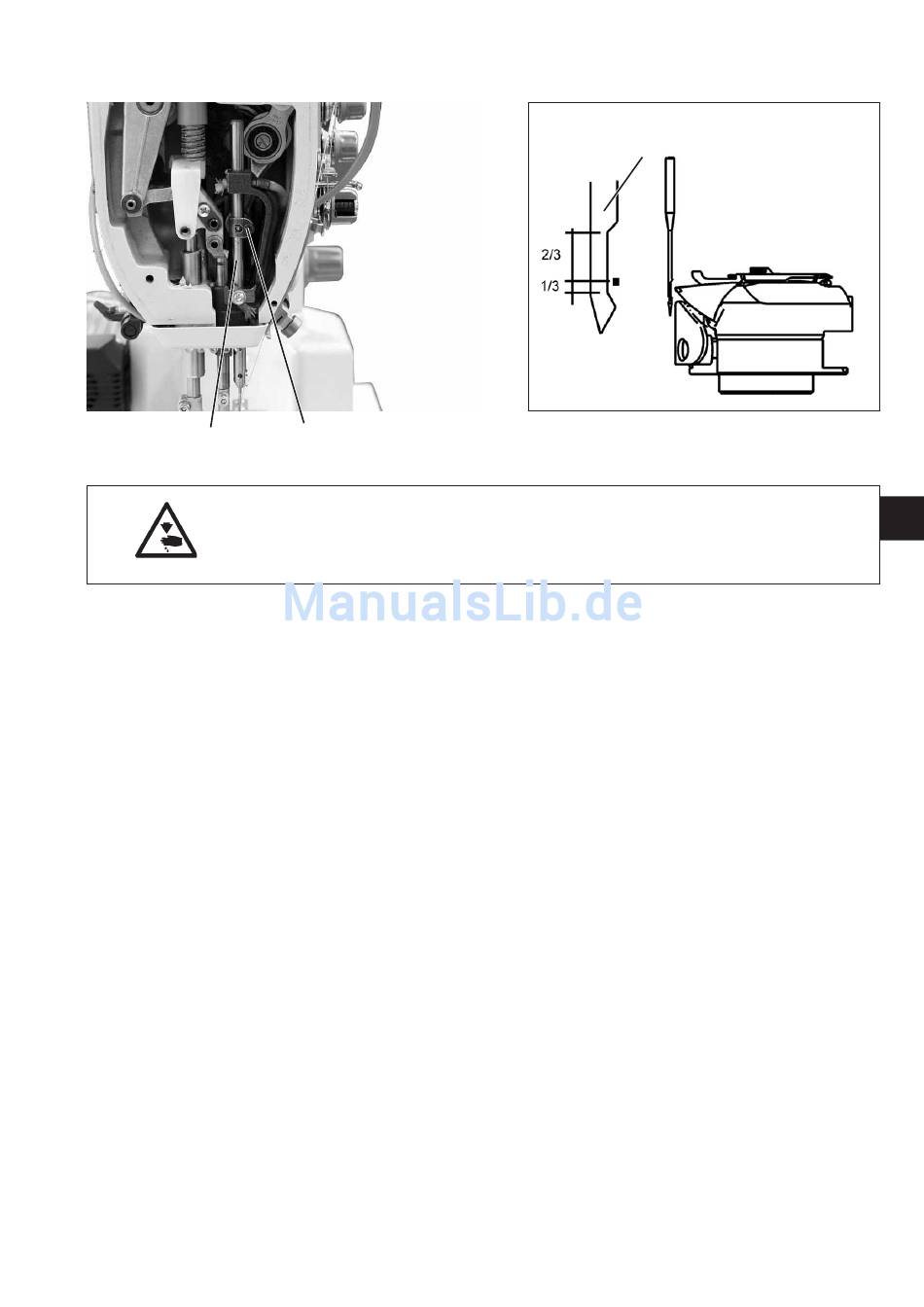

Die Nadelstange soll in der Höhe so eingestellt sein, dass die
Greiferspitze bei Stichlänge "0" und in Schleifenhubstellung auf dem
unteren Drittel der Hohlkehle steht.
–
Stichlängenstellrad auf "0" einstellen.
–
Nähmaschine in Position I (Schleifenhubstellung = 202°)
abstecken.
–
Stellung der Nadel zur Greiferspitze prüfen.
Korrektur
–
Stichlängenstellrad auf "0" einstellen.
–
Klemmschraube 1 lösen.
–
Nadelstange 2 mit Nadel 3 verschieben.
Beim Verschieben darf die Nadelstange nicht verdreht werden.
Die Hohlkehle muss zur Greiferspitze stehen.
–
Klemmschraube 1 festdrehen.
Eine falsche Einstellung der Nadelstangenhöhe kann folgende
Auswirkungen haben:
–
Beschädigung der Greiferspitze.
–
Festklemmen des Nadelfadens zwischen Nadel und Nadelschutz.
–
Fehlstiche und Fadenreißen.
ACHTUNG !
Nach einer Korrektur der Nadelstangenhöhe ist die Position des
Nadelschutzes zu überprüfen (siehe Kapitel 2.6.4).
