Fadenziehmesser
2
1
1
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Fadenziehmesser nur bei ausgeschalteter Nähmaschine prüfen und
einstellen.

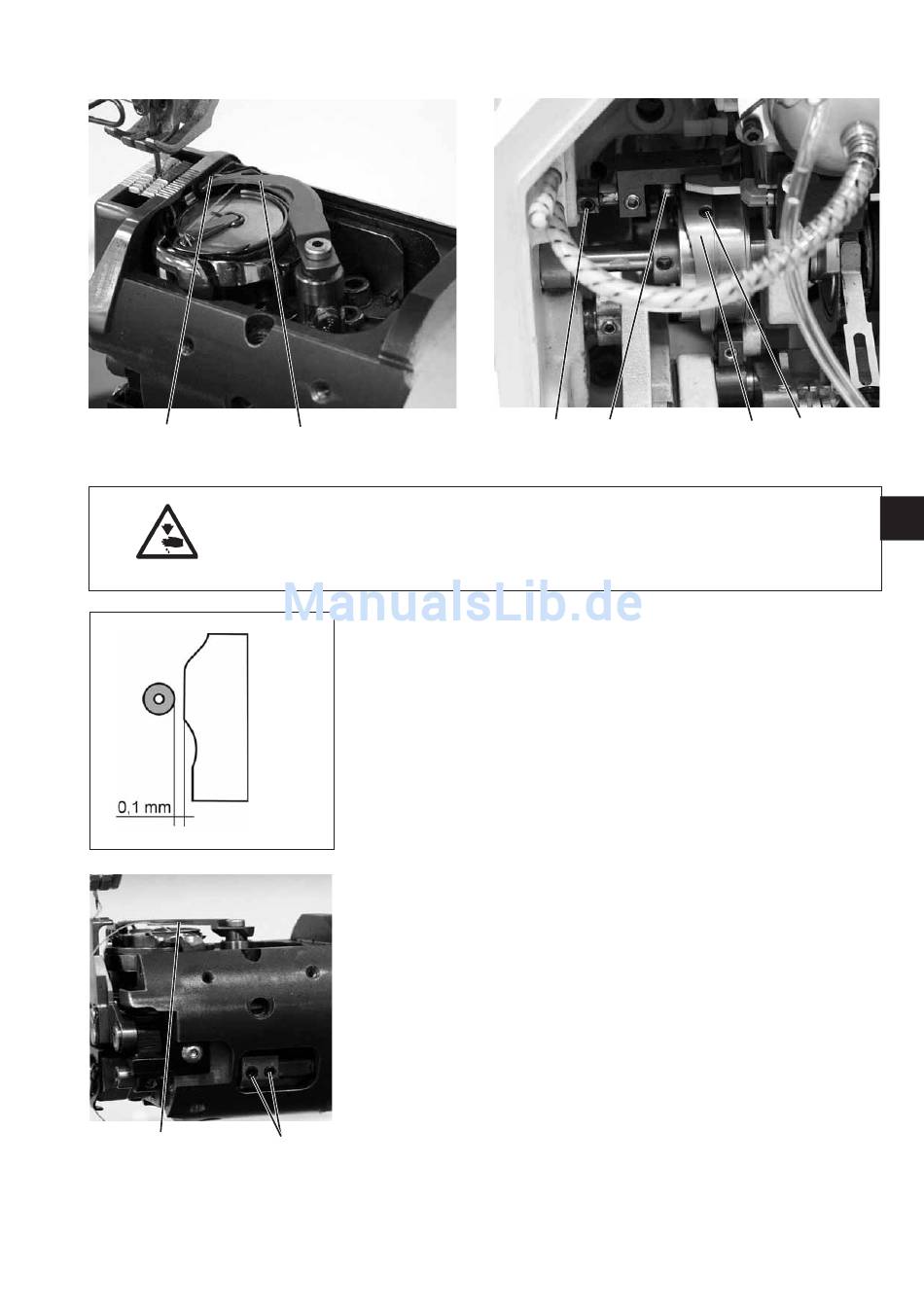

Regel und Kontrolle
In der Ruhestellung des Fadenziehmessers 1 soll der Abstand
zwischen der Steuerkurve 4 (höchster Punkt) und der Rolle 5
0,1 mm betragen. Die Steuerkurve muss dabei am Rand der
Rastkupplung 8 anliegen.
In der Ruhestellung soll das Fadenziehmesser 1 mit der Schneide des
Gegenmessers 2 bündig abschließen.
–
Prüfen, ob die die Steuerkurve dicht steht.
–
Maschine drehen, bis der höchste Punkt der Steuerkurve 4 zur
Rolle 5 steht (80° am Handrad).
–
Abstand zwischen Steuerkurve 4 und Rolle 5 prüfen.
Korrektur
–
Schrauben 3 an der Steuerkurve 4 lösen.
–
Steuerkurve ganz nach rechts dicht stellen.
–
Schrauben 3 an der Steuerkurve wieder festschrauben.
–
Schraube 6 lösen.
–
Einen Abstand von 0,1 mm zwischen Steuerkurve 4 und Rolle 5
einstellen.
–
Schraube 6 festdrehen.
–
Schrauben 7 lösen.
–
Fadenziehmesser 1 so verdrehen, dass es über die Schneide des
Gegenmessers um 0,2 bis 0,8 mm übersteht.
–
Schrauben 7 festdrehen.
