2.3.8

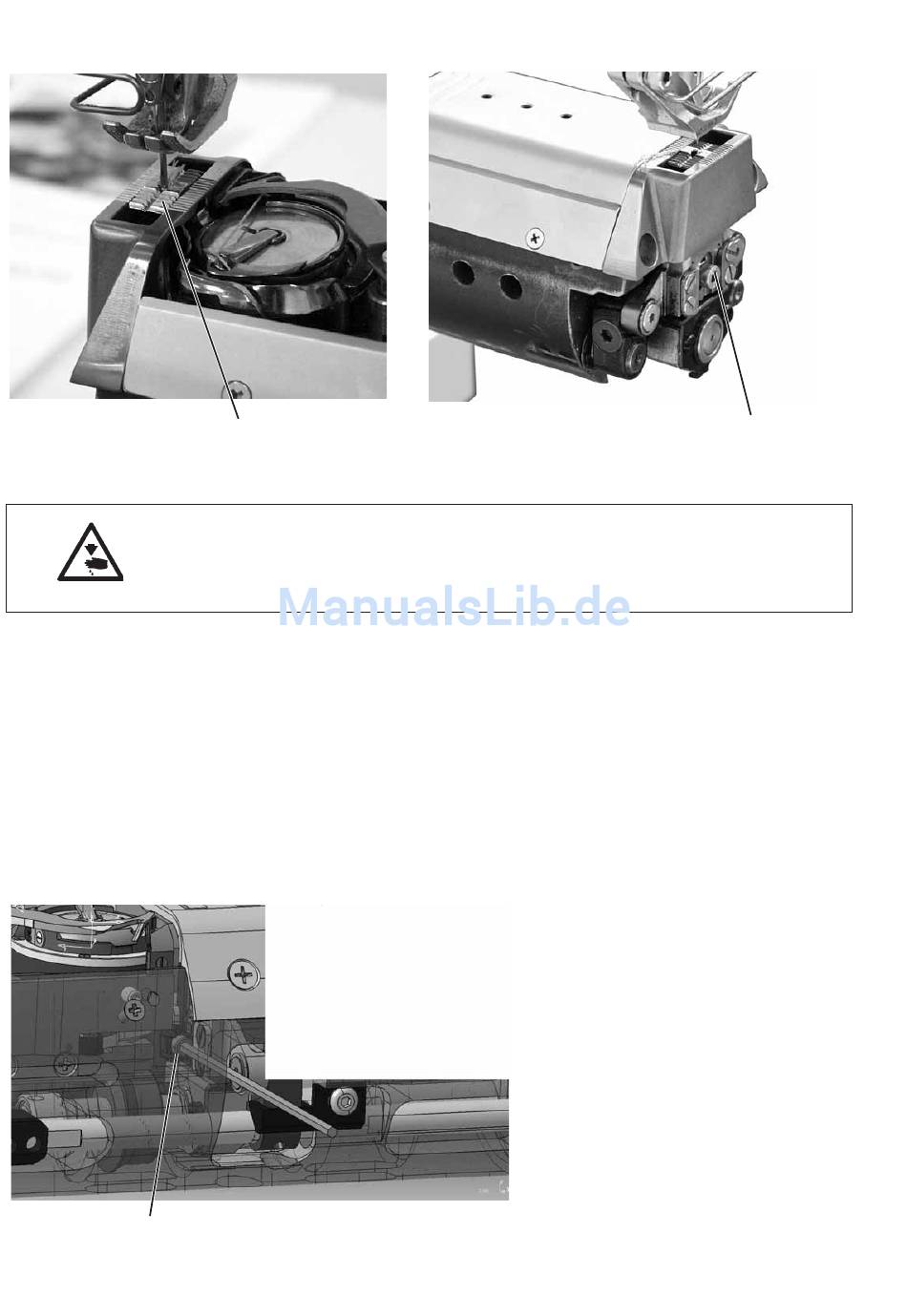

Höhe des Transporteurs
3
16
1
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Höhe des Transporteurs nur bei ausgeschalteter Nähmaschine prüfen
und einstellen.
Regel und Kontrolle
Maschinen ohne Transporteurhub
Der Transporteur soll die gleiche Höhe haben wie die Stichplatte.
Maschinen mit Transporteurhub
Zum sicheren Vorschub des Nähgutes muss der Transporteur 2 in
seiner höchsten Stellung 1,0 mm über die Stichplattenoberfläche
hinausragen.
–
Handrad auf 180° drehen, dann hat der Transporteur 1 seine
höchste Stellung erreicht hat.
–
Höhe des Transporteurs 1 prüfen.
Korrektur
–
Handrad auf 180° drehen, dann hat der Transporteur 1 seine
höchste Stellung erreicht hat.
–
Schraube 2 bzw. Schraube 3 lösen.
–
Transporteur in der Höhe so verstellen, dass er 1,0 mm über der
Stichplattenoberfläche steht.
–
Schraube 2 bzw. Schraube 3 festdrehen.
2
