2.4 Übertragungshebel
3
2
1
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Übertragungshebel nur bei ausgeschalteter Nähmaschine prüfen
und einstellen.
Regel und Kontrolle

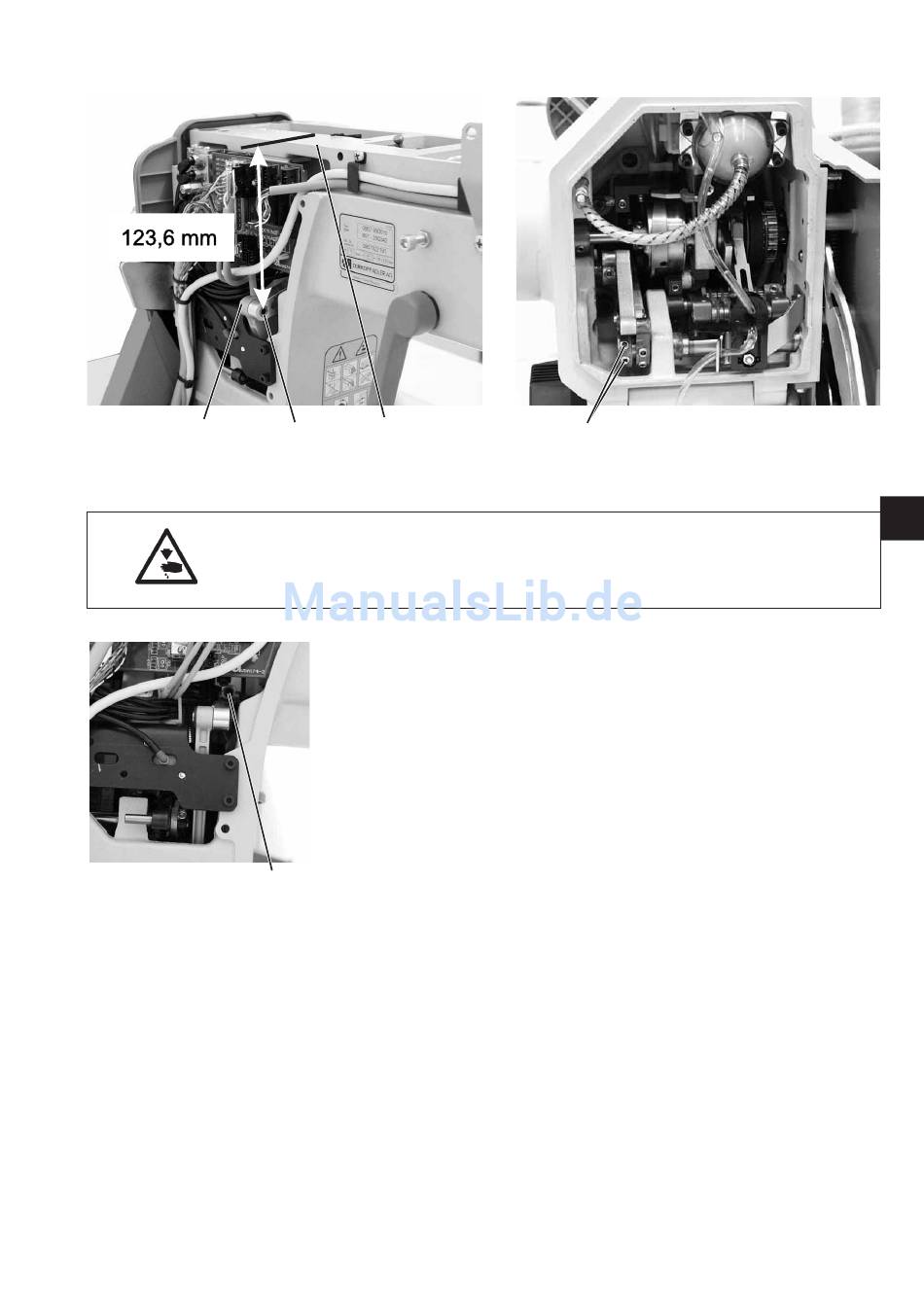

Der Hebel 3 überträgt die Bewegung der Vorschubwelle auf die
Nadelstangenkulisse.
Der Hebel 3 muss so positioniert sein, dass der Abstand von der
Oberfläche des Armes 1 bis zur Mitte des Bolzens 2 bei Stichlänge "0"
123,6 mm beträgt.
–
Stichlänge auf "0" stellen.
–
Maß zwischen Oberkante 1 und Mitte Bolzen 2 prüfen.
Korrektur
–
Schrauben 4 am unteren Übertragungshebel lösen.
–
Schraube 5 am oberen Übertragungshebel lösen.
–
5
Hebel 3 auf das angegebene Maß verstellen.
–
Schrauben 4 und 5 wieder festdrehen.
4
