2.3.4

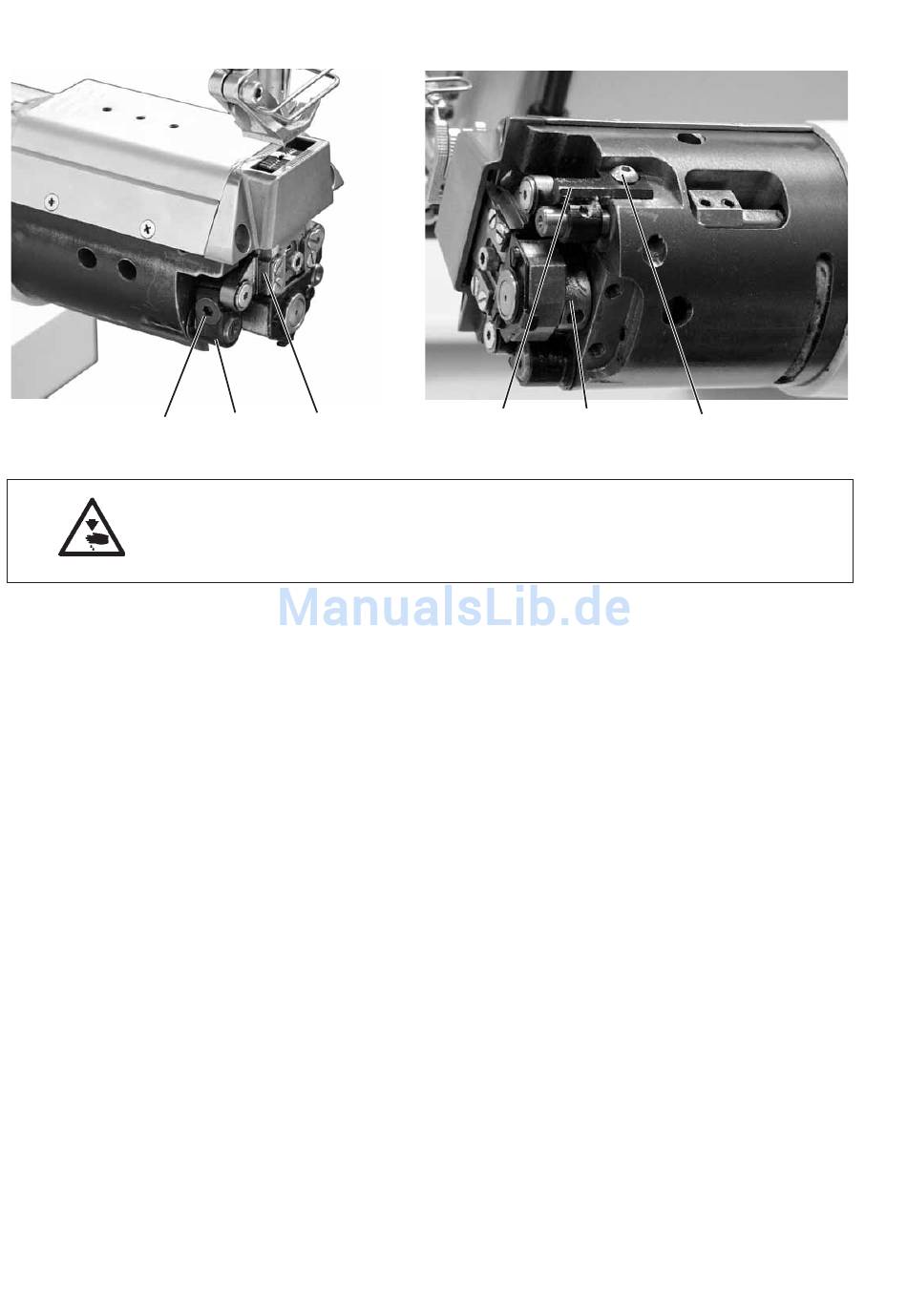

Position des Transporteurs im Stichplattenausschnitt
3
12
2
1
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Transporteur nur bei ausgeschalteter Nähmaschine prüfen und
einstellen.
Seitliche Ausrichtung
Der Transporteur soll mit gleichmäßigem Abstand nach links und
rechts in der Stichplatte stehen.
Korrektur
–
Schraube 3 lösen.
–
Schraube 4 lösen.
–
Gewindestifte am Hubexzenter 6 lösen.
–
Transporteurträger 1 seitlich ausrichten.
–
Schraube 3 festdrehen.
–
Schraube 4 festdrehen.
–
Hubexzenter 6 nach rechts dichtstellen und Gewindestifte
festdrehen.
Ausrichtung in Transportrichtung
Der Transporteur soll sich bei maximaler Stichlänge mittig im
Stichplattenausschnitt bewegen.
Korrektur
–
Schraube 3 lösen.
–
Hebel 2 verdrehen.
–
Schraube 3 festdrehen.
–
Einstellung prüfen.
5
6
4
