2.2 Oberes und unteres Zahnriemenrad/ Zahnriemen

2.2.1

Stellung des oberen Zahnriemenrades

4 3 2
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Stellung des oberen Zahnriemenrades nur bei ausgeschalteter
Nähmaschine prüfen und einstellen.

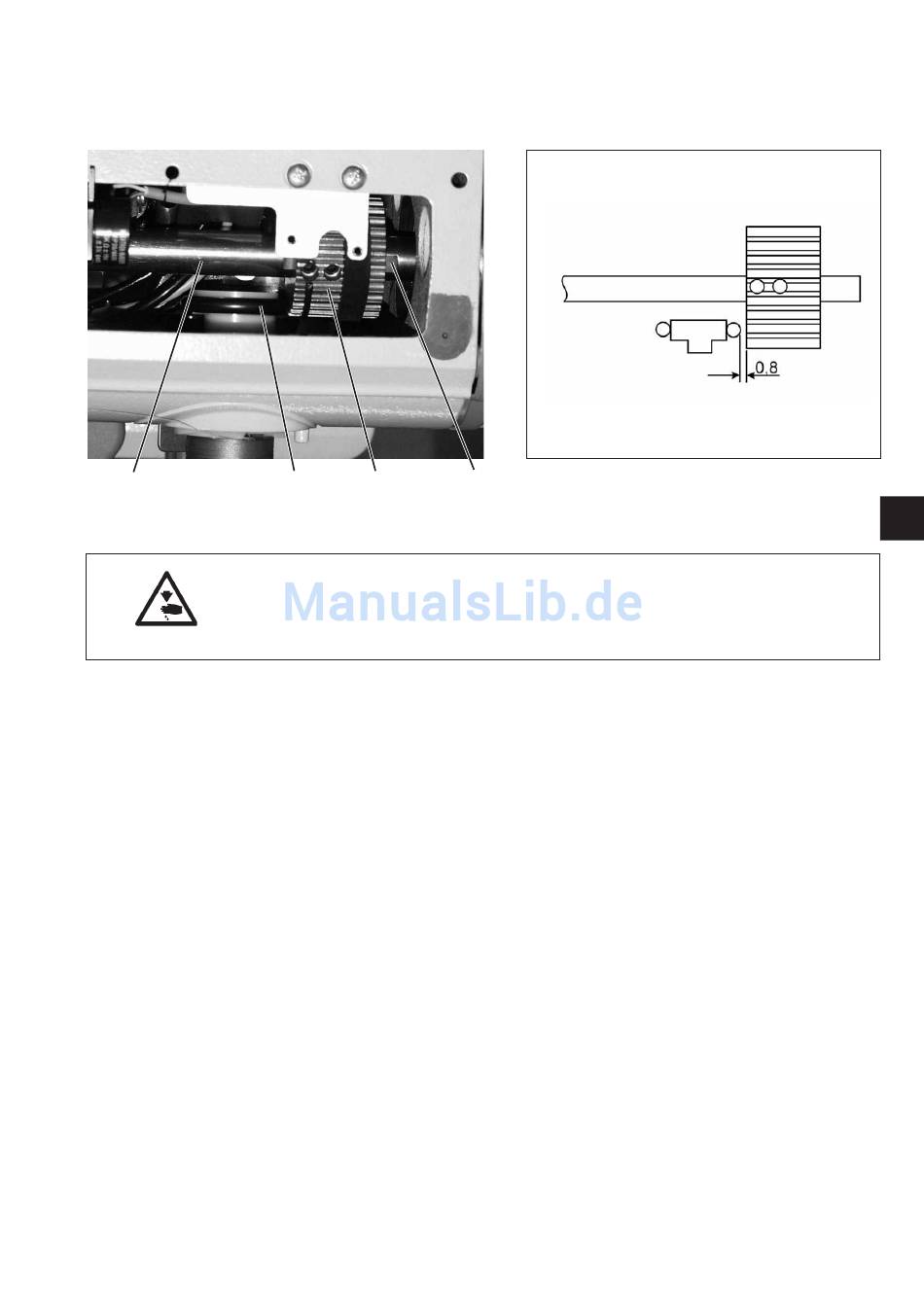

Regel und Kontrolle
Das Zahnriemenrad 2 ist mit zwei Schrauben auf der Armwelle 4
befestigt. Die Schrauben müssen auf der Fläche 1 sitzen.
Der Abstand zwischen Zahnriemenrad 2 und dem Spulerrad 3 muss
bei ausgeschaltetem Spuler 0,8 mm betragen.
–
Abstand zwischen Zahnriemenrad 2 und Spulerrad 3 mit
Fühlerlehre prüfen.
Korrektur
–
Gewindestifte im Zahnriemenrad lösen.
–
Zahnriemenrad verdrehen, bis die Schrauben auf der Fläche 1 der
Armwelle 4 sitzen.
–
Seitlichen Abstand von 0,8 mm zwischen Zahnriemenrad 2 und
Spulerrad 3 mit Fühlerlehre einstellen.
–
Gewindestifte im Zahnriemenrad festdrehen.
