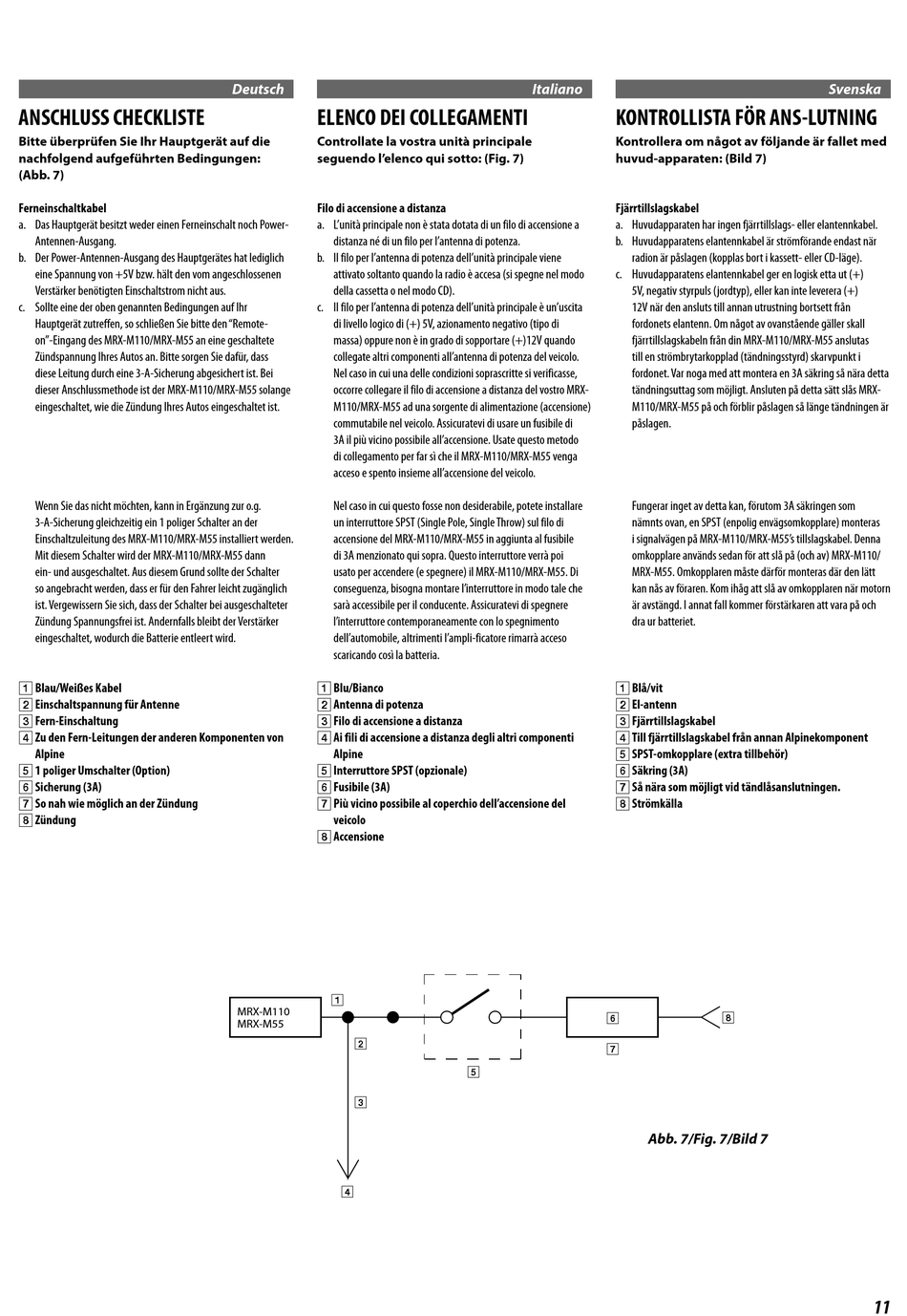

ANSCHLUSS CHECKLISTE
Bitte überprüfen Sie Ihr Hauptgerät auf die
nachfolgend aufgeführten Bedingungen:
(Abb. 7)
Ferneinschaltkabel
a. Das Hauptgerät besitzt weder einen Ferneinschalt noch Power-
Antennen-Ausgang.
b. Der Power-Antennen-Ausgang des Hauptgerätes hat lediglich
eine Spannung von +5V bzw. hält den vom angeschlossenen
Verstärker benötigten Einschaltstrom nicht aus.
c. Sollte eine der oben genannten Bedingungen auf Ihr
Hauptgerät zutreffen, so schließen Sie bitte den "Remote-
on"-Eingang des MRX-M110/MRX-M55 an eine geschaltete
Zündspannung Ihres Autos an. Bitte sorgen Sie dafür, dass
diese Leitung durch eine 3-A-Sicherung abgesichert ist. Bei
dieser Anschlussmethode ist der MRX-M110/MRX-M55 solange
eingeschaltet, wie die Zündung Ihres Autos eingeschaltet ist.
Wenn Sie das nicht möchten, kann in Ergänzung zur o.g.
3-A-Sicherung gleichzeitig ein 1 poliger Schalter an der
Einschaltzuleitung des MRX-M110/MRX-M55 installiert werden.
Mit diesem Schalter wird der MRX-M110/MRX-M55 dann
ein- und ausgeschaltet. Aus diesem Grund sollte der Schalter
so angebracht werden, dass er für den Fahrer leicht zugänglich
ist. Vergewissern Sie sich, dass der Schalter bei ausgeschalteter
Zündung Spannungsfrei ist. Andernfalls bleibt der Verstärker
eingeschaltet, wodurch die Batterie entleert wird.
A Blau/Weißes Kabel
B Einschaltspannung für Antenne
C Fern-Einschaltung
D Zu den Fern-Leitungen der anderen Komponenten von
Alpine
E 1 poliger Umschalter (Option)
F Sicherung (3A)
G So nah wie möglich an der Zündung
H Zündung
Deutsch
ELENCO DEI COLLEGAMENTI
Controllate la vostra unità principale
seguendo l'elenco qui sotto: (Fig. 7)
Filo di accensione a distanza
a. L'unità principale non è stata dotata di un filo di accensione a
distanza né di un filo per l'antenna di potenza.
b. Il filo per l'antenna di potenza dell'unità principale viene
attivato soltanto quando la radio è accesa (si spegne nel modo
della cassetta o nel modo CD).
c. Il filo per l'antenna di potenza dell'unità principale è un'uscita
di livello logico di (+) 5V, azionamento negativo (tipo di
massa) oppure non è in grado di sopportare (+)12V quando
collegate altri componenti all'antenna di potenza del veicolo.
Nel caso in cui una delle condizioni soprascritte si verificasse,
occorre collegare il filo di accensione a distanza del vostro MRX-
M110/MRX-M55 ad una sorgente di alimentazione (accensione)
commutabile nel veicolo. Assicuratevi di usare un fusibile di
3A il più vicino possibile all'accensione. Usate questo metodo
di collegamento per far sì che il MRX-M110/MRX-M55 venga
acceso e spento insieme all'accensione del veicolo.
Nel caso in cui questo fosse non desiderabile, potete installare
un interruttore SPST (Single Pole, Single Throw) sul filo di
accensione del MRX-M110/MRX-M55 in aggiunta al fusibile
di 3A menzionato qui sopra. Questo interruttore verrà poi
usato per accendere (e spegnere) il MRX-M110/MRX-M55. Di
conseguenza, bisogna montare l'interruttore in modo tale che
sarà accessibile per il conducente. Assicuratevi di spegnere
l'interruttore contemporaneamente con lo spegnimento
dell'automobile, altrimenti l'ampli-ficatore rimarrà acceso
scaricando così la batteria.
A Blu/Bianco
B Antenna di potenza
C Filo di accensione a distanza
D Ai fili di accensione a distanza degli altri componenti
Alpine
E Interruttore SPST (opzionale)
F Fusibile (3A)
G Più vicino possibile al coperchio dell'accensione del
veicolo
H Accensione
A
MRX-M110
MRX-M55
B
C
D
Italiano
KONTROLLISTA FÖR ANS-LUTNING
Kontrollera om något av följande är fallet med
huvud-apparaten: (Bild 7)
Fjärrtillslagskabel
a. Huvudapparaten har ingen fjärrtillslags- eller elantennkabel.
b. Huvudapparatens elantennkabel är strömförande endast när
radion är påslagen (kopplas bort i kassett- eller CD-läge).
c. Huvudapparatens elantennkabel ger en logisk etta ut (+)
5V, negativ styrpuls (jordtyp), eller kan inte leverera (+)
12V när den ansluts till annan utrustning bortsett från
fordonets elantenn. Om något av ovanstående gäller skall
fjärrtillslagskabeln från din MRX-M110/MRX-M55 anslutas
till en strömbrytarkopplad (tändningsstyrd) skarvpunkt i
fordonet. Var noga med att montera en 3A säkring så nära detta
tändningsuttag som möjligt. Ansluten på detta sätt slås MRX-
M110/MRX-M55 på och förblir påslagen så länge tändningen är
påslagen.
Fungerar inget av detta kan, förutom 3A säkringen som
nämnts ovan, en SPST (enpolig envägsomkopplare) monteras
i signalvägen på MRX-M110/MRX-M55's tillslagskabel. Denna
omkopplare används sedan för att slå på (och av) MRX-M110/
MRX-M55. Omkopplaren måste därför monteras där den lätt
kan nås av föraren. Kom ihåg att slå av omkopplaren när motorn
är avstängd. I annat fall kommer förstärkaren att vara på och
dra ur batteriet.
A Blå/vit
B El-antenn
C Fjärrtillslagskabel
D Till fjärrtillslagskabel från annan Alpinekomponent
E SPST-omkopplare (extra tillbehör)
F Säkring (3A)
G Så nära som möjligt vid tändlåsanslutningen.
H Strömkälla
F
G
E
H
Abb. 7/Fig. 7/Bild 7
Svenska
11
