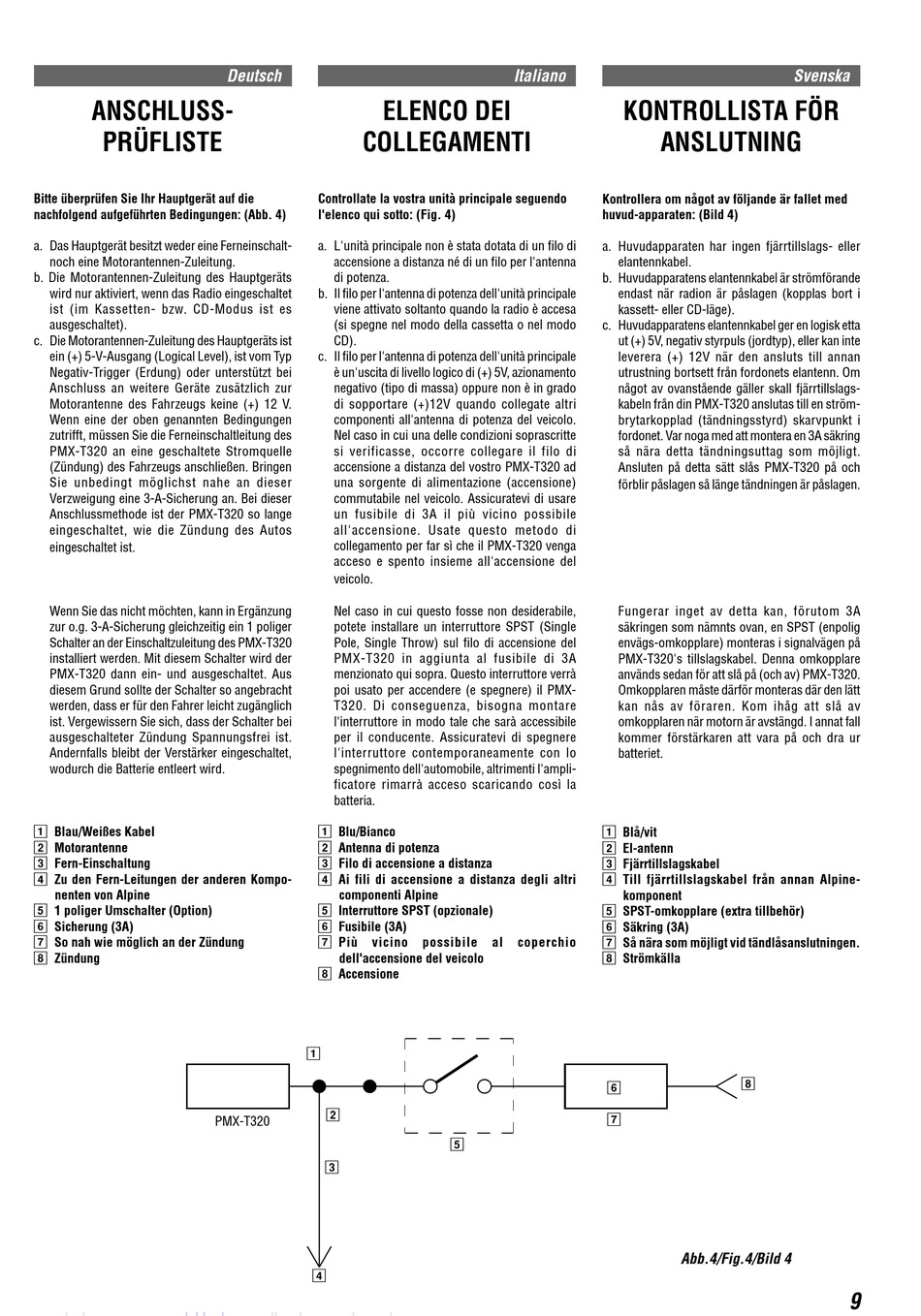

ANSCHLUSS-
PRÜFLISTE
Bitte überprüfen Sie Ihr Hauptgerät auf die
nachfolgend aufgeführten Bedingungen: (Abb. 4)
a. Das Hauptgerät besitzt weder eine Ferneinschalt-
noch eine Motorantennen-Zuleitung.
b. Die Motorantennen-Zuleitung des Hauptgeräts
wird nur aktiviert, wenn das Radio eingeschaltet
ist (im Kassetten- bzw. CD-Modus ist es
ausgeschaltet).
c. Die Motorantennen-Zuleitung des Hauptgeräts ist
ein (+) 5-V-Ausgang (Logical Level), ist vom Typ
Negativ-Trigger (Erdung) oder unterstützt bei
Anschluss an weitere Geräte zusätzlich zur
Motorantenne des Fahrzeugs keine (+) 12 V.
Wenn eine der oben genannten Bedingungen
zutrifft, müssen Sie die Ferneinschaltleitung des
PMX-T320 an eine geschaltete Stromquelle
(Zündung) des Fahrzeugs anschließen. Bringen
Sie unbedingt möglichst nahe an dieser
Verzweigung eine 3-A-Sicherung an. Bei dieser
Anschlussmethode ist der PMX-T320 so lange
eingeschaltet, wie die Zündung des Autos
eingeschaltet ist.
Wenn Sie das nicht möchten, kann in Ergänzung
zur o.g. 3-A-Sicherung gleichzeitig ein 1 poliger
Schalter an der Einschaltzuleitung des PMX-T320
installiert werden. Mit diesem Schalter wird der
PMX-T320 dann ein- und ausgeschaltet. Aus
diesem Grund sollte der Schalter so angebracht
werden, dass er für den Fahrer leicht zugänglich
ist. Vergewissern Sie sich, dass der Schalter bei
ausgeschalteter Zündung Spannungsfrei ist.
Andernfalls bleibt der Verstärker eingeschaltet,
wodurch die Batterie entleert wird.
1 Blau/Weißes Kabel
2 Motorantenne
3 Fern-Einschaltung
4 Zu den Fern-Leitungen der anderen Kompo-
nenten von Alpine
5 1 poliger Umschalter (Option)
6 Sicherung (3A)
7 So nah wie möglich an der Zündung
8 Zündung
Deutsch
ELENCO DEI
COLLEGAMENTI
Controllate la vostra unità principale seguendo
l'elenco qui sotto: (Fig. 4)
a. L'unità principale non è stata dotata di un filo di
accensione a distanza né di un filo per l'antenna
di potenza.
b. Il filo per l'antenna di potenza dell'unità principale
viene attivato soltanto quando la radio è accesa
(si spegne nel modo della cassetta o nel modo
CD).
c. Il filo per l'antenna di potenza dell'unità principale
è un'uscita di livello logico di (+) 5V, azionamento
negativo (tipo di massa) oppure non è in grado
di sopportare (+)12V quando collegate altri
componenti all'antenna di potenza del veicolo.
Nel caso in cui una delle condizioni soprascritte
si verificasse, occorre collegare il filo di
accensione a distanza del vostro PMX-T320 ad
una sorgente di alimentazione (accensione)
commutabile nel veicolo. Assicuratevi di usare
un fusibile di 3A il più vicino possibile
all'accensione. Usate questo metodo di
collegamento per far sì che il PMX-T320 venga
acceso e spento insieme all'accensione del
veicolo.
Nel caso in cui questo fosse non desiderabile,
potete installare un interruttore SPST (Single
Pole, Single Throw) sul filo di accensione del
PMX-T320 in aggiunta al fusibile di 3A
menzionato qui sopra. Questo interruttore verrà
poi usato per accendere (e spegnere) il PMX-
T320. Di conseguenza, bisogna montare
l'interruttore in modo tale che sarà accessibile
per il conducente. Assicuratevi di spegnere
l'interruttore contemporaneamente con lo
spegnimento dell'automobile, altrimenti l'ampli-
ficatore rimarrà acceso scaricando così la
batteria.
1 Blu/Bianco
2 Antenna di potenza
3 Filo di accensione a distanza
4 Ai fili di accensione a distanza degli altri
componenti Alpine
5 Interruttore SPST (opzionale)
6 Fusibile (3A)
7 Più
vicino
dell'accensione del veicolo
8 Accensione
1
2
PMX-T320
3
4
Italiano
possibile
al
coperchio
5
KONTROLLISTA FÖR
ANSLUTNING
Kontrollera om något av följande är fallet med
huvud-apparaten: (Bild 4)
a. Huvudapparaten har ingen fjärrtillslags- eller
elantennkabel.
b. Huvudapparatens elantennkabel är strömförande
endast när radion är påslagen (kopplas bort i
kassett- eller CD-läge).
c. Huvudapparatens elantennkabel ger en logisk etta
ut (+) 5V, negativ styrpuls (jordtyp), eller kan inte
leverera (+) 12V när den ansluts till annan
utrustning bortsett från fordonets elantenn. Om
något av ovanstående gäller skall fjärrtillslags-
kabeln från din PMX-T320 anslutas till en ström-
brytarkopplad (tändningsstyrd) skarvpunkt i
fordonet. Var noga med att montera en 3A säkring
så nära detta tändningsuttag som möjligt.
Ansluten på detta sätt slås PMX-T320 på och
förblir påslagen så länge tändningen är påslagen.
Fungerar inget av detta kan, förutom 3A
säkringen som nämnts ovan, en SPST (enpolig
envägs-omkopplare) monteras i signalvägen på
PMX-T320's tillslagskabel. Denna omkopplare
används sedan för att slå på (och av) PMX-T320.
Omkopplaren måste därför monteras där den lätt
kan nås av föraren. Kom ihåg att slå av
omkopplaren när motorn är avstängd. I annat fall
kommer förstärkaren att vara på och dra ur
batteriet.
1 Blå/vit
2 El-antenn
3 Fjärrtillslagskabel
4 Till fjärrtillslagskabel från annan Alpine-
komponent
5 SPST-omkopplare (extra tillbehör)
6 Säkring (3A)
7 Så nära som möjligt vid tändlåsanslutningen.
8 Strömkälla
8
6
7
Abb.4/Fig.4/Bild 4
Svenska
