ANSCHLUSS CHECKLISTE
Bitte überprüfen Sie Ihr Hauptgerät auf die
nachfolgend aufgeführten Bedingungen:
(Abb. 6)
Ferneinschaltkabel
a. Das Hauptgerät besitzt weder einen Ferneinschalt noch Power-
Antennen-Ausgang.
b. Der Power-Antennen-Ausgang des Hauptgerätes hat lediglich
eine Spannung von +5V bzw. hält den vom angeschlossenen
Verstärker benötigten Einschaltstrom nicht aus.
c. Die Motorantennen-Zuleitung des Hauptgeräts ist ein (+) 5-V-
Ausgang (Logical Level), ist vom Typ Negativ-Trigger (Erdung)
oder unterstützt bei Anschluss an weitere Geräte zusätzlich zur
Motorantenne des Fahrzeugs keine (+) 12 V.
Wenn eine der oben genannten Bedingungen zutrifft, müssen
Sie das Ferneinschaltkabel des MRX-T17 an eine geschaltete
Stromquelle (Zündung) des Fahrzeugs anschließen. Bringen
Sie unbedingt möglichst nahe an dieser Verzweigung eine
3-A-Sicherung an. Bei dieser Anschlussmethode ist der MRX-
T17 so lange eingeschaltet, wie die Zündung des Fahrzeugs
eingeschaltet ist.
Ist dies nicht erwünscht, kann ein SPST-Schalter (Single Pole,
Single Throw) zusätzlich zur oben erwähnten 3-A-Sicherung
inline am Einschaltkabel des MRX-T17 angebracht werden. Mit
diesem Schalter wird der MRX-T17 dann eingeschaltet (und
ausgeschaltet). Der Schalter muss daher so angebracht werden,
dass der Fahrer ihn betätigen kann. Stellen Sie sicher, dass der
Schalter ausgeschaltet wird, wenn der Motor des Fahrzeugs
nicht läuft. Andernfalls bleibt der Verstärker eingeschaltet und
entzieht der Batterie Strom.
A Blau/Weißes Kabel
B Einschaltspannung für Antenne
C Fern-Einschaltung
D Zu den Fern-Leitungen der anderen Komponenten von
Alpine
E 1 poliger Umschalter (Option)
F Sicherung (3A)
G So nah wie möglich an der Zündung
H Zündung
10
Deutsch
ELENCO DEI COLLEGAMENTI
Controllate la vostra unità principale
seguendo l'elenco qui sotto: (Fig. 6)
Filo di accensione a distanza
a. L'unità principale non è stata dotata di un filo di accensione a
distanza né di un filo per l'antenna di potenza.
b. Il filo per l'antenna di potenza dell'unità principale viene
attivato soltanto quando la radio è accesa (si spegne nel modo
della cassetta o nel modo CD).
c. Il filo per l'antenna di potenza dell'unità principale è un'uscita
di livello logico di (+) 5V, azionamento negativo (tipo di massa)
oppure non è in grado di sopportare (+)12V quando collegate
altri componenti all'antenna di potenza del veicolo.
Nel caso in cui una delle condizioni soprascritte si verificasse,
occorre collegare il filo di accensione a distanza del vostro
MRX-T17 ad una sorgente di alimentazione (accensione)
commutabile nel veicolo. Assicuratevi di usare un fusibile di 3A
il più vicino possibile all'accensione. Usate questo metodo di
collegamento per far sì che il MRX-T17 venga acceso e spento
insieme all'accensione del veicolo.
Nel caso in cui questo fosse non desiderabile, potete installare
un interruttore SPST (Single Pole, Single Throw) sul filo
di accensione del MRX-T17 in aggiunta al fusibile di 3A
menzionato qui sopra. Questo interruttore verrà poi usato per
accendere (e spegnere) il MRX-T17. Di conseguenza, bisogna
montare l'interruttore in modo tale che sarà accessibile
per il conducente. Assicuratevi di spegnere l'interruttore
contemporaneamente con lo spegnimento dell'automobile,
altrimenti l'ampli-ficatore rimarrà acceso scaricando così la
batteria.
A Blu/Bianco
B Antenna di potenza
C Filo di accensione a distanza
D Ai fili di accensione a distanza degli altri componenti
Alpine
E Interruttore SPST (opzionale)
F Fusibile (3A)
G Più vicino possibile al coperchio dell'accensione del
veicolo
H Accensione
A
MRX-T17
B
C
D
Italiano
KONTROLLISTA FÖR ANSLUTNING
Kontrollera om något av följande är fallet med
huvud-apparaten: (Bild 6)
Kabel för fjärrstyrt strömpåslag
a. Huvudapparaten har ingen fjärrtillslags- eller elantennkabel.
b. Huvudapparatens elantennkabel är strömförande endast när
c. Huvudapparatens elantennkabel ger en logisk etta ut (+)
A Blå/vit
B El-antenn
C Fjärrtillslagskabel
D Till fjärrtillslagskabel från annan Alpine-komponent
E SPST-omkopplare (extra tillbehör)
F Säkring (3A)
G Så nära som möjligt vid tändlåsanslutningen.
H Strömkälla
F
G
E
radion är påslagen (kopplas bort i kassett- eller CD-läge).
5V, negativ styrpuls (jordtyp), eller kan inte leverera (+) 12V
när den ansluts till annan utrustning bortsett från fordonets
elantenn.
Om något av ovanstående gäller skall fjärrtillslagskabeln
från din MRX-T17 anslutas till en strömbrytarkopplad
(tändningsstyrd) skarvpunkt i fordonet. Var noga med att
montera en 3A säkring så nära detta tändningsuttag som
möjligt. Ansluten på detta sätt slås MRX-T17 på och förblir
påslagen så länge tändningen är påslagen.
Fungerar inget av detta kan, förutom 3A säkringen som
nämnts ovan, en SPST (enpolig envägsomkopplare) monteras
i signalvägen på MRX-T17's tillslagskabel. Denna omkopplare
används sedan för att slå på (och av) MRX-T17. Omkopplaren
måste därför monteras där den lätt kan nås av föraren. Kom
ihåg att slå av omkopplaren när motorn är avstängd. I annat fall
kommer förstärkaren att vara på och dra ur batteriet.
H

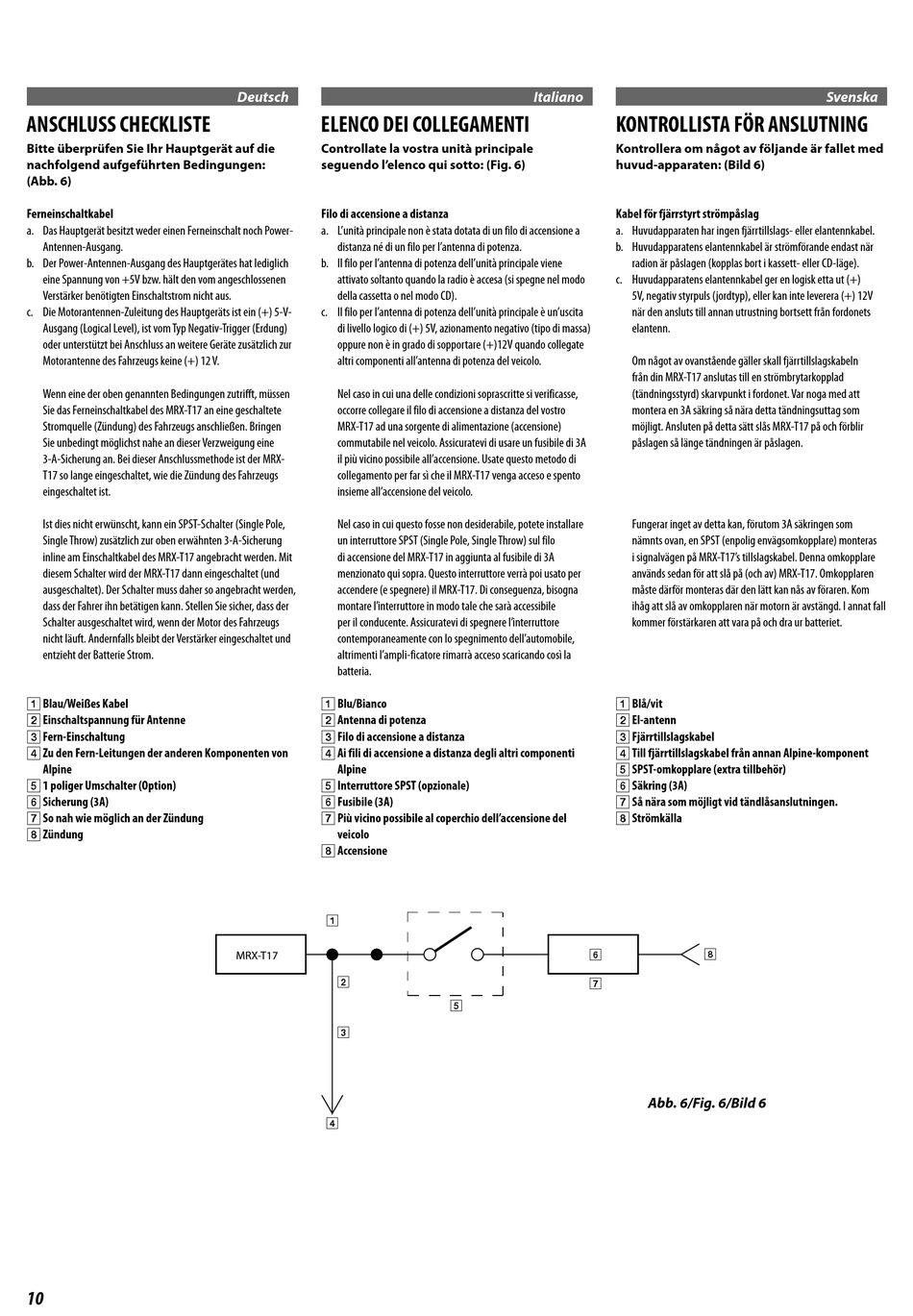

Abb. 6/Fig. 6/Bild 6
Svenska
