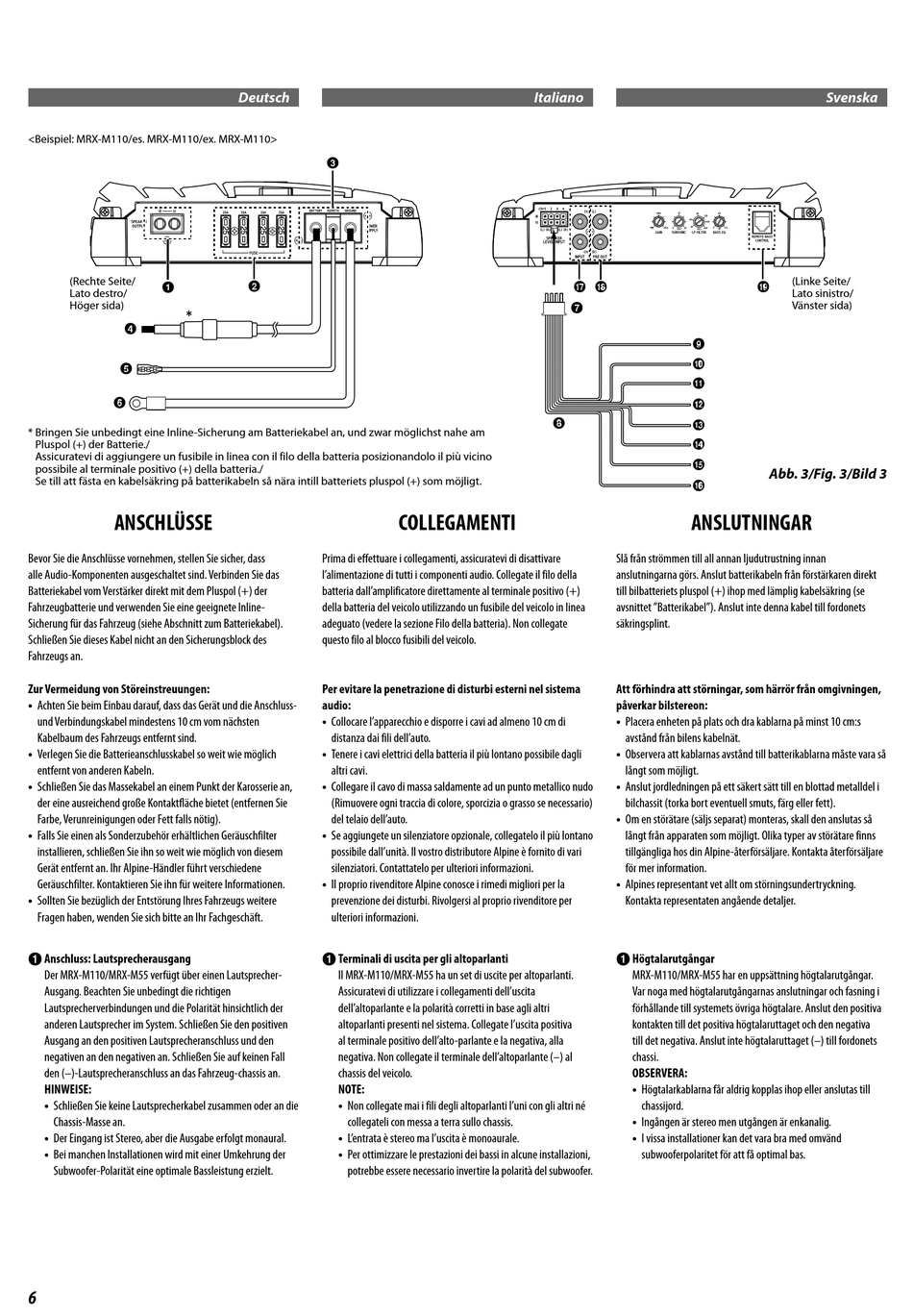

<Beispiel: MRX-M110/es. MRX-M110/ex. MRX-M110>
(Rechte Seite/
a
Lato destro/
Höger sida)
d
e
f
* Bringen Sie unbedingt eine Inline-Sicherung am Batteriekabel an, und zwar möglichst nahe am
Pluspol (+) der Batterie./
Assicuratevi di aggiungere un fusibile in linea con il filo della batteria posizionandolo il più vicino
possibile al terminale positivo (+) della batteria./
Se till att fästa en kabelsäkring på batterikabeln så nära intill batteriets pluspol (+) som möjligt.
ANSCHLÜSSE
Bevor Sie die Anschlüsse vornehmen, stellen Sie sicher, dass
alle Audio-Komponenten ausgeschaltet sind. Verbinden Sie das
Batteriekabel vom Verstärker direkt mit dem Pluspol (+) der
Fahrzeugbatterie und verwenden Sie eine geeignete Inline-
Sicherung für das Fahrzeug (siehe Abschnitt zum Batteriekabel).
Schließen Sie dieses Kabel nicht an den Sicherungsblock des
Fahrzeugs an.
Zur Vermeidung von Störeinstreuungen:
•
Achten Sie beim Einbau darauf, dass das Gerät und die Anschluss-
und Verbindungskabel mindestens 10 cm vom nächsten
Kabelbaum des Fahrzeugs entfernt sind.
•
Verlegen Sie die Batterieanschlusskabel so weit wie möglich
entfernt von anderen Kabeln.
•
Schließen Sie das Massekabel an einem Punkt der Karosserie an,
der eine ausreichend große Kontaktfläche bietet (entfernen Sie
Farbe, Verunreinigungen oder Fett falls nötig).
•
Falls Sie einen als Sonderzubehör erhältlichen Geräuschfilter
installieren, schließen Sie ihn so weit wie möglich von diesem
Gerät entfernt an. Ihr Alpine-Händler führt verschiedene
Geräuschfilter. Kontaktieren Sie ihn für weitere Informationen.
•
Sollten Sie bezüglich der Entstörung Ihres Fahrzeugs weitere
Fragen haben, wenden Sie sich bitte an Ihr Fachgeschäft.
a Anschluss: Lautsprecherausgang
Der MRX-M110/MRX-M55 verfügt über einen Lautsprecher-
Ausgang. Beachten Sie unbedingt die richtigen
Lautsprecherverbindungen und die Polarität hinsichtlich der
anderen Lautsprecher im System. Schließen Sie den positiven
Ausgang an den positiven Lautsprecheranschluss und den
negativen an den negativen an. Schließen Sie auf keinen Fall
den (–)-Lautsprecheranschluss an das Fahrzeug-chassis an.
HINWEISE:
•
Schließen Sie keine Lautsprecherkabel zusammen oder an die
Chassis-Masse an.
•
Der Eingang ist Stereo, aber die Ausgabe erfolgt monaural.
•
Bei manchen Installationen wird mit einer Umkehrung der
Subwoofer-Polarität eine optimale Bassleistung erzielt.
6
Deutsch
c
b
COLLEGAMENTI
Prima di effettuare i collegamenti, assicuratevi di disattivare
l'alimentazione di tutti i componenti audio. Collegate il filo della
batteria dall'amplificatore direttamente al terminale positivo (+)
della batteria del veicolo utilizzando un fusibile del veicolo in linea
adeguato (vedere la sezione Filo della batteria). Non collegate
questo filo al blocco fusibili del veicolo.
Per evitare la penetrazione di disturbi esterni nel sistema
audio:
•
Collocare l'apparecchio e disporre i cavi ad almeno 10 cm di
distanza dai fili dell'auto.
•
Tenere i cavi elettrici della batteria il più lontano possibile dagli
altri cavi.
•
Collegare il cavo di massa saldamente ad un punto metallico nudo
(Rimuovere ogni traccia di colore, sporcizia o grasso se necessario)
del telaio dell'auto.
•
Se aggiungete un silenziatore opzionale, collegatelo il più lontano
possibile dall'unità. Il vostro distributore Alpine è fornito di vari
silenziatori. Contattatelo per ulteriori informazioni.
•
Il proprio rivenditore Alpine conosce i rimedi migliori per la
prevenzione dei disturbi. Rivolgersi al proprio rivenditore per
ulteriori informazioni.
a Terminali di uscita per gli altoparlanti
Il MRX-M110/MRX-M55 ha un set di uscite per altoparlanti.
Assicuratevi di utilizzare i collegamenti dell'uscita
dell'altoparlante e la polarità corretti in base agli altri
altoparlanti presenti nel sistema. Collegate l'uscita positiva
al terminale positivo dell'alto-parlante e la negativa, alla
negativa. Non collegate il terminale dell'altoparlante (–) al
chassis del veicolo.
NOTE:
•
Non collegate mai i fili degli altoparlanti l'uni con gli altri né
collegateli con messa a terra sullo chassis.
•
L' e ntrata è stereo ma l'uscita è monoaurale.
•
Per ottimizzare le prestazioni dei bassi in alcune installazioni,
potrebbe essere necessario invertire la polarità del subwoofer.
Italiano
q r
g
i
j
k
l
h
m
n
o
p
ANSLUTNINGAR
Slå från strömmen till all annan ljudutrustning innan
anslutningarna görs. Anslut batterikabeln från förstärkaren direkt
till bilbatteriets pluspol (+) ihop med lämplig kabelsäkring (se
avsnittet "Batterikabel"). Anslut inte denna kabel till fordonets
säkringsplint.
Att förhindra att störningar, som härrör från omgivningen,
påverkar bilstereon:
•
Placera enheten på plats och dra kablarna på minst 10 cm:s
avstånd från bilens kabelnät.
•
Observera att kablarnas avstånd till batterikablarna måste vara så
långt som möjligt.
•
Anslut jordledningen på ett säkert sätt till en blottad metalldel i
bilchassit (torka bort eventuell smuts, färg eller fett).
•
Om en störätare (säljs separat) monteras, skall den anslutas så
långt från apparaten som möjligt. Olika typer av störätare finns
tillgängliga hos din Alpine-återförsäljare. Kontakta återförsäljare
för mer information.
•
Alpines representant vet allt om störningsundertryckning.
Kontakta representaten angående detaljer.
a Högtalarutgångar
MRX-M110/MRX-M55 har en uppsättning högtalarutgångar.
Var noga med högtalarutgångarnas anslutningar och fasning i
förhållande till systemets övriga högtalare. Anslut den positiva
kontakten till det positiva högtalaruttaget och den negativa
till det negativa. Anslut inte högtalaruttaget (–) till fordonets
chassi.
OBSERVERA:
•
Högtalarkablarna får aldrig kopplas ihop eller anslutas till
chassijord.
•
Ingången är stereo men utgången är enkanalig.
•
I vissa installationer kan det vara bra med omvänd
subwooferpolaritet för att få optimal bas.
Svenska
(Linke Seite/
s
Lato sinistro/
Vänster sida)
Abb. 3/Fig. 3/Bild 3
