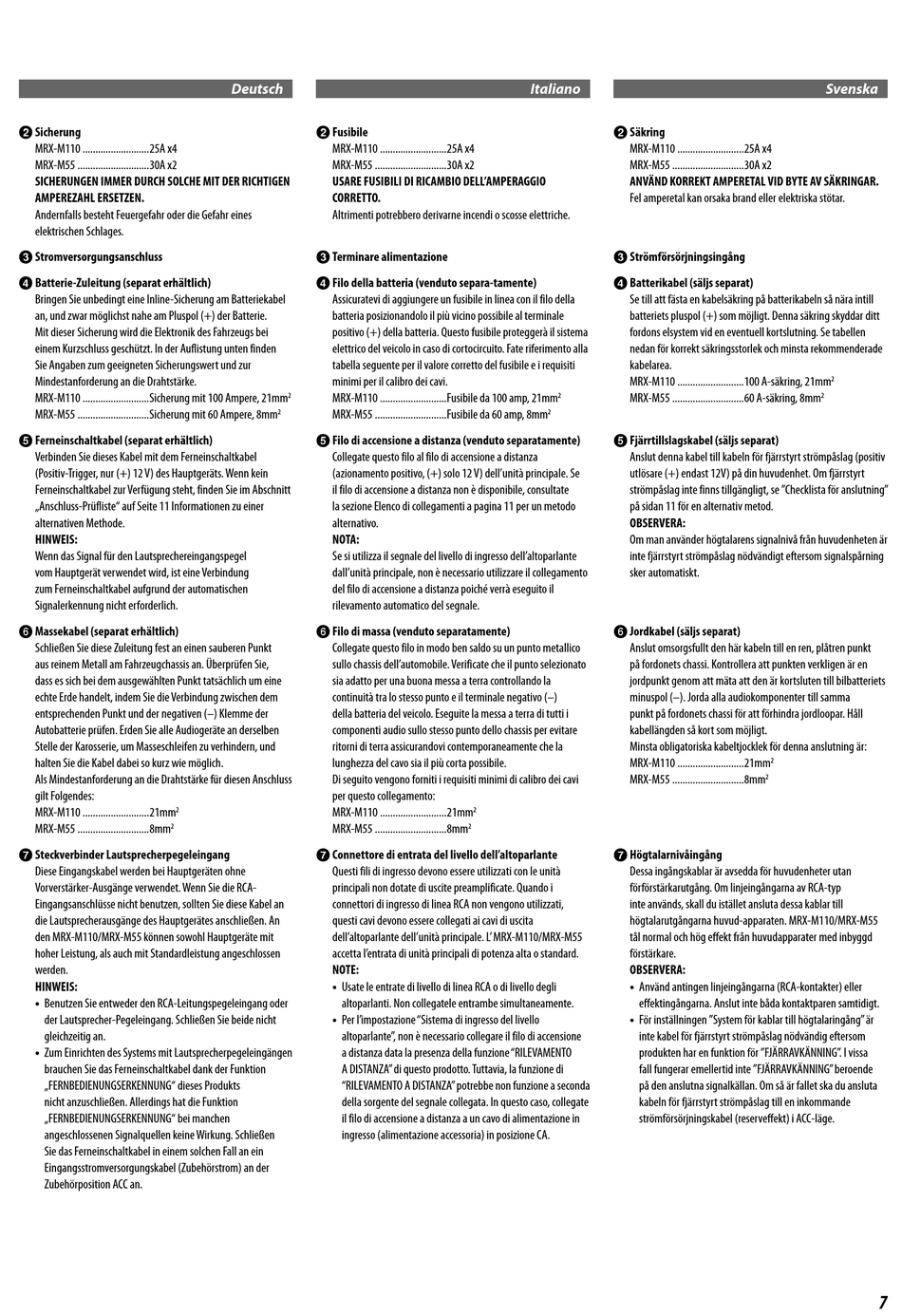

b Sicherung
MRX-M110 ..........................25A x4
MRX-M55 ............................30A x2
SICHERUNGEN IMMER DURCH SOLCHE MIT DER RICHTIGEN
AMPEREZAHL ERSETZEN.
Andernfalls besteht Feuergefahr oder die Gefahr eines
elektrischen Schlages.
c Stromversorgungsanschluss
d Batterie-Zuleitung (separat erhältlich)
Bringen Sie unbedingt eine Inline-Sicherung am Batteriekabel
an, und zwar möglichst nahe am Pluspol (+) der Batterie.
Mit dieser Sicherung wird die Elektronik des Fahrzeugs bei
einem Kurzschluss geschützt. In der Auflistung unten finden
Sie Angaben zum geeigneten Sicherungswert und zur
Mindestanforderung an die Drahtstärke.
MRX-M110 ..........................Sicherung mit 100 Ampere, 21mm
MRX-M55 ............................Sicherung mit 60 Ampere, 8mm
e Ferneinschaltkabel (separat erhältlich)
Verbinden Sie dieses Kabel mit dem Ferneinschaltkabel
(Positiv-Trigger, nur (+) 12 V) des Hauptgeräts. Wenn kein
Ferneinschaltkabel zur Verfügung steht, finden Sie im Abschnitt
„Anschluss-Prüfliste" auf Seite 11 Informationen zu einer
alternativen Methode.
HINWEIS:
Wenn das Signal für den Lautsprechereingangspegel
vom Hauptgerät verwendet wird, ist eine Verbindung
zum Ferneinschaltkabel aufgrund der automatischen
Signalerkennung nicht erforderlich.
f Massekabel (separat erhältlich)
Schließen Sie diese Zuleitung fest an einen sauberen Punkt
aus reinem Metall am Fahrzeugchassis an. Überprüfen Sie,
dass es sich bei dem ausgewählten Punkt tatsächlich um eine
echte Erde handelt, indem Sie die Verbindung zwischen dem
entsprechenden Punkt und der negativen (–) Klemme der
Autobatterie prüfen. Erden Sie alle Audiogeräte an derselben
Stelle der Karosserie, um Masseschleifen zu verhindern, und
halten Sie die Kabel dabei so kurz wie möglich.
Als Mindestanforderung an die Drahtstärke für diesen Anschluss
gilt Folgendes:
2
MRX-M110 ..........................21mm
MRX-M55 ............................8mm
2
g Steckverbinder Lautsprecherpegeleingang
Diese Eingangskabel werden bei Hauptgeräten ohne
Vorverstärker-Ausgänge verwendet. Wenn Sie die RCA-
Eingangsanschlüsse nicht benutzen, sollten Sie diese Kabel an
die Lautsprecherausgänge des Hauptgerätes anschließen. An
den MRX-M110/MRX-M55 können sowohl Hauptgeräte mit
hoher Leistung, als auch mit Standardleistung angeschlossen
werden.
HINWEIS:
•
Benutzen Sie entweder den RCA-Leitungspegeleingang oder
der Lautsprecher-Pegeleingang. Schließen Sie beide nicht
gleichzeitig an.
•
Zum Einrichten des Systems mit Lautsprecherpegeleingängen
brauchen Sie das Ferneinschaltkabel dank der Funktion
„FERNBEDIENUNGSERKENNUNG" dieses Produkts
nicht anzuschließen. Allerdings hat die Funktion
„FERNBEDIENUNGSERKENNUNG" bei manchen
angeschlossenen Signalquellen keine Wirkung. Schließen
Sie das Ferneinschaltkabel in einem solchen Fall an ein
Eingangsstromversorgungskabel (Zubehörstrom) an der
Zubehörposition ACC an.
Deutsch
b Fusibile
MRX-M110 ..........................25A x4
MRX-M55 ............................30A x2
USARE FUSIBILI DI RICAMBIO DELL'AMPERAGGIO
CORRETTO.
Altrimenti potrebbero derivarne incendi o scosse elettriche.
c Terminare alimentazione
d Filo della batteria (venduto separa-tamente)
Assicuratevi di aggiungere un fusibile in linea con il filo della
batteria posizionandolo il più vicino possibile al terminale
positivo (+) della batteria. Questo fusibile proteggerà il sistema
elettrico del veicolo in caso di cortocircuito. Fate riferimento alla
tabella seguente per il valore corretto del fusibile e i requisiti
minimi per il calibro dei cavi.
2
MRX-M110 ..........................Fusibile da 100 amp, 21mm
2
MRX-M55 ............................Fusibile da 60 amp, 8mm
e Filo di accensione a distanza (venduto separatamente)
Collegate questo filo al filo di accensione a distanza
(azionamento positivo, (+) solo 12 V) dell'unità principale. Se
il filo di accensione a distanza non è disponibile, consultate
la sezione Elenco di collegamenti a pagina 11 per un metodo
alternativo.
NOTA:
Se si utilizza il segnale del livello di ingresso dell'altoparlante
dall'unità principale, non è necessario utilizzare il collegamento
del filo di accensione a distanza poiché verrà eseguito il
rilevamento automatico del segnale.
f Filo di massa (venduto separatamente)
Collegate questo filo in modo ben saldo su un punto metallico
sullo chassis dell'automobile. Verificate che il punto selezionato
sia adatto per una buona messa a terra controllando la
continuità tra lo stesso punto e il terminale negativo (–)
della batteria del veicolo. Eseguite la messa a terra di tutti i
componenti audio sullo stesso punto dello chassis per evitare
ritorni di terra assicurandovi contemporaneamente che la
lunghezza del cavo sia il più corta possibile.
Di seguito vengono forniti i requisiti minimi di calibro dei cavi
per questo collegamento:
MRX-M110 ..........................21mm
MRX-M55 ............................8mm
g Connettore di entrata del livello dell'altoparlante
Questi fili di ingresso devono essere utilizzati con le unità
principali non dotate di uscite preamplificate. Quando i
connettori di ingresso di linea RCA non vengono utilizzati,
questi cavi devono essere collegati ai cavi di uscita
dell'altoparlante dell'unità principale. L' MRX-M110/MRX-M55
accetta l' e ntrata di unità principali di potenza alta o standard.
NOTE:
•
Usate le entrate di livello di linea RCA o di livello degli
altoparlanti. Non collegatele entrambe simultaneamente.
•
Per l'impostazione "Sistema di ingresso del livello
altoparlante", non è necessario collegare il filo di accensione
a distanza data la presenza della funzione "RILEVAMENTO
A DISTANZA" di questo prodotto. Tuttavia, la funzione di
"RILEVAMENTO A DISTANZA" potrebbe non funzione a seconda
della sorgente del segnale collegata. In questo caso, collegate
il filo di accensione a distanza a un cavo di alimentazione in
ingresso (alimentazione accessoria) in posizione CA.
Italiano
b Säkring
MRX-M110 ..........................25A x4
MRX-M55 ............................30A x2
ANVÄND KORREKT AMPERETAL VID BYTE AV SÄKRINGAR.
Fel amperetal kan orsaka brand eller elektriska stötar.
c Strömförsörjningsingång
d Batterikabel (säljs separat)
Se till att fästa en kabelsäkring på batterikabeln så nära intill
batteriets pluspol (+) som möjligt. Denna säkring skyddar ditt
fordons elsystem vid en eventuell kortslutning. Se tabellen
nedan för korrekt säkringsstorlek och minsta rekommenderade
kabelarea.
MRX-M110 ..........................100 A-säkring, 21mm
2
MRX-M55 ............................60 A-säkring, 8mm
2
e Fjärrtillslagskabel (säljs separat)
Anslut denna kabel till kabeln för fjärrstyrt strömpåslag (positiv
utlösare (+) endast 12V) på din huvudenhet. Om fjärrstyrt
strömpåslag inte finns tillgängligt, se "Checklista för anslutning"
på sidan 11 för en alternativ metod.
OBSERVERA:
Om man använder högtalarens signalnivå från huvudenheten är
inte fjärrstyrt strömpåslag nödvändigt eftersom signalspårning
sker automatiskt.
f Jordkabel (säljs separat)
Anslut omsorgsfullt den här kabeln till en ren, plåtren punkt
på fordonets chassi. Kontrollera att punkten verkligen är en
jordpunkt genom att mäta att den är kortsluten till bilbatteriets
minuspol (–). Jorda alla audiokomponenter till samma
punkt på fordonets chassi för att förhindra jordloopar. Håll
kabellängden så kort som möjligt.
Minsta obligatoriska kabeltjocklek för denna anslutning är:
MRX-M110 ..........................21mm
MRX-M55 ............................8mm
2
2
g Högtalarnivåingång
Dessa ingångskablar är avsedda för huvudenheter utan
förförstärkarutgång. Om linjeingångarna av RCA-typ
inte används, skall du istället ansluta dessa kablar till
högtalarutgångarna huvud-apparaten. MRX-M110/MRX-M55
tål normal och hög effekt från huvudapparater med inbyggd
förstärkare.
OBSERVERA:
•
•
2
2
Använd antingen linjeingångarna (RCA-kontakter) eller
effektingångarna. Anslut inte båda kontaktparen samtidigt.
För inställningen "System för kablar till högtalaringång" är
inte kabel för fjärrstyrt strömpåslag nödvändig eftersom
produkten har en funktion för "FJÄRRAVKÄNNING". I vissa
fall fungerar emellertid inte "FJÄRRAVKÄNNING" beroende
på den anslutna signalkällan. Om så är fallet ska du ansluta
kabeln för fjärrstyrt strömpåslag till en inkommande
strömförsörjningskabel (reserveffekt) i ACC-läge.
Svenska
2
2
7
