ANSCHLUSS-CHECKLISTE

Bitte überprüfen Sie Ihr Hauptgerät auf die
nachfolgend aufgeführten Bedingungen:
(Abb. 10)
Ferneinschaltkabel
a. Das Hauptgerät besitzt weder ein Ferneinschalt-
noch ein Motorantennenkabel.
b. Das Motorantennenkabel des Hauptgeräts ist
nur bei eingeschaltetem Radio aktiv (im
Kassetten- oder CD-Modus ausgeschaltet).
c. Das Motorantennenkabel des Hauptgeräts ist
ein (+) 5-V-Ausgang (Logical Level), ist negativ
gesteuert (Masse) oder unterstützt bei Anschluss
an weitere Geräte zusätzlich zur Motorantenne
des Fahrzeugs keine (+) 12 V.
Wenn eine der oben genannten Bedingungen
zutrifft, müssen Sie das Ferneinschaltkabel des
PDR-M65/PDR-F50 an eine geschaltete
Stromquelle (Zündung) des Fahrzeugs
anschließen. Bringen Sie unbedingt möglichst
nahe an dieser Verzweigung eine 3-A-Sicherung
an. Bei dieser Anschlussmethode ist der
PDR-M65/PDR-F50 so lange eingeschaltet, wie
die Zündung des Fahrzeugs eingeschaltet ist.
Ist dies nicht erwünscht, kann ein SPST-Schalter
(Single Pole, Single Throw) zusätzlich zur oben
erwähnten 3-A-Sicherung inline am
Einschaltkabel des PDR-M65/PDR-F50
angebracht werden. Mit diesem Schalter wird
der PDR-M65/PDR-F50 dann eingeschaltet (und
ausgeschaltet). Der Schalter muss daher so
angebracht werden, dass der Fahrer ihn
betätigen kann. Stellen Sie sicher, dass der
Schalter ausgeschaltet wird, wenn der Motor des
Fahrzeugs nicht läuft. Andernfalls bleibt der
Verstärker eingeschaltet und entzieht der
Batterie Strom.

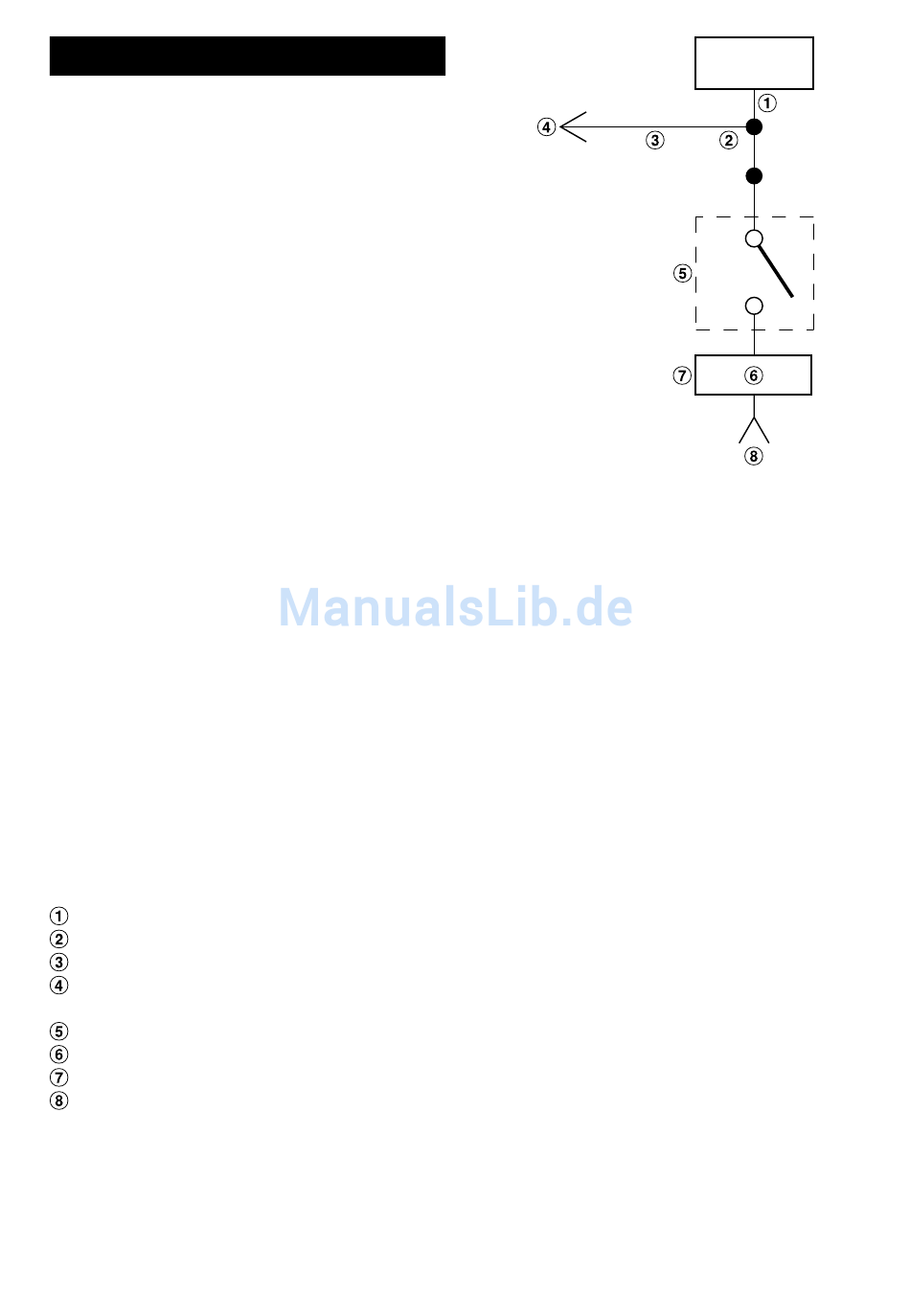

Blauweißes Kabel
Motorantenne
Ferneinschaltkabel
Zu den Ferneinschaltkabeln der anderen
Komponenten von Alpine
SPST-Schalter (optional)
Sicherung (3A)
So nah wie möglich an der Zündung
Zündung
8
DE
PDR-M65
PDR-F50
Abb. 10
