INHALT
ZUBEHÖR ............................................................... 1
Einleitung ............................................................... 2
WARNUNG ............................................................. 2
VORSICHT .............................................................. 3
EINBAU ................................................................... 4
ANSCHLÜSSE ......................................................... 6
BETRIEB ............................................................... 13
WENN SCHWIERIGKEITEN AUFTRETEN .............. 21
SYSTEMS ............................................................. 22
TECHNISCHE DATEN ............................................ 24
ZUBEHÖR
• Endabdeckung .................................................... 1
• Anschlussabdeckung ......................................... 1
• Klemme .............................................................. 3
• Sechskantschlüssel ..................................... 1 SET
• Blechschraube .................................................... 4
• Geräteschraube .................................................. 6
• Sechskantschraube ............................................ 2
• Doppelseitiges Klebeband ........................... 1 SET
• Polster ......................................................... 1 SET
• Isolierrohr ................................................... 1 SET
• Sicherungshalter ................................................ 1
• Sicherung (80 A) ................................................ 1
• Gummileitung ..................................................... 1
Deutsch

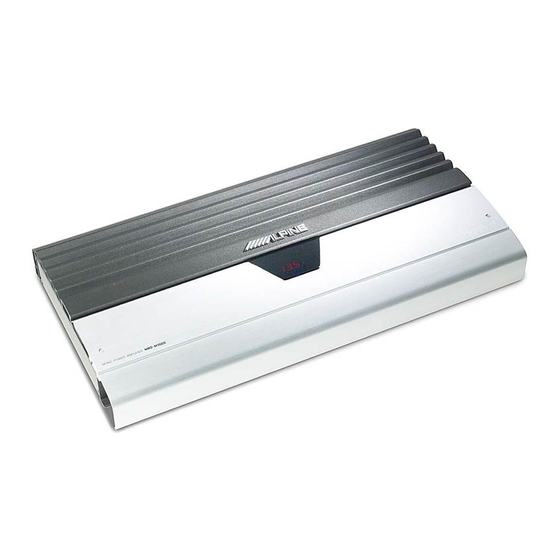

MRD-M1000
MONO POWER AMPLIFIER
Lesen Sie diese Bedienungsanleitung bitte aufmerksam durch, damit Sie
die hervorragende Leistung und die zahlreichen Funktionen dieses
Geräts voll nutzen können. Bewahren Sie die Bedienungsanleitung zur
späteren Bezugnahme gut auf.
Leggere questo manuale per poter sfruttare al massimo le eccezionali
prestazioni e funzioni di questo apparecchio e conservare il manuale per
riferimenti futuri.
Läs igenom den här bruksanvisningen fört att få så stor glädge som
möjligt av utrustningens utmärkta prestanda och egenskaper, och
bevara sedan bruksanvisningen för framtida bruk.
Deutsch
ACCESSORI .............................................................. 1
Introduzione ............................................................. 2
AVVERTIMENTO ....................................................... 2
ATTENZIONE ............................................................. 3
INSTALLAZIONE ....................................................... 4
COLLEGAMENTI ....................................................... 6
METODO DI FUNZIONAMENTO .............................. 13
IN CASO DI PROBLEMI .......................................... 21
SISTEMI ................................................................. 22
SPECIFICAZIONI ..................................................... 24
• Coperchio finale ................................................... 1
• Coperchio del terminale ........................................ 1
• Supporto .............................................................. 3
• Chiave esagonale ........................................... 1 SET
• Vite autofilettante ................................................. 4
• Vite della macchina .............................................. 6
• Vite esagonale ...................................................... 2
• Nastro adesivo doppio .................................. 1 SET
• Cuscino ......................................................... 1 SET
• Tubo di isolamento ............................................. 1 SET
• Scatola dei fusibili ................................................. 1
• Fusibile (80A) ........................................................ 1
• Tubo in lattice ........................................................ 1
Italiano
Italiano
INDICE
ACCESSORI
INNEHÅLL
TILLBEHÖR ............................................................ 1
Inledning ................................................................ 2
VARNING ................................................................ 2
FÖRSIKTIGT ........................................................... 3
INSTALLATION ....................................................... 4
ANSLUTNINGAR ..................................................... 6
MANÖVRERING .................................................... 13
VID PROBLEM ...................................................... 21
SYSTEM ............................................................... 22
SPECIFIKATIONER ................................................ 24
TILLBEHÖR
• Slutstycke ........................................................... 1
• Terminallock ....................................................... 1
• Fäste ................................................................... 3
• U-nyckel ................................................... 1 SATS
• Låsskruv ............................................................. 4
• Maskinskruv ....................................................... 6
• Sexkantskruv ...................................................... 2
• Dubbelhäftande tejp ................................. 1 SATS
• Cdynor ..................................................... 1 SATS
• Isoleringsrör ............................................. 1 SATS
• Säkringsbox ....................................................... 1
• Säkring (80 A) .................................................... 1
• Gummiöverdrag ................................................. 1
Svenska
R
Svenska
1
