ANSCHLUSS-
PRÜFLISTE
Bitte überprüfen Sie Ihr Hauptgerät auf die nachfolgend
aufgeführten Bedingungen: (Abb. 4)
a. Das Hauptgerät besitzt weder eine Ferneinschalt- noch
eine Motorantennen-Zuleitung.
b. Die Motorantennen-Zuleitung des Hauptgeräts wird
nur aktiviert, wenn das Radio eingeschaltet ist (im
Kassetten- bzw. CD-Modus ist es ausgeschaltet).
c. Die Motorantennen-Zuleitung des Hauptgeräts ist ein
(+) 5-V-Ausgang (Logical Level), ist vom Typ Negativ-
Trigger (Erdung) oder unterstützt bei Anschluss
an weitere Geräte zusätzlich zur Motorantenne
des Fahrzeugs keine (+) 12 V. Wenn eine der
oben genannten Bedingungen zutrifft, müssen Sie
die Ferneinschaltleitung des BBX-F1200 an eine
geschaltete Stromquelle (Zündung) des Fahrzeugs
anschließen. Bringen Sie unbedingt möglichst nahe
an dieser Verzweigung eine 3-A-Sicherung an. Bei
dieser Anschlussmethode ist der BBX-F1200 so lange
eingeschaltet, wie die Zündung des Autos eingeschaltet
ist.
Wenn Sie das nicht möchten, kann in Ergänzung zur
o.g. 3-A-Sicherung gleichzeitig ein 1 poliger Schalter
an der Einschaltzuleitung des BBX-F1200 installiert
werden. Mit diesem Schalter wird der BBX-F1200 dann
ein- und ausgeschaltet. Aus diesem Grund sollte der
Schalter so angebracht werden, dass er für den Fahrer
leicht zugänglich ist. Vergewissern Sie sich, dass der
Schalter bei ausgeschalteter Zündung spannungsfrei ist.
Andernfalls bleibt der Verstärker eingeschaltet, wodurch
die Batterie entleert wird.
1
Blau/Weiß
2
Motorantenne
3
Fern-Einschaltung
4
Zu den Fern-Leitungen der anderen Komponenten
von Alpine
5
1-poliger Umschalter (Option)
6
Sicherung (3A)
7
So nah wie möglich an der Zündung
8
Zündung
BBX-F1200
8
Italiano
ELENCO DEI
COLLEGAMENTI
Controllate la vostra unità principale seguendo l'elenco
qui sotto: (Fig. 4)
a. L'unità principale non è stata dotata di un filo di
accensione a distanza né di un filo per l'antenna di
potenza.
b. Il filo per l'antenna di potenza dell'unità principale viene
attivato soltanto quando la radio è accesa (si spegne in
modalità di riproduzione cassette o CD).
c. Il filo per l'antenna di potenza dell'unità principale
è un'uscita di livello logico di (+) 5V, azionamento
negativo (tipo di massa) altrimenti non sarebbe in grado
di sopportare (+)12V quando collegate altri componenti
all'antenna di potenza del veicolo. Qualora si verifichi
una delle suddette condizioni, occorre collegare il filo
di accensione a distanza del vostro BBX-F1200 ad una
sorgente di alimentazione (accensione) commutabile
nel veicolo. Assicuratevi di usare un fusibile di 3A il più
vicino possibile all'accensione. Usate questo metodo di
collegamento per far sì che il BBX-F1200 venga acceso
e spento insieme all'accensione del veicolo.
In alternativa, è possibile installare un interruttore SPST
(Single Pole, Single Throw) sul filo di accensione del
BBX-F1200 in aggiunta al fusibile di 3A menzionato
qui sopra. Questo interruttore verrà poi usato per
accendere (e spegnere) il BBX-F1200. Di conseguenza,
bisogna montare l'interruttore in modo tale che sia
accessibile per il conducente. Assicuratevi di spegnere
l'interruttore contemporaneamente con lo spegnimento
dell'automobile, altrimenti l'amplificatore rimarrà acceso
scaricando così la batteria.
1
Blu/Bianco
2
Antenna di potenza
3
Filo di accensione a distanza
4
Ai fili di accensione a distanza degli altri componenti
Alpine
5
Interruttore SPST (opzionale)
6
Fusibile (3A)
7
Più vicino possibile all'accensione del veicolo
8
Accensione
1
2
5
3
4
Svenska
KONTROLLISTA FÖR
ANSLUTNING
Kontrollera om något av följande är fallet med huvud-
apparaten: (Bild 4)
a. Huvudapparaten
har
ingen
elantennkabel.
b. Huvudapparatens elantennkabel är strömförande
endast när radion är påslagen (kopplas bort i kassett-
eller CD-läge).
c. Huvudapparatens elantennkabel ger en logisk etta ut
(+) 5V, negativ styrpuls (jordtyp), eller kan inte leverera
(+) 12V när den ansluts till annan utrustning bortsett
från fordonets elantenn. Om något av ovanstående
gäller skall fjärrtillslagskabeln från din BBX-F1200
anslutas till en strömbrytarkopplad (tändningsstyrd)
skarvpunkt i fordonet. Var noga med att montera en
3A säkring så nära detta tändningsuttag som möjligt.
Ansluten på detta sätt slås BBX-F1200 på och förblir
påslagen så länge tändningen är påslagen.
Fungerar inget av detta kan, förutom 3A säkringen som
nämnts ovan, en SPST (enpolig envägsomkopplare)
monteras i signalvägen på BBX-F1200's tillslagskabel.
Denna omkopplare används sedan för att slå på (och
av) BBX-F1200. Omkopplaren måste därför monteras
där den lätt kan nås av föraren. Kom ihåg att slå av
omkopplaren när motorn är avstängd. I annat fall
kommer förstärkaren att vara på och dra ur batteriet.
1
Blå/vit
2
El-antenn
3
Fjärrtillslagskabel
4
Till fjärrtillslagskabel från annan Alpine-komponent
5
SPST-omkopplare (extra tillbehör)
6
Säkring (3A)
7
Så nära som möjligt vid tändlåsanslutningen
8
Strömkälla
8
6
7

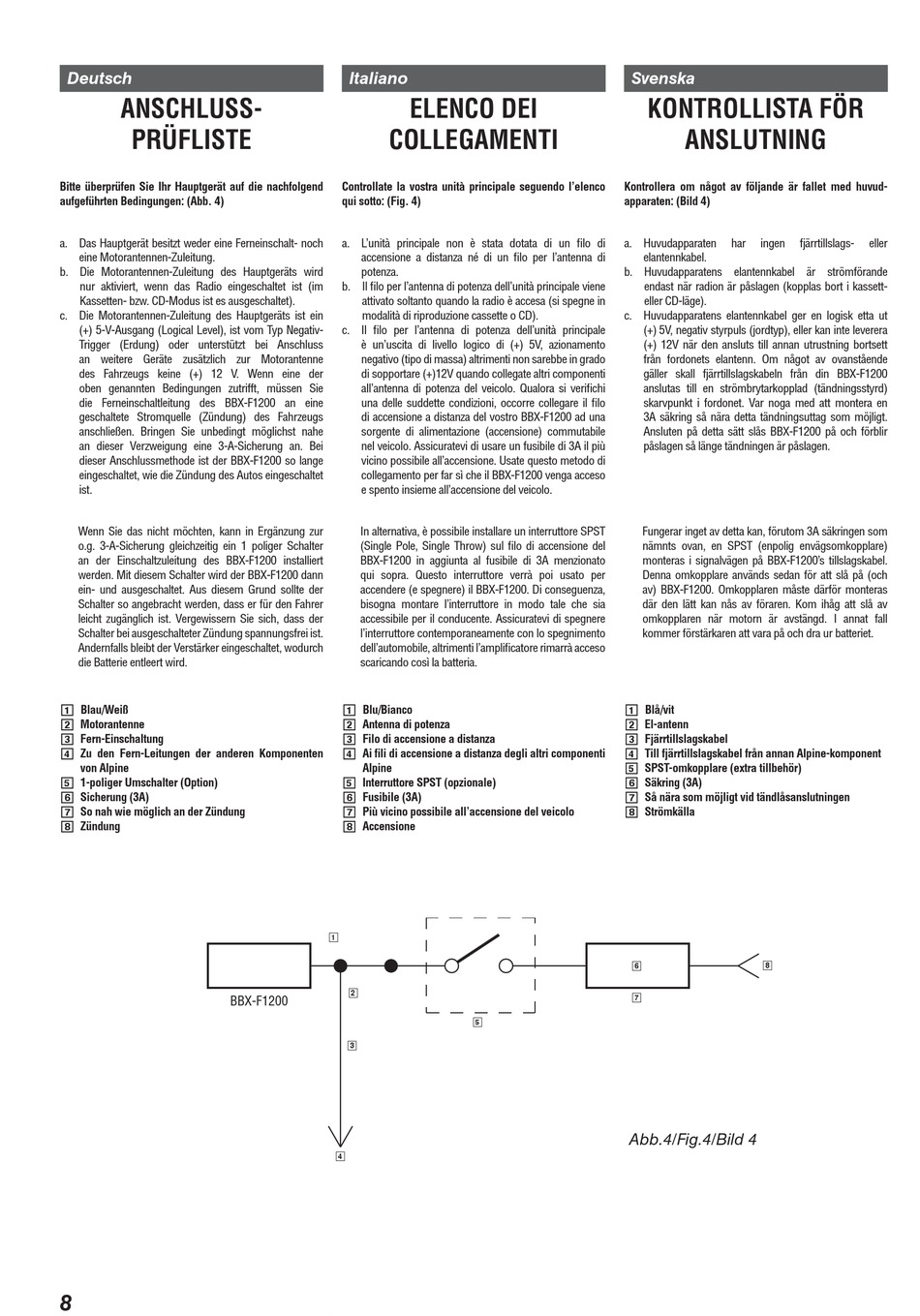

Abb.4/Fig.4/Bild 4
