INHALT
EINBAU ...................................................................... 6
ANSCHLÜSSE ............................................................ 6
SCHALTEREINSTELLUNG ........................................ 10
EMPFOHLENER LAUTSPRECHER-ANSCHLUSS ....... 15
SYSTEMDIAGRAMME ............................................. 16
TECHNISCHE DATEN ............................................... 22
ZUBEHÖR ................................................................ 23
Deutsch
MRV-1507/MRV-T757
2/1 Channel Power Amplifier
MRV-F407
4/3/2 Channel Power Amplifier
• BEDIENUNGSANLEITUNG
Lesen Sie diese Bedienungsanleitung bitte aufmerksam durch, damit Sie
die hervorragende Leistung und die zahlreichen Funktionen dieses
Geräts voll nutzen können. Bewahren Sie die Bedienungsanleitung zur
späteren Bezugnahme gut auf.
• LIBRETTO DELLE ISTRUZIONI
Leggere questo manuale per poter sfruttare al massimo le eccezionali
prestazioni e funzioni di questo apparecchio e conservare il manuale per
riferimenti futuri.
• BRUKSANVISNING
Läs igenom den här bruksanvisningen fört att få så stor glädge som
möjligt av utrustningens utmärkta prestanda och egenskaper, och
bevara sedan bruksanvisningen för framtida bruk.
+
BRIDGED
+
CH-1
SPEAKER OUTPUT
(MRV-1507)
Deutsch
CARATTERISTICHE DEL DISEGNO TECNICO ............. 4
INSTALLAZIONE ........................................................ 6
COLLEGAMENTI ........................................................ 6
REGOLAZIONE DEGLI INTERRUTTORI .................... 10
DIAGRAMMI DEI SISTEMI ...................................... 16
SPECIFICAZIONI ...................................................... 22
ACCESSORI ............................................................. 23
Italiano
INPUT
OUTPUT
-
CH-1
(L)
OFF
ON
OFF HP
LP
PARAME EQ
FILTER
CH-2
(R)
MRV-1507

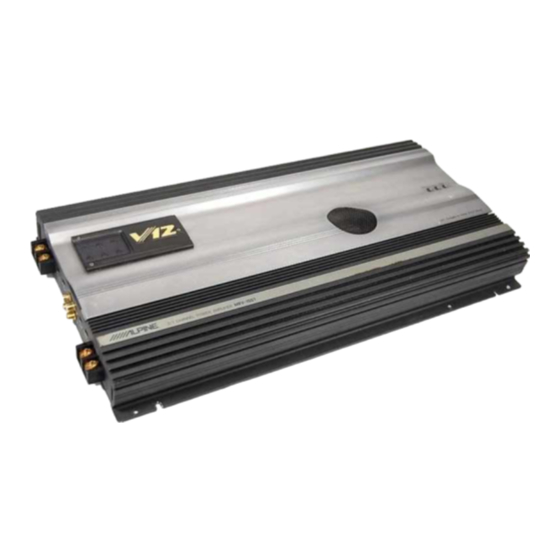

2/1 CHANNEL POWER AMPLIFIER
Italiano
INDICE
-
BRIDGED
+
-
CH-2
CH-1
(L)
0°
180°
1(MONO) ST 1+2
PHASE
INPUT MODE
CH-2
(R)
SPEAKER OUTPUT
INNEHÅLL
TEKNISKA LÖSNINGAR OCH EGENSKAPER ............. 4
INSTALLATION .......................................................... 6
ANSLUTNINGAR ........................................................ 6
OMKOPPLARPOSITIONER ...................................... 10
REKOMMENDERAD HÖGTALARANSLUTNING ........ 15
SYSTEMSCHEMAN .................................................. 16
SPECIFIKATIONER .................................................. 22
TILLBEHÖR ............................................................. 23
Svenska
R
Svenska
1
