1 2 3 4

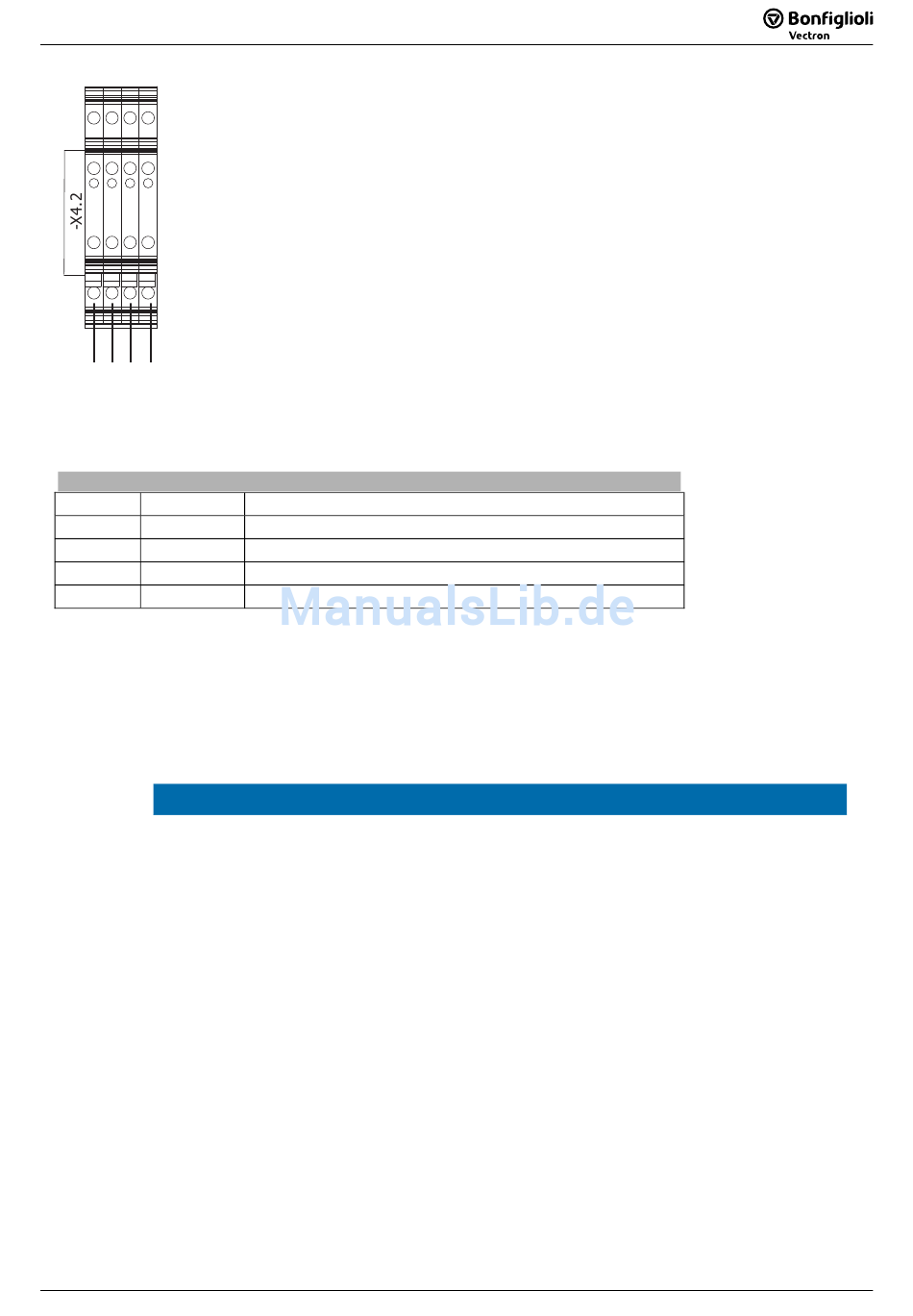

Abbildung 7-10: RS-485 Anschlussklemmleiste
Details zur Belegung der Klemmleiste X4.2 der folgenden Tabelle entnehmen.
Klemme
Name
1
A
2
A'
3
B
4
B'
7.3.9 Busabschluss/Terminierung
Der physikalisch erste und letzte Teilnehmer muss terminiert werden, also mit Busabschluss-Widerstand
versehen werden. Beim CM-232 und CM-485 kann dazu der DIP-Schalter S1 verwendet werden, siehe Abbil-
dung Abbildung 7-9: RS485-Baugruppe. Hierbei handelt es sich um eine passive Terminierung.
Die Werkseinstellung für den Busabschluss ist OFF (Aus).
HINWEIS
•
Auf eine richtige Terminierung (Busabschluss) achten! Anderenfalls ist eine Kommunika-
tionsverbindung über die RS485-Schnittstelle nicht möglich.
•
Die aktive Terminierung ist nur einmal je Netzwerk zulässig. Die gleichzeitige Terminie-
rung über eine externe Schaltung und über den DIP-Schalter ist nicht zulässig.
Achten Sie bei der Verdrahtung auf eine durchgehende GND Leitung. Dies führt in der
•
Praxis zu einem besseren Verhalten gegen Störungen.
Die Klemmen für die Signale A und B sind parallel ausgeführt. Dies erleichtert eine Ver-
•
drahtung mehrerer Umrichter.
02.2010.DE
02.2010.DE
Klemmleiste X4.2
Kurzschlussfest und funktionsisoliert, max. Strom 60 mA
Brücke von Pin 1 für Kabelschleifen
Kurzschlussfest und funktionsisoliert, max. Strom 60 mA
Brücke von Pin 3 für Kabelschleifen
RPS 450
Funktion
RPS 450
47
47
