7.3.5 RPS 450-120/170

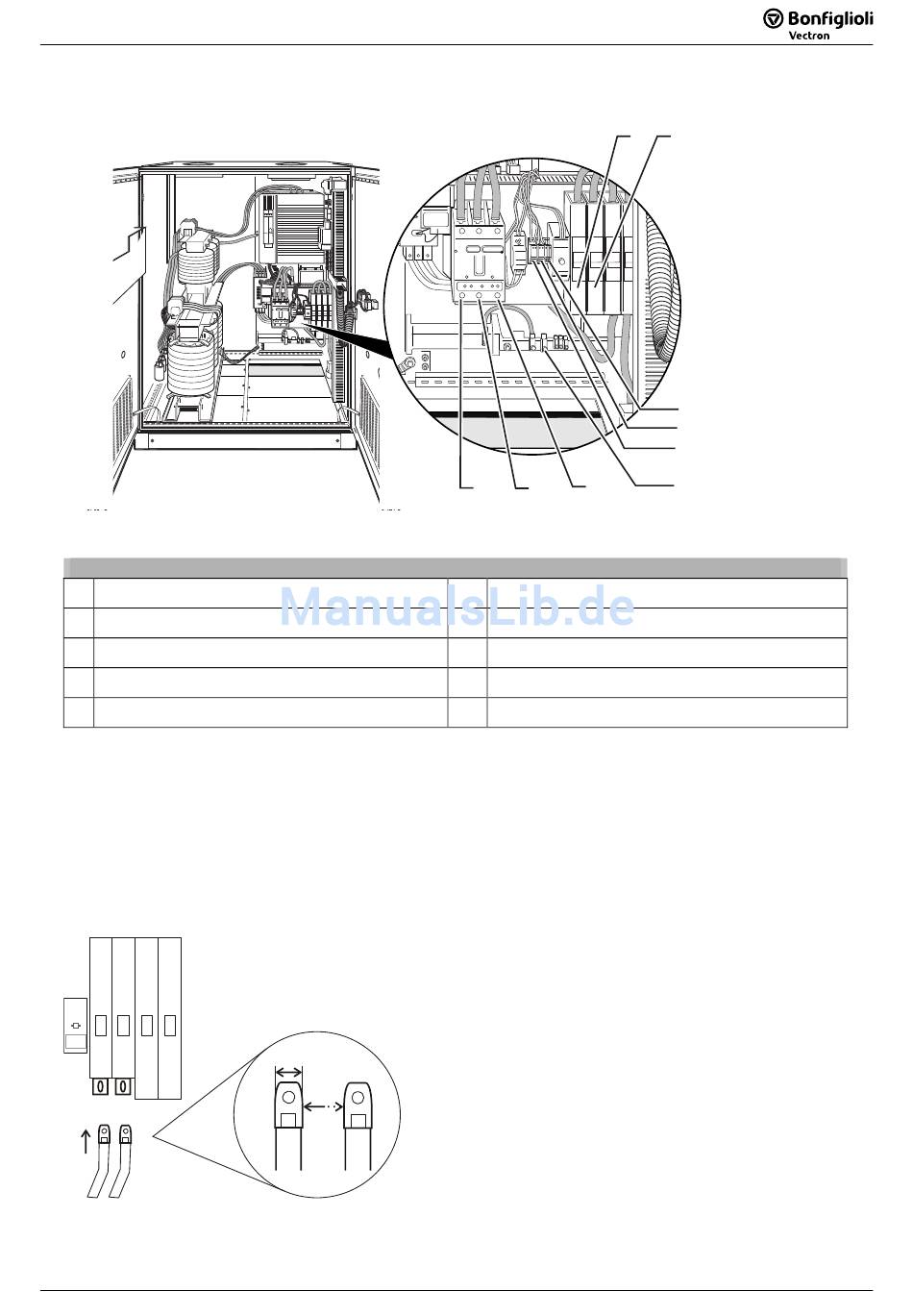

Abbildung 7-6: Anschluss RPS 450-120/170
1
DC Anschluss +
2
DC Anschluss -
3
PE Anschluss
4
Steuerspannung L0
5
Steuerspannung L10
Vor Anschluss der Solarmodule prüfen, ob der Spannungswert für die Solarmodule aus den Herstelleranga-
ben mit den tatsächlichen Werten übereinstimmt. Bei der Spannungsmessung beachten, dass Solarmodule
bei niedrigen Temperaturen und gleich bleibender Sonneneinstrahlung eine höhere DC Spannung liefern.
7.3.5.1
DC Anschluss
1. Die zwei linken Abdeckungen vom DC Hauptschalter abziehen.
2. Den Pluspol und den Minuspol des PV-Feldes an die Klemmen des DC Hauptschalters anschließen. Nach
dem Anschluss eines Pols zunächst dessen Abdeckung wieder aufstecken und dann den anderen Pol an-
schließen.
Q10
+
-
Abbildung 7-7: DC Anschluss Kabelschuhgrößen-/abstände
02.2010.DE
02.2010.DE
w
max
d
min
RPS 450
RPS 450
+ -
9
8
7
6
PE Anschluss
7
AC Anschluss L3
8
AC Anschluss L2
9
AC Anschluss L1
1
2
3
4
5
6
43
43
