Überwachung und Schutzfunktionen
GEFAHR
Elektrischer Schlag durch spannungsführende Bauteile!
•
Nur qualifiziertes Elektrofachpersonal darf die Kontrolle der Überwachungseinrichtungen
durchführen.
•
Hohe Netzspannung und hohe DC Spannung von den Solarmodulen.
•
Im Arbeitsbereich liegende spannungsführende Bauteile mit einer Schutzeinrichtung ge-
gen Berührung sichern.
5.3.1 Netzüberwachung
Ein Netzüberwachungsgerät mit kombinierter Spannungs- und Frequenzüberwachung ist in dem Solarwech-
selrichter installiert. Eine Einstellung ist nicht erforderlich. Die Überwachung ist in der Werkseinstellung auf
geeignete Werte gesetzt.
Die Ansprechwerte sind einstellbar,
-
Fehlermeldung F0405 „Netzausfall" erfolgt, wenn die Netzspannung oder Netzfrequenz sich außerhalb
-
des eingestellten Bereichs befindet
5.3.2 Isolationsüberwachung
Bei den meisten PV-Anlagen handelt es sich um IT-Systeme. Die Isolationsüberwachung dient der Feststel-
lung von Isolationsfehlern im Plus- oder Minuspol des PV-Generators, die durch Beschädigung der Isolation
hervorgerufen werden. Bei geerdeten PV-Anlagen kommt statt des Isolationsüberwachungsgerätes eine
Erdschlussüberwachung zum Einsatz. Siehe auch Kapitel 5.3.3 Erdschlussüberwachung – EFC (Earth Fault
Control)
Fester Ansprechwert
-
Fehlermeldung F0404 „Isolation" bei Unterschreiten von 50 kΩ
-
5.3.3 Erdschlussüberwachung – EFC (Earth Fault Control)
5.3.3.1
Allgemeine Informationen
Der Einsatz bestimmter Modultypen macht eine Erdung des PV-Generators im negativen oder positiven Pol
notwendig. Die für diesen Einsatz konstruierten Solarwechselrichter sind mit Hochleistungs-
Sicherungsautomaten mit einstellbarem Auslösestrom ausgestattet. Im Vergleich zu Solarwechselrichtern für
IT-Systeme entfällt das Isolationsüberwachungsgerät. Der Hochleistungs-Sicherungsautomat dient zur Sig-
nalisierung von Erdschlüssen im nicht geerdeten Pol. Beim Auftreten eines Erdschlusses im nicht geerdeten
Pol, kommt es zu einem Stromfluss zwischen Fehlerstelle und Erdschlussüberwachung, welcher zum Anspre-
chen des Hochleistungs-Sicherungsautomaten führt. Die Erdung des geerdeten Pols wird durch das Anspre-
chen der Erdschlussüberwachung aufgehoben.
1

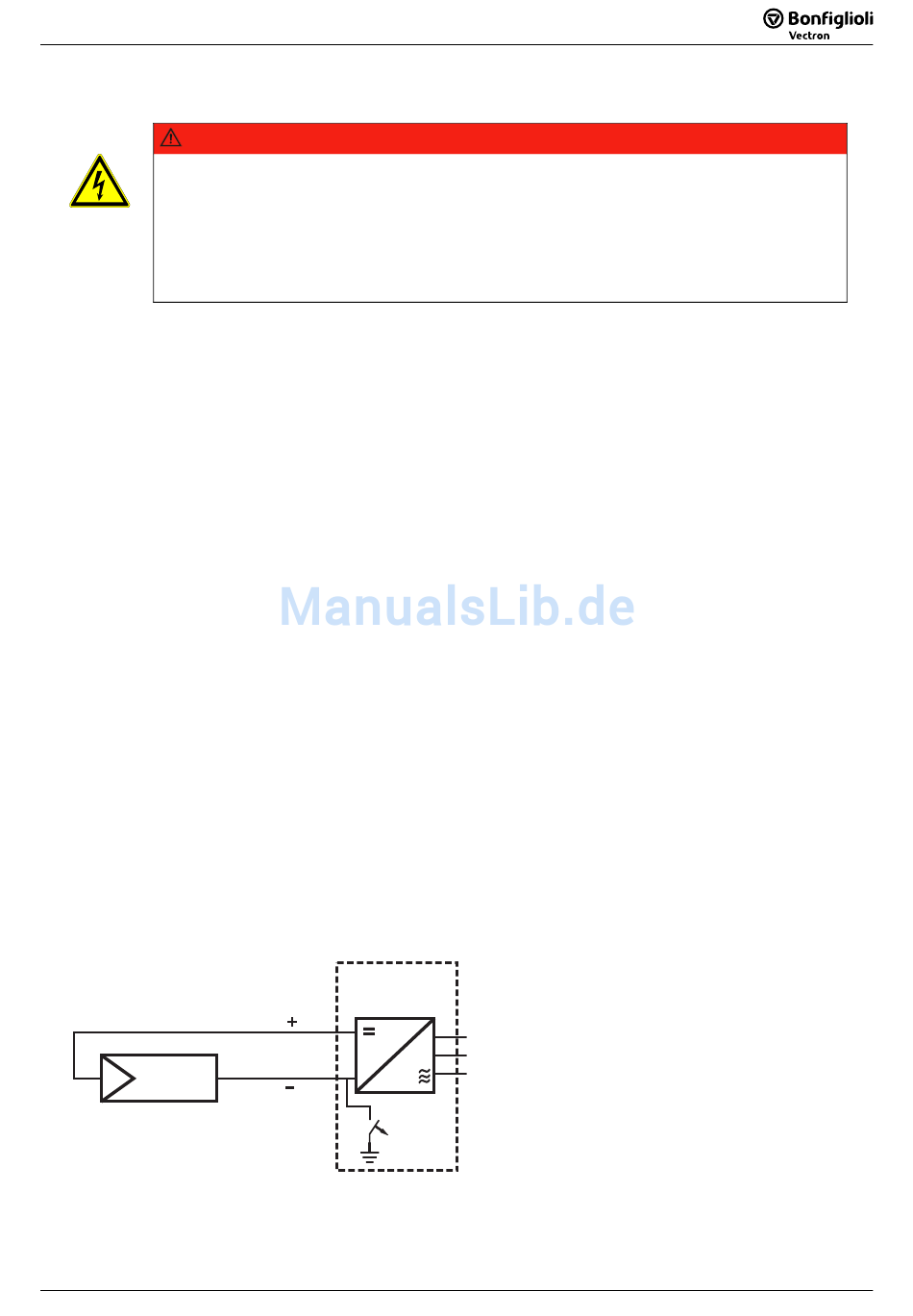

Abbildung 5-9: Erdschlussüberwachung mit Erdung im negativen Pol des PV-Generators
02.2010.DE
