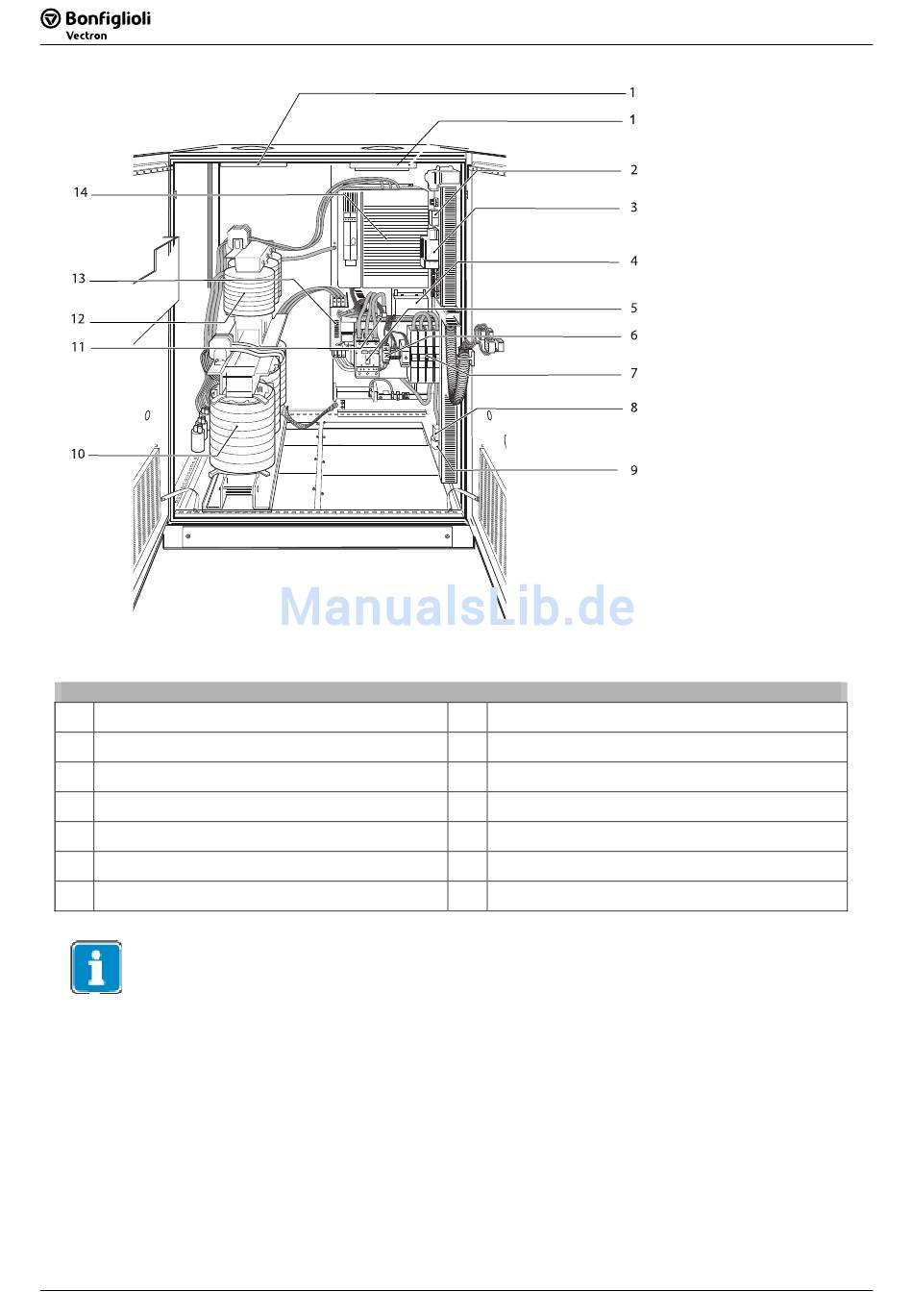

Abbildung 5-6: RPS 450-120/170 Innenansicht
1
Lüfter
2
Netzüberwachung
3
Isolationsüberwachung
4
DC Funkentstörfilter
5
AC Hauptschalter
6
Überspannungsschutz Steuerspannung
7
DC Hauptschalter
Der Aufbau kann sich in Details von dem hier beschriebenen unterscheiden.
5.1.4 Optionale Ausstattungen
Die folgenden Bauteile können optional in den Solarwechselrichter integriert werden:
Steuertransformator zur internen 230 V-Spannungsversorgung (falls am Aufstellort keine externe 230 V-
-
Spannungsversorgung verfügbar ist),
Schnittstellenumsetzer von RS232/RS485 zu Ethernet zur Anlagenüberwachung,
-
Datenlogger zur Datenverwaltung, Datenspeicherung und Anlagenüberwachung.
-
In der Standardausrüstung ist ein Kommunikationsmodul RS485 zur Anlagenüberwachung und Parametrie-
rung über PC/Notebook enthalten. Dieses kann durch ein optionales Kommunikationsmodul für RS232, Profi-
bus DP, CANopen oder Ethernet ersetzt werden.
26
26
RPS 450-120/170
8
Überspannungsschutz DC
9
Überspannungsschutz Netz
10
Trenntransformator
11
Hauptschütz (hinter Montageplatte)
12
Sinusfilter
13
AC Funkentstörfilter
14
Frequenzumrichter AEC
RPS 450
RPS 450
02.2010.DE
02.2010.DE
